0 تا 100 مراحل نصب آسانسور + ویدئو

اگر قصد دارید بدانید مراحل نصب آسانسور دقیقاً از کجا شروع می‌شود و تا چه مرحله‌ای ادامه دارد، این راهنما برای شماست. نصب آسانسور یکی از حساس‌ترین و فنی‌ترین فرآیندهای ساختمانی است که نیاز به دقت، دانش و رعایت استانداردهای ایمنی دارد. در این مقاله از داکسون آسانسور، تمام مراحل نصب آسانسور از آماده‌سازی چاهک تا تست نهایی را به‌صورت گام‌به‌گام توضیح داده‌ایم تا با دیدی روشن و علمی بتوانید نصب آسانسور ساختمان خود را مدیریت کنید.نصب آسانسور یکی از مهم‌ترین مراحل در ساخت و تجهیز ساختمان‌های مسکونی، تجاری و اداری است که مستقیماً با ایمنی کاربران و طول عمر دستگاه در ارتباط است. یک نصب استاندارد نه تنها از خطرات احتمالی ناشی از سقوط کابین یا خرابی سیستم جلوگیری می‌کند، بلکه باعث می‌شود هزینه‌های نگهداری و تعمیرات به شکل چشمگیری کاهش یابد. بسیاری از حوادث مرتبط با آسانسور ناشی از نصب غیرحرفه‌ای، استفاده از قطعات غیر استاندارد و عدم رعایت دقیق مراحل فنی است. بنابراین، رعایت نکات ایمنی و استانداردهای ملی و بین‌المللی در تمامی مراحل نصب الزامی است.

شرکت داکسون آسانسور با سال‌ها تجربه در زمینه نصب و راه‌اندازی انواع آسانسورهای کششی و هیدرولیکی، توانسته است استانداردهای بین‌المللی را در پروژه‌های خود پیاده کند. تیم متخصص داکسون با بررسی دقیق نقشه فنی ساختمان، اجرای مراحل نصب طبق دستورالعمل کارخانه سازنده و استفاده از تجهیزات حرفه‌ای، ایمنی و عملکرد بهینه آسانسور را تضمین می‌کند. این مقاله راهنمای کاملی است برای افرادی که قصد دارند با مراحل نصب آسانسور از صفر تا صد آشنا شوند، یا می‌خواهند پروژه نصب خود را با دقت و دانش کافی پیش ببرند. در ادامه، به صورت مرحله‌ای فرآیند نصب آسانسور با جزئیات فنی، نکات ایمنی و ابزارهای مورد نیاز توضیح داده شده است.

جدول پاسخ سریع مراحل، هزینه، زمان و مجوز آسانسور

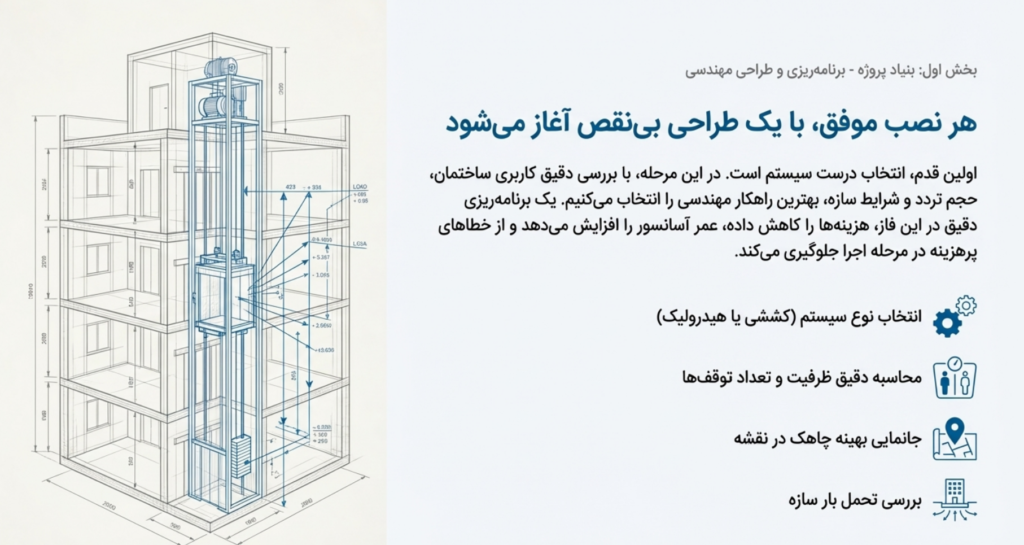

طراحی و برنامه‌ریزی قبل از نصب آسانسور

در فرآیند نصب آسانسور، اولین قدم همیشه انتخاب درست نوع سیستم است. اگر این مرحله با دقت انجام نشود، حتی بهترین تجهیزات و بهترین نصاب هم نمی‌توانند عملکرد ایده‌آل ارائه دهند. در شرکت داکسون، قبل از هر اقدامی، کاربری ساختمان، تعداد واحدها، حجم تردد و شرایط سازه بررسی می‌شود تا مشخص شود کدام سیستم، بازدهی بهتر و ایمنی بیشتری دارد. برای مثال، در ساختمان‌های مسکونی کم‌تردد معمولاً آسانسور هیدرولیک گزینه‌ای مقرون‌به‌صرفه‌تر و کم‌صداتر است، در حالی که در برج‌ها یا ساختمان‌های پرتردد، آسانسور کششی عملکرد سریع‌تر و نرم‌تری ارائه می‌دهد. همچنین باید به مواردی مثل فضای موجود برای چاهک، امکان ایجاد موتورخانه، دسترسی به برق سه‌فاز و محدودیت‌های معماری توجه شود. هدف ما در این مرحله این است که آسانسور نه‌تنها نصب شود، بلکه در طول سال‌ها بدون مشکل کار کند، هزینه تعمیرات کاهش پیدا کند و رضایت ساکنین تضمین شود. به همین دلیل، کارشناسان داکسون همیشه قبل از پیشنهاد نهایی، چند سناریو مختلف طراحی کرده و مزایا و محدودیت‌های هر کدام را برای کارفرما توضیح می‌دهند تا تصمیم‌گیری شفاف‌تر باشد.

نتیجه مهم این مرحله:

• کاهش خطاهای بعدی در نصب

• کاهش هزینه‌های تعمیر و سرویس

• افزایش طول عمر آسانسور

• بهبود تجربه کاربران ساختمان

تعیین ظرفیت و تعداد توقف‌ها

یکی از متداول‌ترین اشتباهاتی که در پروژه‌های آسانسور دیده می‌شود، انتخاب نادرست ظرفیت است. برخی کارفرماها به دلیل صرفه‌جویی در هزینه، ظرفیت پایین‌تر را انتخاب می‌کنند، اما پس از مدتی با ازدحام، خرابی‌های مکرر و نارضایتی ساکنین روبه‌رو می‌شوند. در داکسون، محاسبه ظرفیت کاملاً مهندسی انجام می‌شود. فاکتورهایی مثل تعداد واحدها، میانگین نفرات هر واحد، ارتفاع ساختمان، کاربری (مسکونی، اداری، درمانی، هتل و…) و حتی سن متوسط ساکنین در نظر گرفته می‌شود. سپس تعداد توقف‌ها و سرعت مناسب بر اساس استانداردهای ملی و بین‌المللی تعیین می‌گردد. اگر ظرفیت کمتر از نیاز واقعی انتخاب شود، موتور، تابلو و قطعات به‌صورت دائمی تحت فشار قرار می‌گیرند و طول عمر سیستم کاهش می‌یابد. برعکس، ظرفیت بیش‌ازحد نیز باعث افزایش بی‌دلیل هزینه می‌شود. بنابراین تعادل منطقی و علمی اهمیت زیادی دارد. در این مرحله کارشناسان داکسون با کارفرما گفت‌وگو کرده و بر اساس تحلیل دقیق، مناسب‌ترین ظرفیت و سرعت را پیشنهاد می‌دهند.

نکات کلیدی که بررسی می‌شود:

• تعداد ساکنین و میزان تردد روزانه

• وزن بارهای معمول (کالسکه، خرید منزل، ویلچر و…)

• ارتفاع و تعداد طبقات

• نوع کاربری ساختمان

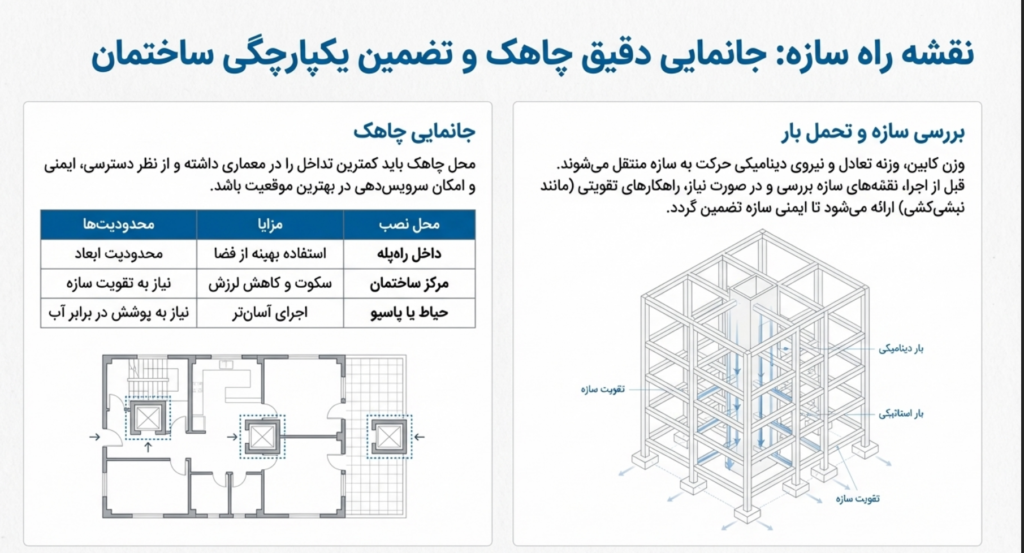

جانمایی دقیق چاهک در نقشه

جانمایی چاهک آسانسور، یکی از حساس‌ترین قسمت‌های طراحی است. اگر محل چاهک درست انتخاب نشود، هم فضای مفید ساختمان هدر می‌رود و هم امکان بروز مشکلات سازه‌ای، صدای مزاحم و حتی لرزش وجود دارد. در داکسون، چاهک به‌گونه‌ای جانمایی می‌شود که کمترین دخالت را در معماری ساختمان ایجاد کند و از نظر دسترسی، ایمنی و امکان سرویس‌دهی در بهترین موقعیت قرار گیرد. همچنین بررسی تحمل بار دیوارها و سازه اطراف چاه انجام می‌شود تا در آینده مشکلی برای اسکلت ساختمان ایجاد نشود. قرار دادن چاهک کنار راه‌پله، در فضای میانی پلان یا در حیاط خلوت، هرکدام مزایا و محدودیت‌های خاص خود را دارند و باید با دقت بررسی شوند.

مقایسه رایج‌ترین محل‌های چاهک:

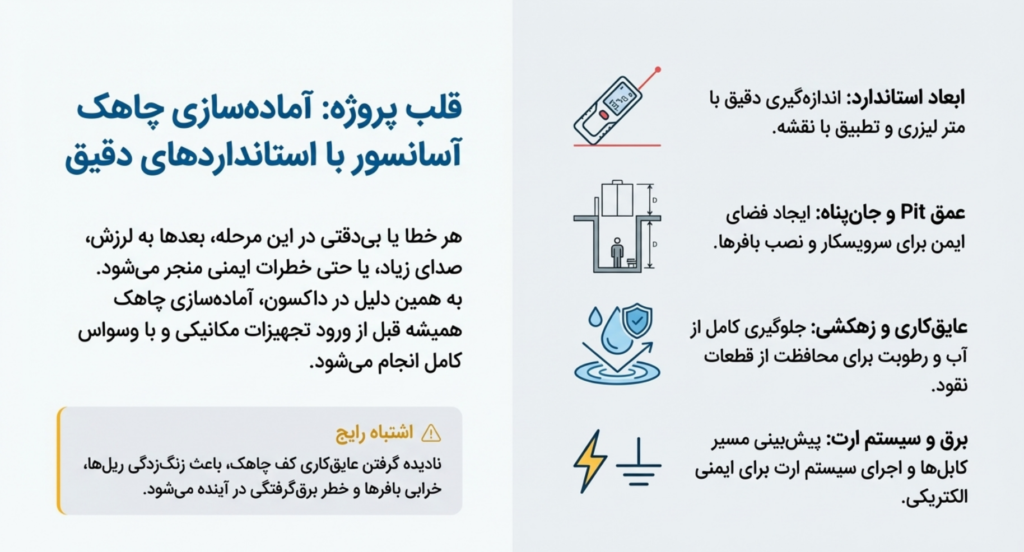

آماده‌سازی چاهک آسانسور — با استانداردهای دقیق

اهمیت آماده‌سازی چاهک قبل از نصب

چاهک آسانسور قلب پروژه است؛ هر خطا یا بی‌دقتی در این مرحله، بعدها به لرزش، صدای زیاد، گرفتگی کابین یا حتی خطرات ایمنی منجر می‌شود. به همین دلیل در داکسون، آماده‌سازی چاهک همیشه قبل از ورود تجهیزات مکانیکی انجام می‌شود. ابتدا موقعیت چاهک با نقشه‌های اجرایی تطبیق داده می‌شود تا مطمئن شویم هیچ‌گونه اختلافی میان نقشه و واقعیت وجود ندارد. سپس تراز کف، عمق چاله، وضعیت دیوارها و محل نصب ریل‌ها بررسی می‌شود. اگر قبل از نصب آسانسور، چاهک استاندارد آماده شود، نصب ریل‌ها، کابین و درب‌ها با دقت بالاتری انجام خواهد شد و مشکلات احتمالی در آینده به حداقل می‌رسد. همچنین در این مرحله، مسیر عبور تکنسین‌ها و محل دسترسی به قطعات نیز طراحی می‌شود تا در سرویس‌های دوره‌ای مشکلی ایجاد نشود. هدف ما این است که چاهک، هم از نظر ایمنی و هم از نظر عملکردی، بهترین شرایط ممکن را داشته باشد.

چرا آماده‌سازی چاهک مهم است؟

• جلوگیری از لرزش کابین

• افزایش عمر ریل‌ها و قطعات

• ایمنی بیشتر نصاب و ساکنین

• کاهش هزینه‌های تعمیرات آینده

ابعاد استاندارد چاهک

ابعاد چاهک یکی از اصلی‌ترین شاخص‌ها برای سالم کار کردن آسانسور است. کوچک بودن چاهک باعث فشار به کابین، ریل‌ها و درب‌ها می‌شود و بزرگ بودن غیر اصولی آن نیز هزینه‌های اضافه ایجاد می‌کند. در داکسون، قبل از شروع کار، ابعاد واقعی چاهک با متر لیزری اندازه‌گیری و با نقشه طراحی مقایسه می‌شود. سپس ابعاد مفید کابین، محل وزنه تعادل و فاصله ایمنی جانبی محاسبه می‌گردد. بر اساس ظرفیت آسانسور (۴، ۶ یا ۸ نفره)، حداقل فاصله‌های جانبی، فاصله کابین تا دیوار و عرض مسیر حرکت وزنه تعادل باید رعایت شود. اگر اختلافی بین نقشه و اجرا وجود داشته باشد، ابتدا دیوارکشی یا اصلاح سازه انجام شده و سپس وارد مرحله نصب می‌شویم.

نکات مهم در تعیین ابعاد چاهک:

• تناسب ابعاد با ظرفیت کابین

• پیش‌بینی فضای وزنه تعادل

• فاصله ایمن بین کابین و دیوار

• امکان عبور سرویسکار در مواقع ضروری

عمق Pit و فضای جان‌پناه

چاله آسانسور (Pit) همان بخشی است که زیر آسانسور قرار دارد و نقش مهمی در ایمنی دارد. اگر عمق Pit کم باشد، هنگام پایین‌ترین توقف، فضای ایمنی برای سرویسکار وجود نخواهد داشت. در پروژه‌های داکسون، عمق چاله بر اساس نوع آسانسور و تعداد توقف‌ها محاسبه می‌شود و معمولاً به‌گونه‌ای طراحی می‌شود که فضای کافی برای نصب بافرها، فرمان‌های ایمنی و جان‌پناه وجود داشته باشد. داشتن جان‌پناه استاندارد باعث می‌شود تکنسین در هنگام سرویس، جای امنی برای ایستادن داشته باشد و در معرض خطر برخورد کابین نباشد.

الزامات مهم در Pit:

• عمق کافی بر اساس استاندارد

• جان‌پناه مناسب برای سرویسکار

• نصب بافرهای استاندارد

• سطح صاف، مقاوم و ضد رطوبت

عایق‌کاری و جلوگیری از نفوذ آب

یکی از مشکلاتی که در بسیاری از ساختمان‌ها دیده می‌شود، نفوذ رطوبت به کف چاهک است. آب باعث زنگ‌زدگی ریل‌ها، خرابی بافرها و حتی خطر برق‌گرفتگی می‌شود. به همین دلیل، قبل از نصب هر قطعه‌ای، کف و دیوارهای چاهک بررسی و در صورت نیاز ایزوگام، قیرگونی یا عایق رطوبتی مناسب اجرا می‌شود. در ساختمان‌هایی که چاهک در مجاورت پارکینگ یا فضای مرطوب ساخته شده، سیستم زهکشی هم در نظر گرفته می‌شود. هدف این است که هیچ آبی وارد محیط چاه نشود و شرایط داخلی همیشه خشک باقی بماند.

کارهایی که قبل از نصب باید انجام شود:

• بررسی نشتی و ترک‌ها

• اجرای عایق رطوبتی مناسب

• ایجاد چاهک زهکشی در صورت نیاز

• جلوگیری از تماس مستقیم آب با فلزات

آماده‌سازی برق و سیستم ارت در چاهک

چاهک آسانسور فقط یک فضای مکانیکی نیست؛ بخش برق نیز نقش بسیار مهمی در آن دارد. کابل‌های فرمان، سنسورها، بافرها و قطع‌کن‌های ایمنی همگی در کف چاه نصب می‌شوند. اگر سیم‌کشی و ارت به‌درستی پیش‌بینی نشود، خطر برق‌گرفتگی و اتصالی افزایش می‌یابد. در پروژه‌های داکسون، قبل از شروع نصب، مسیر کابل‌ها مشخص، تابلوچه‌های ایمنی نصب و سیستم ارت به زمین متصل می‌شود. این کار باعث می‌شود تمام تجهیزات فلزی تخلیه الکتریکی مطمئنی داشته باشند و ایمنی سیستم بالا برود. همچنین محل عبور کابل‌ها به‌گونه‌ای انتخاب می‌شود که در آینده مزاحم حرکت کابین و سرویسکار نباشد.

مراحل عمرانی هم‌زمان با نصب آسانسور

دیوارچینی اطراف چاه آسانسور

پس از آماده‌سازی چاهک، یکی از مهم‌ترین کارها، تکمیل دیوارچینی اطراف چاه آسانسور است. بسیاری از مشکلاتی که بعدها در نصب درب‌ها، تراز کابین یا نفوذ صدا ایجاد می‌شود، به‌دلیل دیوارچینی غیراصولی است. در پروژه‌های داکسون، دیوارها به‌صورت قائم و تراز اجرا می‌شوند تا هنگام نصب درب‌ها، ضربه‌گیرها و چهارچوب‌ها، نیازی به تخریب‌های اضافی نباشد. اگر چاه آسانسور در میانه ساختمان یا کنار راه‌پله قرار گرفته باشد، نوع مصالح و ضخامت دیوار نیز اهمیت بیشتری پیدا می‌کند؛ چون این قسمت باید هم ایمن باشد و هم مانع انتقال صدا شود. به‌طور کلی، دیوارچینی باید به‌گونه‌ای انجام شود که در طول عمر آسانسور دچار ترک خوردگی، نشست یا ریزش نشود.

نکات مهم هنگام دیوارچینی:

• رعایت دقیق تراز عمودی

• استفاده از مصالح مقاوم و سبک

• پرهیز از اجرای تاسیسات داخل دیوار چاه

• جلوگیری از ورود گردوغبار به داخل چاه

آماده‌سازی و ساخت موتورخانه

در آسانسورهایی که دارای موتورخانه هستند، ایجاد فضای استاندارد برای تجهیزات اهمیت زیادی دارد. موتورخانه باید به اندازه‌ای باشد که تکنسین بتواند به‌راحتی به موتور، تابلو فرمان و قطعات ایمنی دسترسی داشته باشد. در داکسون، قبل از نصب موتور، کف موتورخانه مسطح و مقاوم‌سازی می‌شود و محل نصب پایه‌ها و لرزه‌گیرها مشخص می‌گردد. همچنین دریچه دسترسی و تهویه مناسب طراحی می‌شود تا گرمای موتور و تابلو تخلیه شود. اگر موتورخانه کوچک‌تر از حد استاندارد ساخته شود، نه‌تنها سرویس‌کاری سخت می‌شود، بلکه خطرات ایمنی هم افزایش پیدا می‌کند.

الزامات اصلی موتورخانه:

• تهویه مناسب

• کف مقاوم و بدون لغزش

• روشنایی کافی

• قفل ایمن و دسترسی فقط برای افراد مجاز

مقایسه: آسانسور موتورخانه‌دار و بدون موتورخانه

در برخی ساختمان‌ها امکان ساخت موتورخانه وجود ندارد و سیستم بدون موتورخانه (MRL) انتخاب می‌شود. تصمیم‌گیری بین این دو نوع، باید مهندسی و بر اساس شرایط پروژه انجام شود.

در داکسون، قبل از انتخاب نهایی، شرایط پروژه، هزینه‌ها و نیاز کارفرما باهم بررسی می‌شود تا بهترین گزینه انتخاب گردد.

کف‌سازی و اجرای نردبان داخل چاه

یکی از جزئیاتی که کمتر به آن توجه می‌شود، کف‌سازی داخل چاه آسانسور و نصب نردبان است. کف چاه باید کاملاً صاف، محکم و مقاوم در برابر رطوبت باشد. در هنگام سرویس، تکنسین باید بتواند به‌صورت امن وارد Pit شود؛ به همین دلیل، نصب نردبان استاندارد الزامی است. در پروژه‌های داکسون، نردبان در محلی نصب می‌شود که مزاحم حرکت کابین و وزنه تعادل نباشد و در عین حال، دسترسی راحتی ایجاد کند. وجود کف مناسب و نردبان ایمن، در مواقع اضطراری نقش بسیار مهمی دارد.

نکات مهم:

• نردبان فلزی مقاوم

• فاصله مناسب از تجهیزات

• عدم لغزندگی کف

• دسترسی امن برای سرویسکار





هماهنگی زمان‌بندی با بنایی و برق‌کاری

یکی از اشتباهات رایج در پروژه‌ها این است که هر تیم، کار خود را بدون هماهنگی انجام می‌دهد. نتیجه؟ تأخیر، دوباره‌کاری و افزایش هزینه‌ها. در داکسون، زمان‌بندی نصب آسانسور با پیمانکار اصلی ساختمان هماهنگ می‌شود. برای مثال، دیوارچینی باید قبل از نصب درب‌ها تمام شود، برق‌کاری باید قبل از ورود موتور آماده باشد و کف چاهک قبل از نصب بافرها تکمیل گردد. این هماهنگی باعث می‌شود مراحل نصب به‌صورت پیوسته و بدون توقف انجام شود.

هماهنگی‌ها معمولاً شامل:

• تیم بنایی

• تیم برق

• تیم سازه

• نصاب آسانسور



تجهیزات ایمنی آسانسور

چرا معرفی تجهیزات ایمنی مهم است؟

خیلی از مقالات نصب آسانسور فقط درباره ریل، کابین و موتور صحبت می‌کنند؛ اما چیزی که واقعاً خیال کارفرما و ساکنین را راحت می‌کند، سیستم‌های ایمنی است. واقعیت این است که در استانداردهای جدید، آسانسور بدون تجهیزات ایمنی هوشمند، اصلاً اجازه بهره‌برداری ندارد. در داکسون، قبل از نصب هر قطعه، ابتدا سیستم‌های حفاظتی بررسی و انتخاب می‌شوند تا در شرایط اضطراری، آسانسور بتواند خودش را ایمن نگه دارد. هدف از معرفی این تجهیزات در مقاله این است که خواننده بداند نصب آسانسور فقط «بالا و پایین رفتن کابین» نیست؛ بلکه مجموعه‌ای از سیستم‌های مکانیکی و الکترونیکی در کنار هم کار می‌کنند تا ایمنی به بالاترین سطح برسد.

کارکرد اصلی تجهیزات ایمنی:

• جلوگیری از سقوط کابین

• کنترل سرعت در شرایط اضطراری

• جلوگیری از فشردگی بیش‌ازحد قطعات

• حفاظت از مسافران و تکنسین‌ها

گاورنر (سیستم کنترل سرعت اضطراری)

گاورنر یکی از مهم‌ترین قطعات ایمنی آسانسور است. وظیفه آن این است که حرکت آسانسور را دائماً پایش کند و اگر سرعت از حد مجاز بالاتر رفت، وارد عمل شود. وقتی گاورنر تشخیص می‌دهد که کابین در حال حرکت غیرعادی است، فرمان قفل شدن سیستم پاراشوت را صادر می‌کند تا کابین ثابت شود. در پروژه‌های داکسون، انتخاب نوع و محل نصب گاورنر بر اساس نوع آسانسور (کششی یا هیدرولیک)، ارتفاع ساختمان و ظرفیت کابین انجام می‌شود. تنظیم صحیح گاورنر نیاز به تجربه دارد و هرگونه خطا می‌تواند عملکرد آن را مختل کند.

نکات مهم درباره گاورنر:

• باید به‌صورت دوره‌ای تست شود

• نصب آن باید دقیق و بدون لرزش باشد

• کابل گاورنر نباید تحت سایش یا فشار قرار گیرد

پاراشوت (ترمز ایمنی کابین)

پاراشوت همان سیستمی است که در صورت بروز سرعت غیرعادی یا پارگی سیم‌بکسل، مانع سقوط می‌شود. این قطعه روی یوک کابین نصب می‌شود و وقتی گاورنر فعال شود، پاراشوت به‌صورت مکانیکی وارد عمل شده و کابین را روی ریل‌ها قفل می‌کند. در داکسون، پاراشوت‌ها مطابق با استانداردهای روز انتخاب شده و پیش از بهره‌برداری، تحت تست عملی قرار می‌گیرند تا عملکردشان کاملاً مطمئن باشد. وجود پاراشوت باعث می‌شود حتی در بدترین شرایط، کابین به‌طور کنترل‌شده متوقف شود و آسیبی به مسافران نرسد.

مزایای پاراشوت استاندارد:

• توقف مطمئن و کنترل‌شده

• جلوگیری از ضربه ناگهانی

• افزایش ایمنی کلی سیستم

کفشک‌ها، بافرها و سنسورهای ایمنی

کفشک‌ها قطعاتی هستند که باعث حرکت نرم کابین روی ریل‌ها می‌شوند. اگر این قطعات کیفیت خوبی نداشته باشند، کابین لرزش پیدا می‌کند و صدای ناخوشایند ایجاد می‌شود. بافرها نیز در انتهای چاهک نصب شده و نقش ضربه‌گیر را دارند؛ در مواقع بسیار نادر که کابین بیش از حد پایین می‌آید، بافرها انرژی ضربه را جذب کرده و از آسیب جلوگیری می‌کنند. علاوه بر این‌ها، سنسورهای مختلفی مثل سنسور درب، سنسور هم‌سطحی و سنسور بار اضافه در آسانسور نصب می‌شود تا عملکرد سیستم هوشمندتر و ایمن‌تر شود.

این قطعات معمولاً شامل موارد زیر هستند:

• کفشک‌های کابین و وزنه تعادل

• بافرهای هیدرولیکی یا فنری

• سنسورهای کنترل درب

• سیستم تشخیص بار اضافه

اهمیت سرویس و تست دوره‌ای تجهیزات ایمنی

حتی بهترین سیستم ایمنی هم اگر سرویس نشود، به‌مرور کارایی‌اش کاهش می‌یابد. به همین دلیل، در داکسون پس از پایان نصب، برنامه سرویس دوره‌ای تعریف می‌شود تا گاورنر، پاراشوت، بافرها و سنسورها به‌صورت منظم بررسی شوند. تست‌های دوره‌ای باعث می‌شود هر مشکل احتمالی قبل از تبدیل‌شدن به خطر، شناسایی و برطرف گردد. علاوه بر اینکه استاندارد ملی هم الزام کرده است که تجهیزات ایمنی باید به‌طور مرتب تحت بازرسی قرار بگیرند.

چرا سرویس دوره‌ای ضروری است؟

• افزایش عمر تجهیزات

• جلوگیری از خرابی ناگهانی

• حفظ ایمنی ساکنان ساختمان

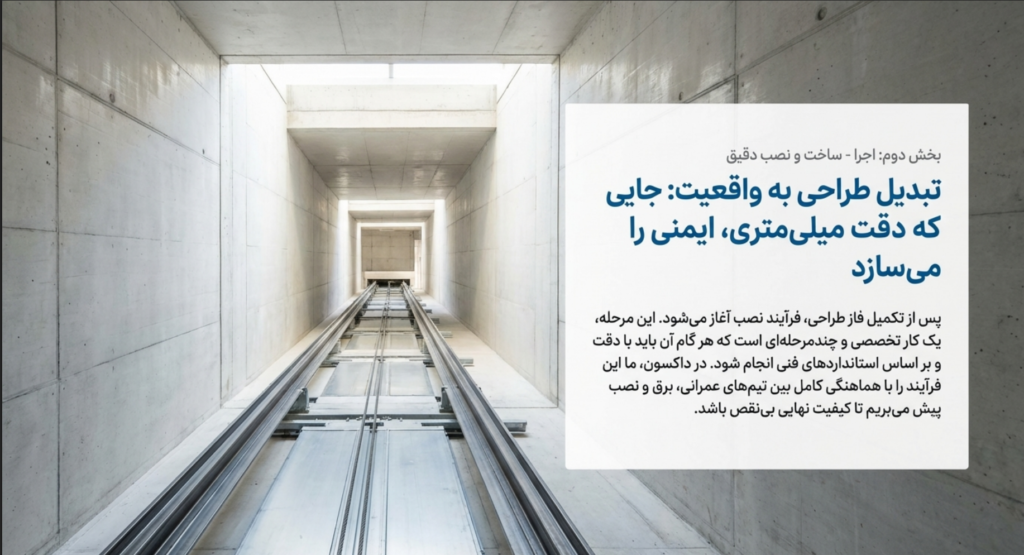

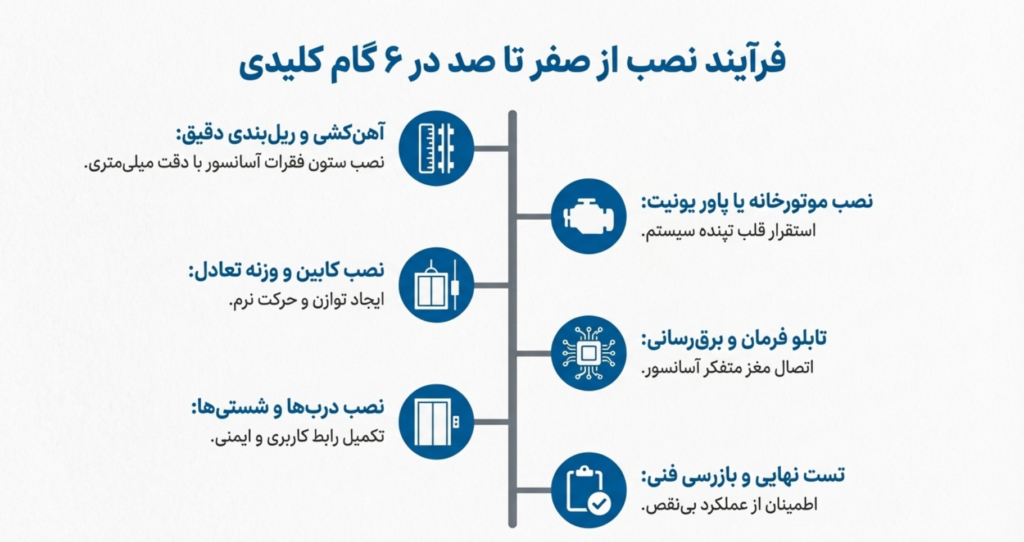

مراحل نصب آسانسور از صفر تا صد

فرآیند نصب آسانسور یک کار تخصصی و چندمرحله‌ای است که هر مرحله باید با دقت و بر اساس استانداردهای فنی انجام شود. به طور کلی، مراحل نصب شامل آماده‌سازی چاهک، آهن‌کشی، نصب موتورخانه یا پاور یونیت، نصب کابین و وزنه تعادل، سیم‌کشی تابلو فرمان، نصب درب‌ها و شستی‌ها و در نهایت تست نهایی و بازرسی فنی می‌شود. رعایت ترتیب این مراحل، استفاده از ابزار دقیق و کنترل کیفیت قطعات باعث می‌شود آسانسور به صورت ایمن و پایدار عمل کند و طول عمر آن به بیشترین حد ممکن برسد.

در ادامه، هر مرحله به طور کامل توضیح داده شده و نکات کاربردی و فنی به صورت لیست و جدول ارائه شده است تا کاربران بتوانند با دیدی شفاف و دقیق نسبت به نصب آسانسور اقدام کنند.

قبل از شروع نصب، یکی از مهم‌ترین اقدامات، تهیه و بررسی نقشه نصب آسانسور است. نقشه باید شامل موقعیت دقیق چاهک، محل موتورخانه، مسیر کابل‌ها، و ابعاد استاندارد ریل‌ها باشد. مهندسان اجرایی بر اساس این نقشه، مراحل نصب آسانسور را با دقت و ترتیب منطقی پیش می‌برند. رعایت جزئیات در طراحی نقشه و اجرای دقیق آن، از بروز خطاهای پرهزینه در حین کار جلوگیری می‌کند و موجب افزایش ایمنی و عمر مفید دستگاه می‌شود. به‌طور کلی، مراحل اجرای آسانسور باید با هماهنگی کامل بین تیم سازه، برق‌کار و نصاب انجام گیرد تا سیستم در نهایت بدون لرزش و کاملاً تراز کار کند.







مرحله اول از مراحل نصب آسانسور: آماده‌سازی چاهک آسانسور

در مرحله اول نصب، چاهک باید طبق استاندارد آماده شود؛ از ابعاد دقیق، عمق Pit و جان‌پناه گرفته تا عایق‌کاری و آماده‌سازی برق و ارت.
توضیح کامل این مرحله را بالاتر در بخش «آماده‌سازی چاهک آسانسور — با استانداردهای دقیق» توضیح دادیم.

نکات مهم در این مرحله شامل:

• ابعاد استاندارد چاهک: ارتفاع و عرض چاهک باید با نقشه فنی مطابقت داشته باشد.
• نکات ایمنی بتن‌ریزی و عایق‌کاری: استفاده از بتن با مقاومت مناسب و عایق‌بندی برای جلوگیری از نفوذ آب و رطوبت الزامی است.
• بررسی تراز کف و دیواره‌ها: کف و دیواره‌ها باید کاملاً تراز باشند تا ریل‌ها و کابین به صورت دقیق نصب شوند.

نکته حرفه‌ای: نصب شابلون‌ها برای تراز کردن ریل‌ها و تعیین موقعیت وزنه تعادل در همان مرحله چاهک، باعث کاهش خطا در مراحل بعدی می‌شود.

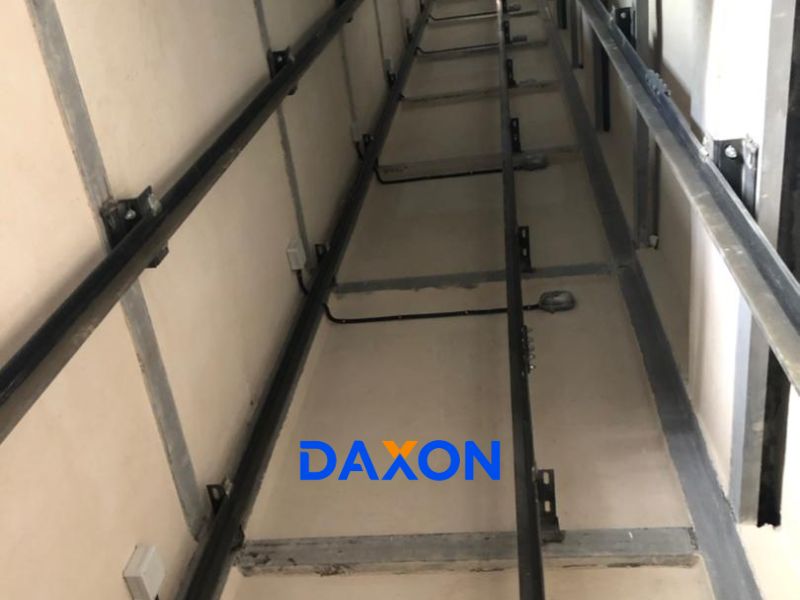

مرحله دوم نصب آسانسور: آهن‌کشی و ریل‌بندی دقیق

ریل‌های راهنمای کابین و وزنه تعادل، ستون فقرات عملکرد آسانسور هستند. نصب ریل‌ها نیازمند دقت میلی‌متری و بررسی مداوم تراز و فاصله‌ها است. ابتدا ریل‌ها با پیچ و رول‌پلاک استاندارد به دیواره‌ها متصل می‌شوند و سپس با شابلون‌ها فاصله‌ها تنظیم می‌شود.

نکات کلیدی این مرحله:

• نصب ریل‌ها با استفاده از پیچ و رول‌پلاک مقاوم
• تراز کردن دقیق ریل‌ها با ابزارهای دیجیتال
• بررسی فاصله‌ها با شابلون و سطح تراز

جدول نمونه برای فاصله استاندارد ریل‌ها:

نوع آسانسور	فاصله ریل کابین تا وزنه تعادل	فاصله ریل‌ها از دیواره
کششی	50-60 سانتی‌متر	10-15 سانتی‌متر
هیدرولیکی	40-50 سانتی‌متر	8-12 سانتی‌متر

این مرحله تأثیر مستقیمی بر لرزش، صدا و طول عمر آسانسور دارد، بنابراین رعایت استانداردها اهمیت بالایی دارد.





مرحله سوم نصب آسانسور: نصب موتورخانه یا پاور یونیت

موتورخانه یا پاور یونیت قلب آسانسور است و عملکرد کل سیستم به نصب صحیح آن وابسته است. تفاوت اصلی بین آسانسور کششی و هیدرولیکی در نوع موتور و نحوه انتقال نیرو است. آسانسور کششی از سیم‌بکسل و فلکه موتور برای حرکت کابین بهره می‌برد، در حالی که آسانسور هیدرولیکی با فشار روغن و سیلندر، کابین را جابجا می‌کند.

نکات مهم نصب موتورخانه:

• انتخاب محل مناسب: موتورخانه باید در مکان استاندارد، با تهویه مناسب و دسترسی آسان نصب شود.
• نصب موتور و فلکه‌ها: فلکه‌ها با تراز دقیق و به وسیله پیچ و مهره مقاوم به شاسی متصل می‌شوند.
• سیم‌بکسل‌ها و وزنه‌ها: سیم‌بکسل‌ها باید با زاویه صحیح و بدون پیچ‌خوردگی نصب شوند تا اصطکاک و ساییدگی کاهش یابد.
• پاور یونیت هیدرولیک: نصب پمپ و سیلندر با رعایت شیب و تراز استاندارد، جلوگیری از لرزش و فشار ناخواسته به کابین را تضمین می‌کند.

نکته حرفه‌ای: استفاده از ابزارهای دیجیتال برای اندازه‌گیری نیروی کشش سیم‌بکسل‌ها و فشار روغن، دقت عملکرد موتورخانه را به حداکثر می‌رساند و طول عمر قطعات را افزایش می‌دهد.



یکی از نکات مهم پیش از آغاز فرآیند نصب، انتخاب نوع مناسب آسانسور است. نصب آسانسور کششی معمولاً برای ساختمان‌های مرتفع و پرتردد توصیه می‌شود، زیرا سرعت و ظرفیت بالاتری دارند. در مقابل، نصب آسانسور هیدرولیکی گزینه‌ای مناسب برای ساختمان‌های کم‌ارتفاع است که به موتورخانه در بالا نیازی ندارند. آشنایی با راهنمای نصب آسانسور و شناخت تفاوت‌های فنی میان این دو نوع، به سازندگان کمک می‌کند تا بر اساس نیاز ساختمان، بهترین گزینه را انتخاب کرده و از عملکردی ایمن و به‌صرفه برخوردار شوند.









مرحله چهارم نصب آسانسور: نصب کابین و وزنه تعادل

کابین و وزنه تعادل بخش اصلی حرکت آسانسور هستند و بالانس دقیق آن‌ها تعیین‌کننده ایمنی و عملکرد روان دستگاه است. ابتدا قاب وزنه تعادل نصب می‌شود و سپس کابین روی ریل‌ها قرار می‌گیرد.

نکات کلیدی نصب کابین و وزنه:

• تراز و بالانس کابین: کابین باید کاملاً تراز باشد تا حرکت نرم و بدون لرزش داشته باشد.
• اتصال کابین به سیم‌بکسل‌ها و وزنه‌ها: پیچ و بست‌ها باید محکم و با دقت نصب شوند.
• کنترل فواصل: فاصله کابین از دیواره‌ها و وزنه باید طبق استاندارد باشد تا برخورد یا گیرکردن اتفاق نیفتد.

جدول نمونه بالانس وزنه‌ها و کابین:

نوع آسانسور	وزن کابین	وزن وزنه تعادل	فاصله استاندارد کابین از ریل
کششی	600-1000 کیلوگرم	50-60٪ وزن کابین	1-2 سانتی‌متر
هیدرولیکی	400-800 کیلوگرم	نیازی به وزنه ندارد	1-2 سانتی‌متر

تراز دقیق و بررسی تمام پیچ‌ها قبل از حرکت اولیه، احتمال خرابی و لرزش را به حداقل می‌رساند.





مرحله پنجم نصب آسانسور: تابلو فرمان و سیستم برق‌رسانی

تابلو فرمان مغز کنترل آسانسور است و نصب صحیح آن برای ایمنی و عملکرد روان دستگاه ضروری است. سیم‌کشی استاندارد و استفاده از تجهیزات کنترل دیجیتال باعث می‌شود سیستم پاسخگویی سریع و بدون خطا داشته باشد.

نکات مهم نصب تابلو فرمان:

• سیم‌کشی استاندارد: استفاده از کابل‌های مناسب با جریان مصرفی و رعایت فاصله ایمنی از منابع حرارتی.
• راه‌اندازی کنترلر: تنظیم نرم‌افزار و پارامترهای حرکت کابین طبق دستورالعمل کارخانه سازنده.
• تست اولیه: تست حرکت کابین در سرعت‌های مختلف و بررسی عملکرد سنسورها و توقف اضطراری.

لیست تجهیزات کلیدی تابلو فرمان:

• کنترلر دیجیتال
• فیوز و کلیدهای حفاظتی
• سنسورهای درب و اضطراری
• نمایشگر و پنل کنترل

راه‌اندازی دقیق تابلو فرمان، احتمال خطای انسانی و نقص در عملکرد آسانسور را کاهش می‌دهد و ایمنی کاربران را تضمین می‌کند.













مرحله ششم نصب آسانسور: نصب درب‌ها و شستی‌های کنترل

درب‌ها و شستی‌ها بخش مهمی از سیستم ایمنی آسانسور هستند و نقش کلیدی در جلوگیری از حوادث دارند. نصب دقیق درب‌های کابین و طبقات، همراه با عملکرد صحیح قفل‌های ایمنی، از برخورد کابین با افراد و اشیاء جلوگیری می‌کند.

نکات کلیدی نصب درب‌ها و شستی‌ها:

• نصب درب طبقات و کابین: بررسی تراز بودن و حرکت نرم درب‌ها.
• تست قفل‌های ایمنی: عملکرد سنسور درب برای جلوگیری از حرکت کابین در زمان باز بودن درب.
• نصب شستی‌ها و پنل‌ها: قرارگیری شستی‌ها در ارتفاع استاندارد، سیم‌کشی صحیح و اتصال به تابلو فرمان.
• تنظیم زمان‌بندی: زمان باز و بسته شدن درب‌ها باید طبق استانداردهای تعیین شده تنظیم شود.

لیست نکات ایمنی درب‌ها:

• نصب دقیق لولاها و ریل‌ها
• اطمینان از عدم برخورد کابین با درب
• بررسی عملکرد سنسورهای ایمنی
• تست چند مرحله‌ای قبل از راه‌اندازی کامل

تست عملکرد درب‌ها قبل از حرکت کابین، یکی از مهم‌ترین مراحل است که امنیت مسافران را تضمین می‌کند و از خرابی‌های احتمالی در آینده جلوگیری می‌کند.

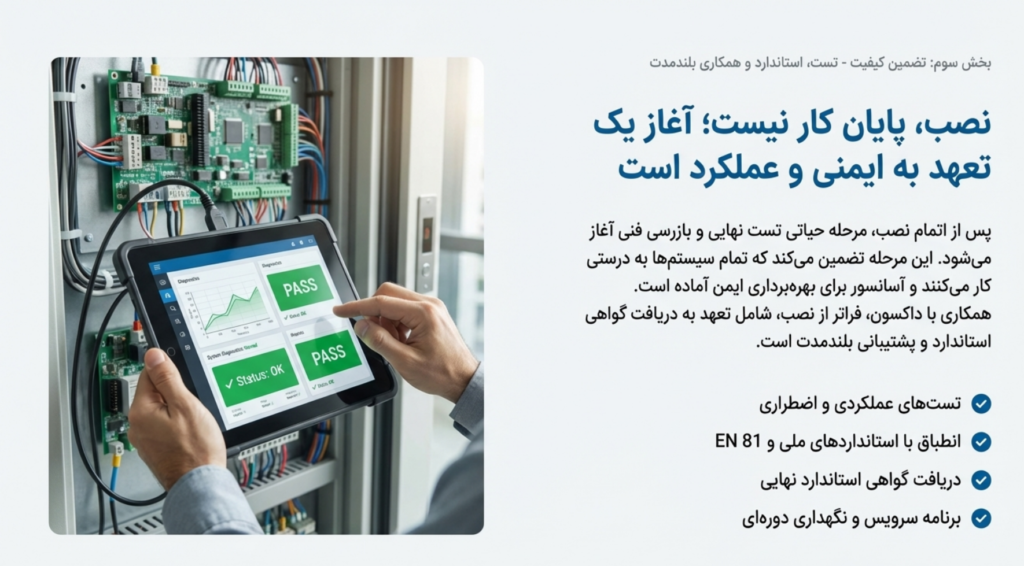

مرحله پایانی نصب آسانسور: تست نهایی و بازرسی فنی

پس از اتمام نصب، مرحله تست نهایی و بازرسی فنی ضروری است. این مرحله تضمین می‌کند که تمام سیستم‌ها به درستی کار می‌کنند و آسانسور آماده بهره‌برداری ایمن است.

مراحل کلیدی تست نهایی:

• تست اضطراری: بررسی عملکرد ترمزها، دکمه توقف اضطراری و سیستم برق اضطراری.
• تست سنسورها: کنترل سنسور درب، سنسور وزنه تعادل و محدودکننده‌ها.
• بازرسی استاندارد ملی: اطمینان از مطابقت نصب با استانداردهای ملی و بین‌المللی.
• تست بارگذاری: حرکت آسانسور با بار استاندارد و بررسی سرعت، لرزش و صدا.

لیست تجهیزات تست:

• ابزار اندازه‌گیری دیجیتال
• وزن استاندارد تست کابین
• ابزار سنجش تراز و ارتعاش
• دیتالاگر حرکت کابین

بازرسی فنی کامل باعث می‌شود تمام بخش‌های آسانسور قبل از تحویل به مشتری، بدون مشکل و با عملکرد بهینه کار کنند.



چقدر زمان برای نصب آسانسور لازم است؟

مدت زمان نصب آسانسور بسته به نوع آسانسور، ارتفاع ساختمان و پیچیدگی پروژه متفاوت است. به طور متوسط، نصب یک آسانسور کششی یا هیدرولیکی بین ۲ تا ۶ هفته طول می‌کشد.

عوامل تأثیرگذار بر مدت نصب:

• نوع آسانسور: کششی یا هیدرولیکی
• ارتفاع ساختمان: تعداد طبقات و طول ریل‌ها
• پیچیدگی سازه و دسترسی به موتورخانه
• آمادگی چاهک و کیفیت بتن‌ریزی
• تجربه تیم نصب و تجهیزات موجود

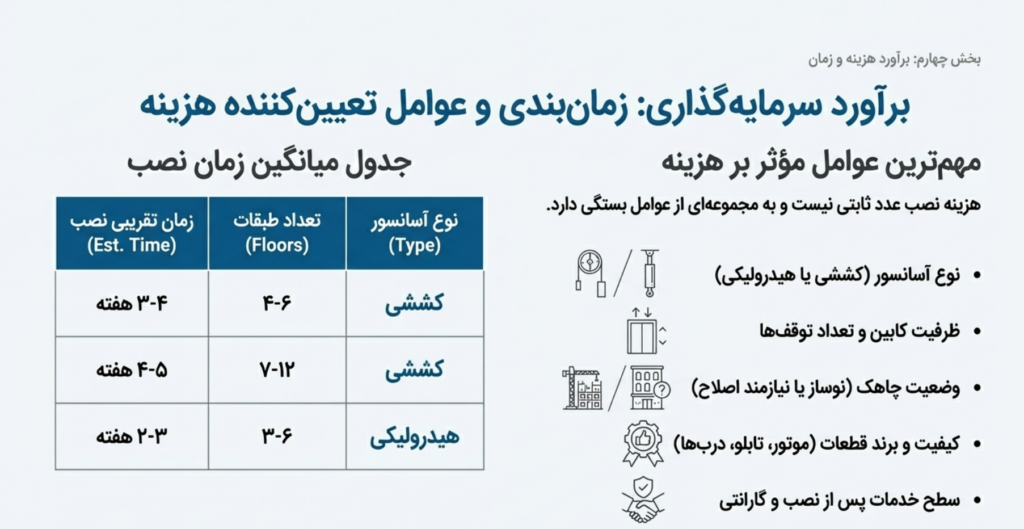

جدول میانگین زمان نصب:

نوع آسانسور	تعداد طبقات	زمان تقریبی نصب
کششی	4-6	3-4 هفته
کششی	7-12	4-5 هفته
هیدرولیکی	3-6	2-3 هفته
هیدرولیکی	7-10	4 هفته

رعایت این زمان‌بندی‌ها باعث می‌شود پروژه بدون تأخیر و با کیفیت بالا انجام شود.



رعایت استاندارد نصب آسانسور نه‌تنها برای دریافت تاییدیه ایمنی الزامی است، بلکه باعث کاهش هزینه‌های نگهداری در آینده نیز می‌شود. استانداردهای ملی ایران و استاندارد بین‌المللی EN 81 جزئیات دقیق نحوه اجرای کابل‌ها، تنظیم ریل‌ها و عملکرد سیستم‌های ایمنی را مشخص کرده‌اند. علاوه بر این، هزینه نصب آسانسور بسته به نوع آسانسور (کششی یا هیدرولیکی)، ظرفیت کابین، تعداد توقف‌ها و کیفیت قطعات مورد استفاده متفاوت است. استفاده از تجهیزات استاندارد، شاید در ابتدا کمی گران‌تر به نظر برسد، اما در بلندمدت از نظر دوام و صرفه‌جویی در تعمیرات بسیار به‌صرفه‌تر خواهد بود.

هزینه نصب آسانسور به چه عواملی بستگی دارد؟



هزینه نصب آسانسور عدد ثابت و مشخصی نیست که برای همه ساختمان‌ها یکسان باشد؛ بلکه به مجموعه‌ای از عوامل فنی و اجرایی بستگی دارد. اولین عامل، نوع آسانسور است؛ آسانسورهای کششی معمولاً در ساختمان‌های مرتفع و پرتردد استفاده می‌شوند و به دلیل موتور، تابلو فرمان و سازه پیچیده‌تر، هزینه نصب بالاتری نسبت به بسیاری از آسانسورهای هیدرولیکی دارند. از طرف دیگر، آسانسور هیدرولیکی در ساختمان‌های کم‌ارتفاع گزینه اقتصادی‌تری است، اما اگر مسیر اجرای سیستم هیدرولیک پیچیده شود، هزینه‌ها تغییر خواهد کرد. عامل بسیار مهم دیگر، ظرفیت و تعداد توقف‌ها است؛ هرچه ظرفیت کابین بیشتر و تعداد طبقات بالاتر باشد، طول ریل‌ها، تعداد توقف‌ها، متراژ کابل‌کشی و توان موتور افزایش یافته و طبیعتاً هزینه نصب هم بالاتر می‌رود. وضعیت چاهک و سازه نیز تأثیر مستقیم دارد؛ در ساختمان‌های نوساز که چاهک از ابتدا طبق نقشه داکسون اجرا شده، هزینه اصلاحات کمتر است؛ اما در ساختمان‌های قدیمی یا چاهک‌های غیراستاندارد، معمولاً بخشی از هزینه صرف تقویت سازه، اصلاح ابعاد یا عایق‌کاری می‌شود. در نهایت، کیفیت و برند قطعات، نوع درب‌ها، سطح خدمات پس از نصب و مدت گارانتی نیز در تعیین قیمت نهایی نقش دارند. در داکسون، قبل از اعلام هر عدد، وضعیت پروژه به صورت کارشناسی بررسی شده و بر اساس آن، برآورد شفاف و مرحله‌به‌مرحله به کارفرما ارائه می‌شود.

مهم‌ترین عوامل مؤثر بر هزینه نصب آسانسور:

• نوع آسانسور (کششی یا هیدرولیکی)

• ظرفیت کابین و تعداد توقف‌ها

• وضعیت چاهک (استاندارد، نیازمند اصلاح، ساختمان قدیمی)

• کیفیت و برند موتور، تابلو، درب‌ها و سایر قطعات

• سطح خدمات پس از نصب و مدت گارانتی

• پیچیدگی مسیر برق‌رسانی و اجرای موتورخانه یا پاور یونیت

برای درک بهتر، می‌توان به‌صورت مقایسه‌ای نگاه کرد:

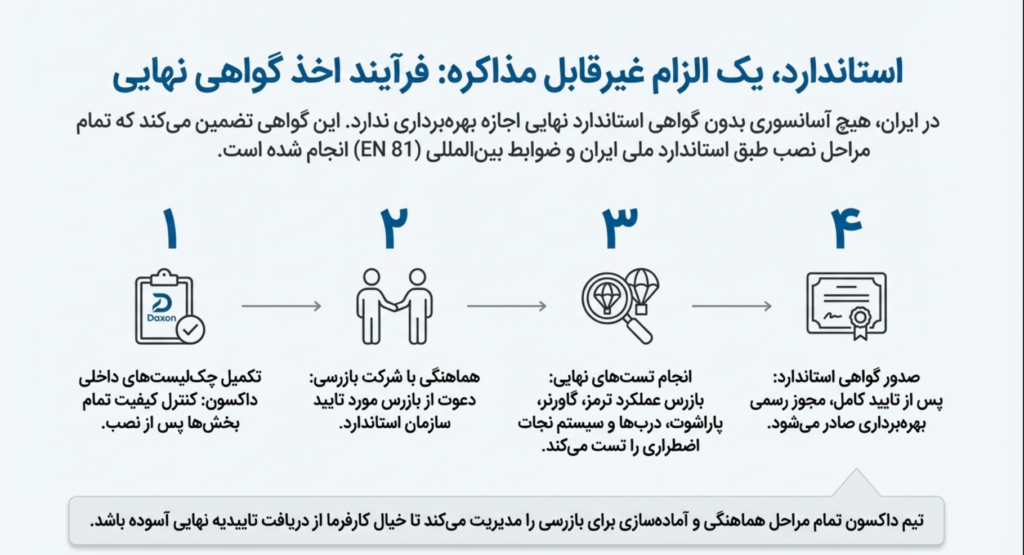

استانداردها و مجوزهای لازم برای نصب آسانسور

نصب آسانسور فقط یک کار اجرایی نیست؛ بدون رعایت استانداردها و دریافت مجوزهای لازم، هیچ آسانسوری نباید وارد مدار بهره‌برداری شود. در ایران، نصب و بهره‌برداری از آسانسور تحت نظارت استاندارد ملی و آیین‌نامه‌های مرتبط انجام می‌شود و تمام مراحل از طراحی تا اجرای نهایی باید با این ضوابط همخوانی داشته باشد. استانداردهایی مانند استاندارد ملی ایران و استانداردهای بین‌المللی نظیر EN 81، جزئیات دقیقی درباره نحوه اجرای ریل‌ها، سیستم‌های ایمنی، سیم‌کشی، عملکرد ترمزها و تجهیزات حفاظتی ارائه می‌کنند. پس از پایان نصب، شرکت نصاب حق ندارد آسانسور را بدون بازرسی به کارفرما تحویل دهد؛ در داکسون، پس از اتمام تمامی مراحل، چک‌لیست‌های داخلی کنترل کیفیت تکمیل شده و سپس هماهنگی لازم با شرکت بازرسی مورد تأیید سازمان استاندارد انجام می‌شود. کارشناس بازرسی، مواردی مانند عملکرد ترمز، سیستم نجات اضطراری، هم‌سطحی، درب‌ها، گاورنر، پاراشوت، بافرها و تابلو فرمان را به‌صورت کامل تست می‌کند. در صورت تأیید، گواهی استاندارد صادر می‌شود و آسانسور مجوز بهره‌برداری رسمی می‌گیرد. علاوه بر این، تمدید دوره‌ای این مجوز نیز منوط به انجام سرویس‌های منظم و تأیید وضعیت ایمنی است. به همین دلیل همکاری با شرکتی مثل داکسون که فرآیند استانداردسازی را جدی می‌گیرد، خیال کارفرما را برای سال‌ها راحت می‌کند.

نکاتی که در حوزه استاندارد و مجوز باید رعایت شود:

• اجرای نصب طبق استاندارد ملی و EN 81

• استفاده از قطعات دارای تأییدیه و گارانتی معتبر

• انجام بازرسی نهایی توسط شرکت بازرسی مورد تأیید سازمان استاندارد

• صدور گواهی استاندارد قبل از بهره‌برداری

• سرویس و بازرسی دوره‌ای برای تمدید مجوز ایمنی

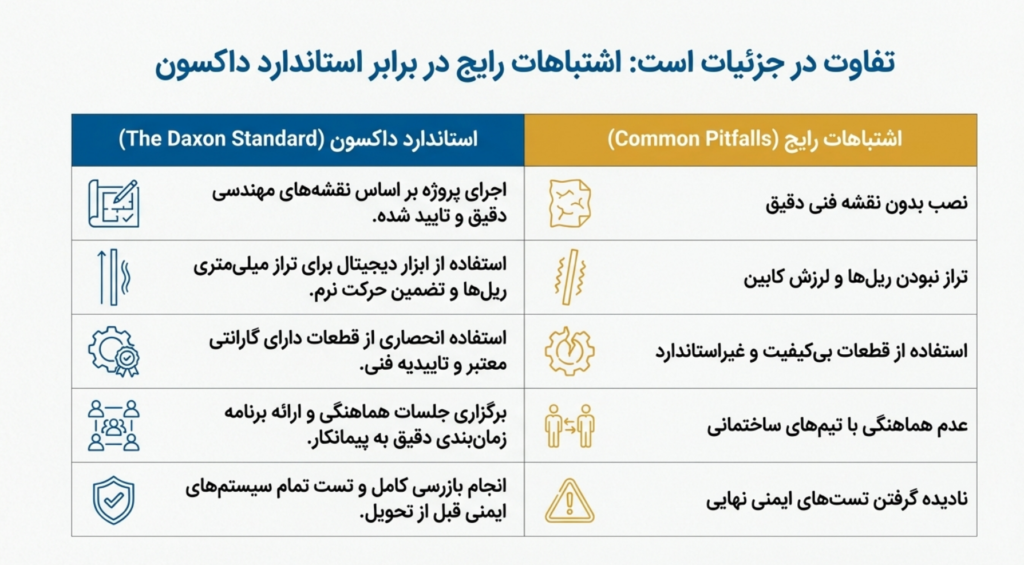

اشتباهات رایج در نصب آسانسور که باید از آن‌ها پرهیز کرد

نصب آسانسور یک کار تخصصی است و هر گونه کوتاهی می‌تواند خطرناک باشد. اشتباهات رایج عبارتند از:

• نصب بدون نقشه فنی: باعث خطا در اندازه‌گیری و نصب قطعات می‌شود.
• تراز نبودن ریل‌ها: حرکت ناصاف، لرزش و افزایش ساییدگی سیم‌بکسل‌ها را به دنبال دارد.
• استفاده از قطعات بی‌کیفیت: کاهش طول عمر آسانسور و افزایش هزینه نگهداری.
• عدم تست اولیه: باعث خرابی سریع قطعات و نقص ایمنی می‌شود.
• نادیده گرفتن دستورالعمل کارخانه سازنده: ریسک خرابی موتور و سیستم کنترل را افزایش می‌دهد.

اجتناب از این اشتباهات، عملکرد روان، ایمنی بالا و طول عمر بیشتر آسانسور را تضمین می‌کند.





چرا نصب آسانسور با داکسون ایمن‌تر است؟

شرکت داکسون با سال‌ها تجربه و تیم مجرب، نصب آسانسور را با رعایت تمامی استانداردها انجام می‌دهد. مزایای همکاری با داکسون:

• تیم مجرب و گارانتی نصب: تخصص و آموزش حرفه‌ای تکنسین‌ها، همراه با ارائه گارانتی نصب.
• تجهیزات تست دیجیتال: استفاده از ابزارهای پیشرفته برای بررسی تراز، فشار و عملکرد سیستم‌ها.
• خدمات پس از نصب: پشتیبانی، تعمیر و نگهداری آسانسور برای اطمینان از عملکرد بلندمدت.

با انتخاب داکسون، شما تنها نصب آسانسور را دریافت نمی‌کنید، بلکه ایمنی، کیفیت و آرامش خاطر را نیز تضمین می‌کنید.

سؤالات متداول درباره مراحل نصب آسانسور

1. نصب آسانسور معمولاً چقدر طول می‌کشد؟
مدت زمان نصب آسانسور معمولاً بین ۲ تا ۶ هفته است و بستگی به نوع آسانسور (کششی یا هیدرولیکی)، تعداد طبقات و آمادگی محل نصب دارد.

2. آیا در ساختمان‌های قدیمی هم می‌توان آسانسور نصب کرد؟
بله، با بررسی فنی چاهک و ساختار ساختمان، می‌توان با طراحی سفارشی، آسانسور را در ساختمان‌های قدیمی نیز نصب کرد.

3. تفاوت مراحل نصب آسانسور کششی و هیدرولیکی چیست؟
در آسانسور کششی از سیم‌بکسل و فلکه استفاده می‌شود، اما در نوع هیدرولیکی، حرکت کابین با فشار روغن و پاور یونیت انجام می‌شود. مراحل کلی مشابه‌اند، اما نوع موتور و سیستم کنترل تفاوت دارد.

4. هزینه نصب آسانسور به چه عواملی بستگی دارد؟
عواملی مانند نوع آسانسور، ارتفاع ساختمان، ظرفیت کابین و نوع موتورخانه بر هزینه نهایی نصب آسانسور تأثیر مستقیم دارند.

5. چه زمانی باید تست فنی آسانسور انجام شود؟
پس از پایان نصب کامل و پیش از تحویل به کارفرما، تست فنی و بازرسی استاندارد توسط متخصصان انجام می‌شود تا ایمنی و عملکرد سیستم تأیید گردد.

جمع‌بندی نهایی درباره مراحل نصب آسانسور

در این مقاله با مراحل نصب آسانسور از صفر تا صد آشنا شدید. رعایت دقیق هر مرحله، از آماده‌سازی چاهک تا تست نهایی، نقش تعیین‌کننده‌ای در ایمنی، دوام و عملکرد نرم آسانسور دارد. نصب آسانسور باید طبق نقشه فنی، استانداردهای ملی و بین‌المللی و با استفاده از قطعات باکیفیت انجام شود.
شرکت داکسون آسانسور با تیمی متخصص، تجهیزات تست دیجیتال و سال‌ها تجربه در اجرای انواع آسانسورهای کششی و هیدرولیکی، آماده اجرای پروژه‌های ساختمانی با بالاترین سطح ایمنی است.
اگر قصد دارید نصب آسانسور ساختمان خود را با خیال راحت و طبق استاندارد انجام دهید، همین حالا با کارشناسان داکسون تماس بگیرید و مشاوره تخصصی دریافت کنید.

نمونه پروژه های داکسون

درب آسانسور
