مراحل طراحی آسانسور در زمین‌ های شمالی شیب‌ دار + نکات طلایی اجرا و…

مراحل طراحی آسانسور در زمین‌های شمالی شیب‌دار

طراحی آسانسور در زمین‌های شیب‌دار شمالی، برخلاف تصور عمومی، یک فرآیند ساده و ثابت نیست؛ بلکه مجموعه‌ای از چند مرحله تخصصی متوالی است که موفقیت پروژه به رعایت درست و دقیق آن‌ها وابسته است. اولین مرحله، بررسی توپوگرافی و شیب زمین است؛ یعنی مشخص شود اختلاف تراز واقعی بین بخش‌های مختلف پروژه چقدر است و آسانسور باید از کدام نقطه وارد ساختمان شود. مرحله دوم، مطالعات مکانیک خاک است؛ این مرحله میزان نشست‌پذیری، مقاومت و رطوبت خاک را مشخص می‌کند و به طراح سازه کمک می‌کند فونداسیون چاه آسانسور را به شکلی پایدار و مقاوم طراحی کند. مرحله سوم، جانمایی آسانسور نسبت به ورودی‌ها و پله‌هاست تا کمترین اختلاف سطح و بیشترین کارایی ایجاد شود. مرحله چهارم، انتخاب نوع سیستم آسانسور است؛ کششی یا هیدرولیکی. مرحله پنجم طراحی سازه و چاه آسانسور است. در نهایت، مرحله پایانی به اجرای زهکشی، ایزولاسیون، تست و راه‌اندازی اختصاص دارد.

مراحل به‌صورت ساختاری و خلاصه:

• بررسی توپوگرافی زمین:
  تحلیل شیب، اختلاف تراز و انتخاب بهترین نقطه ورود و خروج آسانسور

• مطالعات مکانیک خاک:
  تعیین میزان رطوبت، مقاومت، نوع خاک و رفتار سازه‌ای مقابل بار

• جانمایی آسانسور:
  ارتباط با ورودی‌ها، راه‌پله‌ها، رمپ‌ها و مسیرهای دسترسی

• انتخاب نوع سیستم آسانسور:
  کششی، هیدرولیکی یا MRL بر اساس ارتفاع و شرایط زمین

• طراحی چاه آسانسور و سازه نگهبان:
  تعیین ابعاد، آرماتور، فشار جانبی خاک و عمق فونداسیون

• اجرا و راه‌اندازی:
  زهکشی، ایزولاسیون، نصب، تست عملکرد و تحویل نهایی

جدول پاسخ سریع مقاله

چالش‌های رایج در زمین‌های شیب‌دار

زمین‌های شیب‌دار در مناطق شمالی ایران، به‌ویژه در استان‌های مازندران، گیلان و گلستان، به‌دلیل ترکیب شیب طبیعی، رطوبت بالا و خاک‌های سست، از پیچیده‌ترین بسترها برای اجرای آسانسور محسوب می‌شوند. برخلاف زمین‌های مسطح شهری، در این مناطق اختلاف تراز طبقات، تغییر سطح ورودی‌ها و محدودیت‌های سازه‌ای، طراحی چاه آسانسور را به یک مسئله کاملاً مهندسی تبدیل می‌کند.یکی از چالش‌های اصلی، ناپایداری خاک در شیب است. در بسیاری از پروژه‌های ویلایی یا آپارتمان‌های پلکانی شمال، خاک منطقه ترکیبی از رس، ماسه و مواد آلی است که در برابر بارهای متمرکز مثل فونداسیون آسانسور، واکنش یکنواختی ندارد. اگر این موضوع در مرحله طراحی نادیده گرفته شود، در آینده شاهد نشست موضعی چاه آسانسور، ترک‌خوردگی دیواره‌ها و حتی خارج شدن ریل‌ها از شاقولی خواهیم بود.چالش مهم دیگر، رطوبت دائمی و آب‌های سطحی و زیرسطحی است. در زمین‌های شیب‌دار شمالی، آب باران به‌جای جذب تدریجی، به‌صورت جریان سطحی حرکت می‌کند و معمولاً به سمت پایین‌ترین نقطه ساختمان هدایت می‌شود؛ جایی که اغلب چاه آسانسور یا موتورخانه پایین‌دست قرار دارد. اگر از ابتدا برای این شرایط برنامه‌ریزی نشود، نفوذ آب به چاه آسانسور و خرابی تجهیزات، مسئله‌ای اجتناب‌ناپذیر خواهد بود.

اهمیت بررسی نقشه توپوگرافی

در زمین‌های شمالی شیب‌دار، نقشه توپوگرافی فقط یک سند جانبی نیست؛ بلکه پایه تصمیم‌گیری برای جانمایی آسانسور محسوب می‌شود. این نقشه با نمایش دقیق اختلاف ارتفاع‌ها، شیب زمین، مسیر حرکت آب‌های سطحی و نقاط بحرانی، به طراح کمک می‌کند تا محل چاه آسانسور را در امن‌ترین و پایدارترین نقطه ساختمان انتخاب کند. تجربه پروژه‌های اجراشده در مناطق ییلاقی نشان داده که بی‌توجهی به توپوگرافی، یکی از دلایل اصلی دوباره‌کاری و افزایش هزینه‌هاست.یکی از نکات کلیدی در تحلیل نقشه توپوگرافی، شناسایی نقاط برش و خاک‌برداری سنگین است. در بسیاری از زمین‌های شیب‌دار، کارفرما تمایل دارد آسانسور در بخش پایین‌دست قرار گیرد تا دسترسی راحت‌تری به پارکینگ یا ورودی اصلی داشته باشد؛ اما اگر این نقطه در محدوده خاک‌برداری عمیق یا در مسیر روان‌آب‌ها باشد، عملاً چاه آسانسور در معرض فشار جانبی خاک و نفوذ آب قرار می‌گیرد. بررسی توپوگرافی قبل از فاز سازه، از چنین اشتباهاتی جلوگیری می‌کند.همچنین نقشه توپوگرافی مشخص می‌کند که آیا امکان جانمایی آسانسور هم‌تراز با پله وجود دارد یا نیاز به طراحی پلکانی و توقف‌های خاص است. در ساختمان‌های پلکانی شمال، گاهی اختلاف تراز بین طبقات به‌قدری است که آسانسور استاندارد جوابگو نیست و باید از توقف‌های نیم‌طبقه یا ورودی‌های متفاوت استفاده کرد. این تصمیمات فقط با تحلیل دقیق خطوط تراز و شیب زمین امکان‌پذیر است.



تحلیل شیب زمین و تأثیر آن بر محل چاه آسانسور

در زمین‌های شیب‌دار شمالی، شیب زمین فقط یک ویژگی طبیعی نیست؛ بلکه مهم‌ترین عامل تعیین‌کننده محل آسانسور است. اگر شیب زمین ملایم باشد، معمولاً چاه آسانسور با کمی خاک‌برداری اصلاحی می‌تواند در مرکز ساختمان قرار گیرد. اما در شیب‌های متوسط و تند، موقعیت آسانسور باید دقیقاً در نقطه‌ای جانمایی شود که کمترین اختلاف تراز با ورودی‌ها و پله‌ها داشته باشد.
شیب زمین همچنین بر عمق گودبرداری، مقدار دیوار حائل موردنیاز، ابعاد فونداسیون و نوع سازه بتنی چاه تأثیر مستقیم دارد. در برخی پروژه‌ها، بخشی از چاه آسانسور در نقطه‌ای قرار می‌گیرد که ارتفاع آن نسبت به ورودی اصلی بیش از حد است و همین موضوع باعث ایجاد توقف‌های غیرضروری یا ارتفاع بیش از حد طبقات می‌شود.
به‌طور کلی:

• شیب زمین ملایم (۵٪ تا ۱۰٪): جانمایی آسان‌تر

• شیب متوسط (۱۰٪ تا ۲۰٪): نیاز به طراحی پلکانی

• شیب تند (۲۰٪ به بالا): نیاز به ورودی‌های چندگانه و دیوارهای حائل

تأثیر انواع شیب بر طراحی آسانسور

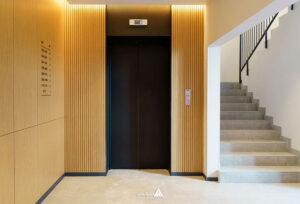

جانمایی آسانسور نسبت به پله و ورودی

در زمین‌های شیب‌دار شمالی، جانمایی آسانسور بدون درنظرگرفتن پله و ورودی ساختمان، یکی از رایج‌ترین خطاهای طراحی است. برخلاف ساختمان‌های شهری که معمولاً ورودی در یک تراز مشخص تعریف می‌شود، در این نوع زمین‌ها ممکن است ورودی اصلی در میانه یا حتی بالاترین تراز قرار داشته باشد. بنابراین محل آسانسور باید به‌گونه‌ای انتخاب شود که حداقل اختلاف تراز بین آسانسور، پله و ورودی‌ها ایجاد شود.از نظر اصول طراحی، بهترین حالت زمانی است که آسانسور و راه‌پله در یک هسته مشترک (Core) جانمایی شوند. این کار علاوه بر بهبود دسترسی، باعث کاهش هزینه‌های سازه‌ای و افزایش ایمنی در زمان تخلیه اضطراری می‌شود. در پروژه‌های شمالی که شیب زمین زیاد است، گاهی مشاهده می‌شود آسانسور در یک بلوک جدا و پله در بلوک دیگر اجرا می‌شود که این موضوع هم بهره‌برداری را سخت می‌کند و هم ارزش ملک را کاهش می‌دهد.نکته مهم دیگر، ارتباط آسانسور با ورودی همکف واقعی است، نه همکف ظاهری. در بسیاری از ساختمان‌های شیب‌دار، آنچه به‌عنوان همکف معرفی می‌شود، در واقع یک طبقه میانی است و دسترسی اصلی از سطح پایین‌تری انجام می‌گیرد. اگر آسانسور در این تراز توقف نداشته باشد، عملاً کاربران مجبور به استفاده از پله می‌شوند و کارایی آسانسور زیر سؤال می‌رود. به همین دلیل، تعیین تراز صفر پروژه باید همزمان با جانمایی آسانسور انجام شود.



طراحی ورودی‌های چندگانه برای آسانسور در زمین‌های شمالی

در زمین‌های شمالی، اغلب ساختمان‌ها از دو سو دسترسی دارند: یک سمت بالادست که به خیابان یا حیاط بالا متصل است، و سمت پایین‌دست که معمولاً ورودی پارکینگ یا فضای سرویس قرار دارد. به همین دلیل آسانسور باید در دو تراز توقف داشته باشد تا کاربران مجبور به استفاده از پله نباشند. اگر ساختمان فقط یک ورودی دارد اما اختلاف تراز زیاد است، ممکن است نیاز به توقف نیم‌سطحی باشد. این نوع طراحی، دسترسی را ساده‌تر و ارزش ملک را بالاتر می‌برد. برای موفقیت در این بخش، آسانسور باید در هسته مرکزی سازه قرار بگیرد تا ارتباط پله و ورودی در بهترین حالت انجام شود.
🔹 چرا ورودی چندگانه؟

• کاربران هر دو سمت ساختمان دسترسی دارند

• اختلاف تراز جبران می‌شود

• ارزش سازه و ملک افزایش می‌یابد

تعیین تراز صفر پروژه و ورودی اصلی آسانسور

در پروژه‌هایی که روی زمین‌های شمالی شیب‌دار اجرا می‌شوند، تعیین تراز صفر از مهم‌ترین بخش‌های طراحی آسانسور است. برخلاف ساختمان‌های مسطح که تراز صفر معمولاً همان سطح ورودی اصلی است، در زمین‌های شیب‌دار ممکن است ورودی اصلی در تراز پایین‌دست، میانی یا حتی بالادست قرار گیرد. این تفاوت باعث می‌شود اگر تراز صفر اشتباه انتخاب شود، آسانسور نتواند دسترسی مناسبی به ورودی‌ها فراهم کند و عملاً کارایی خود را از دست بدهد. برای مثال، ممکن است ورودی اصلی در سمت خیابان پایین واقع شده باشد اما آسانسور تنها در میانه مسیر توقف داشته باشد و کاربر مجبور شود از پله استفاده کند. به همین دلیل، تعیین تراز صفر باید براساس نقشه توپوگرافی و نقطه ورود کاربران انجام شود، نه براساس ظاهر ساختمان. اگر ورودی اصلی از سمت پایین‌دست باشد، آسانسور باید توقف کامل در این تراز داشته باشد. همچنین اختلاف تراز بین ورودی‌های مختلف باید در مراحل طراحی لحاظ شود تا چاه آسانسور بیش از حد بلند یا کوتاه نشود.



نقش سازه بتنی و کف‌سازی در تثبیت چاه آسانسور

در زمین‌های شیب‌دار شمالی، چاه آسانسور یکی از حساس‌ترین اجزای سازه است و کوچک‌ترین ضعف در سازه بتنی یا کف‌سازی می‌تواند در آینده باعث انحراف ریل‌ها، لرزش کابین و حتی از کار افتادن آسانسور شود. برخلاف تصور برخی مجریان، چاه آسانسور فقط یک فضای عمودی نیست؛ بلکه یک عضو باربر است که باید نیروهای قائم، جانبی و رطوبتی را به‌درستی تحمل کند.سازه بتنی چاه آسانسور در این نوع زمین‌ها باید کاملاً یکپارچه و متصل به فونداسیون اصلی ساختمان اجرا شود. اجرای دیوارهای چاه به‌صورت جداگانه یا با تأخیر نسبت به اسکلت اصلی، یکی از اشتباهات رایج در پروژه‌های شمال است. این کار باعث می‌شود چاه آسانسور رفتار سازه‌ای متفاوتی نسبت به بدنه ساختمان داشته باشد و در نتیجه، در اثر نشست‌های نامتقارن، ترک‌های مویی و عمیق در دیواره‌ها ایجاد شود.از طرف دیگر، کف‌سازی چاه آسانسور نقش بسیار مهمی در پایداری کل سیستم دارد. در زمین‌های نمناک و شیب‌دار، کف چاه باید روی بتن مگر مناسب، لایه عایق رطوبتی و در صورت نیاز سیستم زهکشی اجرا شود. در بسیاری از پروژه‌های ناموفق دیده شده که کف چاه مستقیماً روی خاک طبیعی اجرا شده و پس از چند فصل بارندگی، دچار نشست یا آب‌گرفتگی شده است؛ مشکلی که اصلاح آن هزینه‌بر و گاهی غیرممکن است.

طراحی فونداسیون و سازه نگهبان چاه آسانسور در شیب

فونداسیون آسانسور در زمین‌های شیب‌دار شمالی یکی از پیچیده‌ترین بخش‌های طراحی است، زیرا فشار خاک در شیب زمین هرگز یکسان نیست و بارهای جانبی به‌مراتب بیشتر از زمین‌های مسطح است. در چنین پروژه‌هایی، معمولاً لازم است دیواره‌های چاه آسانسور به دیوار حائل تبدیل شوند و نسبت به فشارهای جانبی خاک مقاوم‌سازی شوند. علاوه بر این، سازه نگهبان باید قبل از اجرای چاه آسانسور اجرا شود تا از ریزش خاک و رانش احتمالی جلوگیری کند. اگر سازه نگهبان به‌درستی طراحی نشود، در آینده لرزش کابین، انحراف ریل‌ها و ترک‌های عمقی در دیواره‌ها رخ می‌دهد. همچنین فونداسیون چاه آسانسور باید حتماً به فونداسیون اصلی ساختمان متصل شود تا نشست نامتقارن ایجاد نشود. در پروژه‌های شمالی که خاک مرطوب و سست است، لازم است لایه‌های بتن مگر، زهکش عمقی و عایق رطوبتی چندلایه اجرا شود. بدون این مراحل، رطوبت و نشست، عملکرد آسانسور را به‌صورت جدی مختل می‌کند.



بررسی گزینه‌های نصب موتورخانه بالا یا پایین

در طراحی آسانسور برای زمین‌های شیب‌دار شمالی، انتخاب محل موتورخانه یکی از تصمیمات کلیدی است که مستقیماً بر هزینه اجرا، ایمنی و طول عمر تجهیزات تأثیر می‌گذارد. برخلاف ساختمان‌های معمولی، در این نوع زمین‌ها الزاماً بهترین گزینه، موتورخانه بالا نیست و گاهی نصب موتورخانه در پایین چاه آسانسور منطقی‌تر و کم‌ریسک‌تر خواهد بود.موتورخانه در بالا معمولاً دسترسی ساده‌تر برای سرویس و نگهداری فراهم می‌کند و از نظر استانداردهای قدیمی انتخاب رایجی بوده است. اما در زمین‌های شیب‌دار، اجرای موتورخانه در بالاترین تراز ساختمان ممکن است نیازمند خاک‌برداری اضافه، دیوار حائل یا افزایش ارتفاع سازه باشد. همچنین در مناطق شمالی با رطوبت و بارندگی زیاد، نفوذ آب از سقف موتورخانه یکی از مشکلات متداول است که در صورت عایق‌کاری ضعیف، آسیب جدی به موتور و تابلو فرمان وارد می‌کند.موتورخانه پایین (MRL یا موتورخانه در پایین‌دست) در بسیاری از پروژه‌های شمالی عملکرد بهتری دارد؛ به‌خصوص زمانی که پایین‌ترین تراز ساختمان به پارکینگ یا انبار اختصاص یافته باشد. در این حالت، دسترسی به موتورخانه ساده‌تر شده و نیاز به سازه اضافه در بام کاهش می‌یابد. البته باید توجه داشت که موتورخانه پایین در زمین‌های نمناک نیازمند زهکشی قوی، عایق‌کاری دقیق و تهویه مناسب است تا از تجمع رطوبت و بخار جلوگیری شود.نکته مهم این است که انتخاب محل موتورخانه نباید صرفاً بر اساس سلیقه کارفرما یا عادت مجری انجام شود. در زمین‌های شیب‌دار شمالی، این تصمیم باید با درنظرگرفتن توپوگرافی زمین، مسیر حرکت آب، کاربری طبقات و نوع سیستم آسانسور گرفته شود. تجربه نشان داده پروژه‌هایی که این موضوع را در فاز طراحی حل کرده‌اند، در مرحله اجرا و بهره‌برداری با حداقل مشکل مواجه شده‌اند.





انتخاب محل موتورخانه بر اساس شیب زمین و ورودی‌ها

در ساختمان‌هایی که روی زمین شیب‌دار شمالی ساخته می‌شوند، محل موتورخانه تنها یک انتخاب فنی نیست؛ بلکه یک تصمیم استراتژیک وابسته به شیب، اختلاف تراز و موقعیت ورودی‌هاست. اگر ورودی اصلی در تراز پایین‌دست باشد، موتورخانه در پایین چاه معمولاً منطقی‌تر است؛ چون ارتفاع چاه کمتر شده و سرعت اجرای سازه بیشتر خواهد بود. اما اگر ورودی اصلی در تراز بالادست باشد، موتورخانه بالا دسترسی بهتری برای سرویس‌کار فراهم می‌کند. در مناطق شمالی که رطوبت دائمی وجود دارد، موتورخانه بالا نیازمند سقف‌سازی و عایق‌کاری اصولی است تا از نفوذ آب جلوگیری شود؛ در مقابل موتورخانه پایین نیازمند زهکشی و تهویه قوی است. این نکته از نظر اقتصادی هم اهمیت دارد:
🔸 موتورخانه بالا → هزینه سازه بیشتر
🔸 موتورخانه پایین → هزینه عایق و زهکشی بیشتر
جمع‌بندی: انتخاب محل موتورخانه باید براساس محیط اجرا شود، نه عادت یا سلیقه.



اهمیت زهکشی و ایزولاسیون در زمین‌های نمناک

در زمین‌های شمالی شیب‌دار، رطوبت یک عامل دائمی و غیرقابل‌حذف است؛ بنابراین به‌جای مقابله موقتی با آن، باید از ابتدا مدیریت اصولی رطوبت در طراحی آسانسور در نظر گرفته شود. زهکشی و ایزولاسیون چاه آسانسور در این مناطق نه یک گزینه اضافی، بلکه یک الزام اجرایی است که نادیده گرفتن آن می‌تواند کل سیستم را با خطر جدی مواجه کند.زهکشی مناسب باعث می‌شود آب‌های سطحی و زیرسطحی قبل از رسیدن به کف چاه آسانسور، به مسیرهای ایمن هدایت شوند. در بسیاری از پروژه‌های شمال کشور دیده شده که عدم اجرای زهکش پیرامونی یا کف‌خواب، باعث تجمع آب در پایین‌ترین نقطه ساختمان شده است؛ نقطه‌ای که معمولاً چاه آسانسور در آن قرار دارد. این آب‌گرفتگی علاوه بر آسیب به تجهیزات، باعث زنگ‌زدگی ریل‌ها، خرابی سنسورها و کاهش عمر مفید آسانسور می‌شود.ایزولاسیون چاه آسانسور نیز باید متناسب با شرایط اقلیمی شمال انجام شود. استفاده از عایق‌های معمولی که برای مناطق خشک طراحی شده‌اند، در اینجا جوابگو نیست. دیواره‌ها و کف چاه باید با عایق رطوبتی چندلایه، درزگیری اصولی و در صورت امکان پوشش محافظ اجرا شوند. تجربه نشان داده پروژه‌هایی که فقط به یک لایه قیرگونی اکتفا کرده‌اند، پس از یکی دو فصل بارندگی دچار نشت آب شده‌اند و هزینه اصلاح آن چند برابر هزینه اجرای صحیح اولیه بوده است.





راهکار جلوگیری از رانش و فشار جانبی خاک در چاه آسانسور

در زمین‌های شیب‌دار شمالی، فشار جانبی خاک معمولاً از سمت پایین‌دست بیشتر است و همین فشار باعث تغییر شکل تدریجی دیواره چاه و انحراف ریل‌ها می‌شود. بنابراین چاه آسانسور باید نه‌تنها تحمل بارهای قائم را داشته باشد، بلکه مانند دیوار حائل تقویتی نیز عمل کند. استفاده از سازه نگهبان، یکی از اصلی‌ترین روش‌های کنترل رانش است؛ این سازه با مهار جانبی خاک، فشار را به سیستم باربر اصلی منتقل می‌کند. علاوه بر این، باید از ژئوگرید یا ژئوتکستایل برای تقویت خاک پشت دیواره چاه استفاده شود، چون این لایه‌ها حرکت افقی خاک را محدود می‌کنند. از طرف دیگر، زهکشی محیطی باعث کاهش وزن و فشار آب اشباع در خاک می‌شود و خطر رانش را به‌طور چشمگیری کم می‌کند. اجرای درست این عناصر کمک می‌کند سازه چاه حتی در صورت بارندگی شدید یا خاک‌برداری سنگین، دچار رانش نشود.
🔹 راهکارهای ضروری در همین پاراگراف:

• تقویت دیواره چاه ← مثل دیوار حائل

• ژئوگرید و ژئوتکستایل ← افزایش پایداری خاک

• زهکشی پیرامونی ← کاهش فشار آب

طراحی زهکشی تخصصی برای جلوگیری از تجمع آب در چاه آسانسور

در زمین‌های نمناک شمالی، چاه آسانسور در پایین‌ترین نقطه ساختمان قرار می‌گیرد و همین موضوع باعث تجمع آب سطحی و زیرسطحی می‌شود. اگر زهکشی اصولی انجام نشود، کف چاه در مدت کوتاهی آب می‌گیرد و تجهیزات با سرعت بسیار بالایی دچار خوردگی می‌شوند. بهترین روش، ترکیب چند سیستم زهکشی است: لوله‌های سوراخ‌دار پیرامونی برای جمع‌آوری آب، لایه شنی فیلترشده برای هدایت رطوبت و ژئوتکستایل برای جلوگیری از ورود رس. در این مدل اجرا، آب قبل از رسیدن به کف چاه جمع‌آوری و از مسیر امن خارج می‌شود. علاوه بر این، وجود پمپ کف‌کش اضطراری ضروری است؛ زیرا بارندگی‌های شدید می‌تواند حجم آب ورودی را افزایش دهد. طراحی درست زهکشی نه‌تنها عمر مفید آسانسور را افزایش می‌دهد، بلکه هزینه نگهداری سالانه را هم کاهش می‌دهد.
🔹 اجزای اصلی زهکشی در همین متن:

• لایه ژئوتکستایل

• لوله‌های سوراخ‌دار

• شن شسته

• پمپ اضطراری

طراحی مسیر دسترسی اضطراری با شیب زیاد

در ساختمان‌هایی که روی زمین‌های شیب‌دار شمالی ساخته می‌شوند، طراحی مسیر دسترسی اضطراری اهمیت دوچندانی پیدا می‌کند. در شرایط قطعی برق، خرابی آسانسور یا وقوع حوادث طبیعی مانند رانش زمین و زلزله، تنها راه امن خروج ساکنان، مسیرهای دسترسی جایگزین هستند. اگر این مسیرها با شیب زیاد و بدون استانداردهای لازم طراحی شوند، عملاً در زمان بحران کارایی خود را از دست می‌دهند.یکی از اشتباهات رایج، اکتفا به یک راه‌پله باریک و پرشیب در کنار آسانسور است. در زمین‌های شیب‌دار، اختلاف تراز طبقات گاهی بیش از حد معمول است و همین موضوع باعث می‌شود پله‌ها شیب غیرمجاز پیدا کنند. طراحی اصولی ایجاب می‌کند که مسیر دسترسی اضطراری دارای پاگردهای مناسب، عرض استاندارد و نرده‌های ایمن باشد تا افراد سالمند، کودکان و حتی نیروهای امدادی بتوانند از آن استفاده کنند.همچنین باید توجه داشت که مسیر دسترسی اضطراری نباید در مسیر حرکت آب‌های سطحی یا نقاط لغزنده قرار گیرد. در بسیاری از پروژه‌های شمالی دیده شده که پله اضطراری در فضای باز و بدون پوشش مناسب اجرا شده و در زمان بارندگی عملاً غیرقابل‌استفاده شده است. ترکیب شیب زیاد، رطوبت و کف‌سازی نامناسب، یکی از خطرناک‌ترین شرایط را در زمان تخلیه اضطراری ایجاد می‌کند. به همین دلیل، طراحی این مسیر باید همزمان با جانمایی آسانسور و با درنظرگرفتن شرایط اقلیمی انجام شود.

تعیین تعداد توقف‌ها و اختلاف تراز طبقات در ساختمان‌های شیب‌دار

اختلاف تراز بین طبقات یکی از ویژگی‌های اصلی ساختمان‌های شیب‌دار شمالی است و این موضوع باعث طراحی متفاوت تعداد توقف‌های آسانسور می‌شود. ممکن است طبقه‌ای که در سمت شمال ساختمان همکف محسوب می‌شود، در سمت جنوب یک طبقه زیرزمین تلقی گردد. به همین دلیل در بسیاری از پروژه‌ها لازم است آسانسور به‌جای توقف‌های استاندارد، به توقف‌های نیم‌سطحی یا با اختلاف تراز کوچک‌تر مجهز شود. اگر این اختلاف تراز در طراحی آسانسور در نظر گرفته نشود، کاربر مجبور به استفاده از پله می‌شود و کاربرد اصلی آسانسور از بین می‌رود. برای مثال، در ساختمانی سه‌طبقه ممکن است نیاز به چهار توقف وجود داشته باشد، زیرا یک تراز اضافه در پایین‌دست ایجاد می‌شود. طراحی درست تعداد توقف‌ها، علاوه‌بر کارایی، باعث کاهش سرعت حرکت کاربران در فضا و افزایش ارزش ملک می‌شود. از سوی دیگر، تعداد توقف‌ها روی هزینه نصب و انتخاب نوع سیستم تاثیر مستقیم دارد. در پروژه‌های شیب‌دار با توقف‌های متعدد، معمولاً سیستم کششی انتخاب مناسب‌تری است.

مزایای تعیین صحیح توقف‌ها:

• دسترسی کامل کاربران

• کاهش استفاده از پله

• افزایش ارزش ملک

• کاهش خطاهای سازه‌ای

استفاده از آسانسور با مکانیزم کششی یا هیدرولیکی؟

انتخاب بین آسانسور کششی و هیدرولیکی در زمین‌های شمالی شیب‌دار، یکی از تصمیمات کاملاً فنی است که اگر صرفاً بر اساس قیمت یا پیشنهاد فروشنده انجام شود، در بلندمدت مشکلات جدی ایجاد می‌کند. هرکدام از این مکانیزم‌ها مزایا و محدودیت‌هایی دارند که باید با شرایط زمین، ارتفاع ساختمان و میزان رطوبت تطبیق داده شوند.آسانسور کششی معمولاً برای ساختمان‌های چندطبقه و ارتفاع بیشتر انتخاب مناسب‌تری است. این سیستم مصرف انرژی بهینه‌تری دارد، سرعت بالاتری ارائه می‌دهد و برای کاربری‌های مسکونی و آپارتمانی شمال کشور بسیار رایج است. اما در زمین‌های شیب‌دار، اجرای چاه آسانسور کاملاً شاقول و پایدار اهمیت حیاتی دارد؛ زیرا کوچک‌ترین نشست یا انحراف سازه‌ای می‌تواند روی عملکرد سیم‌بکسل‌ها و ریل‌ها تأثیر منفی بگذارد. بنابراین استفاده از آسانسور کششی بدون اجرای دقیق سازه و فونداسیون، ریسک‌پذیر خواهد بود.آسانسور هیدرولیکی در پروژه‌های ویلایی شمال و ساختمان‌های کم‌ارتفاع روی زمین‌های شیب‌دار، گزینه‌ای بسیار کاربردی محسوب می‌شود. این سیستم حساسیت کمتری به انحراف جزئی چاه دارد و نیاز به موتورخانه در بالا ندارد؛ موضوعی که در زمین‌های شیب‌دار یک مزیت مهم است. البته باید توجه داشت که سیستم هیدرولیک نسبت به رطوبت و نشت روغن حساس است و اگر زهکشی و ایزولاسیون به‌درستی اجرا نشود، هزینه‌های نگهداری آن افزایش خواهد یافت.در نهایت، انتخاب بین این دو مکانیزم باید بر اساس شیب زمین، تعداد توقف‌ها، کاربری ساختمان و شرایط رطوبتی منطقه انجام شود. تجربه پروژه‌های شمال کشور نشان می‌دهد که هیچ گزینه‌ای به‌طور مطلق بهتر نیست؛ بلکه انتخاب درست، انتخابی است که با واقعیت زمین و سازه هماهنگ باشد.

هزینه تقریبی اجرای آسانسور در زمین شیب‌دار

هزینه اجرای آسانسور در زمین‌های شمالی شیب‌دار معمولاً بیش از پروژه‌های مشابه در زمین‌های مسطح است و این موضوع کاملاً منطقی است. علت اصلی، افزایش هزینه‌های جانبی مانند خاک‌برداری، سازه نگهبان، زهکشی، ایزولاسیون و اصلاح فونداسیون است؛ نه صرفاً قیمت خود آسانسور. متأسفانه بسیاری از کارفرماها در ابتدای پروژه فقط قیمت کابین و تجهیزات را در نظر می‌گیرند و در ادامه با هزینه‌های پیش‌بینی‌نشده مواجه می‌شوند.به‌طور تقریبی، در یک ساختمان مسکونی ۳ تا ۵ توقف در زمین شیب‌دار شمال، هزینه اجرای آسانسور (شامل سازه چاه، تجهیزات، نصب و راه‌اندازی) می‌تواند ۲۰ تا ۴۰ درصد بیشتر از پروژه مشابه در زمین صاف باشد. اگر نیاز به دیوار حائل، زهکش عمیق یا تقویت خاص فونداسیون وجود داشته باشد، این عدد حتی بیشتر هم می‌شود. در پروژه‌های ویلایی خاص، گاهی هزینه‌های عمرانی از هزینه خود آسانسور پیشی می‌گیرد.عامل مهم دیگر در برآورد هزینه، نوع سیستم آسانسور است. آسانسورهای هیدرولیکی معمولاً هزینه اولیه کمتری دارند، اما در زمین‌های نمناک ممکن است هزینه نگهداری بالاتری ایجاد کنند. در مقابل، آسانسورهای کششی هزینه نصب بالاتری دارند، اما اگر سازه به‌درستی اجرا شده باشد، در بلندمدت اقتصادی‌تر خواهند بود. بنابراین برآورد هزینه باید با دید بلندمدت انجام شود، نه صرفاً بر اساس قیمت اولیه.

اشتباهات رایج در طراحی آسانسور در زمین شیب‌دار شمالی

یکی از مهم‌ترین مشکلات پروژه‌های آسانسوری شمال ایران، تکرار خطاهای طراحی است. رایج‌ترین خطا، نادیده گرفتن شیب در تعیین تراز صفر است؛ نتیجه؟ آسانسور به ورودی واقعی سرویس نمی‌دهد. خطای دیگر، اجرای فونداسیون چاه به‌صورت مستقل از فونداسیون ساختمان است که باعث انحراف ریل‌ها و لرزش کابین می‌شود. بسیاری از طراحان، زهکشی را مسئله‌ای جانبی می‌دانند و فقط یک لایه قیر یا ایزوگام اجرا می‌کنند؛ اما در شرایط شمالی، این ساده‌سازی یک اشتباه پرهزینه است. انتخاب اشتباه محل موتورخانه یا سیستم آسانسور نیز از خطاهای رایج است. در نهایت بیشترین آسیب از نادیده گرفتن فشار جانبی خاک به وجود می‌آید — یعنی چاه مانند دیوار حائل طراحی نشده و سازه دچار رانش می‌شود.
🔹 نتیجه اشتباهات داخل متن:

• لرزش

• آب‌گرفتگی

• ترک ساختمانی

• خرابی زودرس

در پایان

طراحی و جانمایی آسانسور در زمین‌های شمالی شیب‌دار، یک فرآیند صرفاً تأسیساتی نیست؛ بلکه ترکیبی از مطالعات زمین، تحلیل سازه، شرایط اقلیمی و انتخاب درست سیستم آسانسور است. تجربه پروژه‌های اجراشده در شمال کشور نشان می‌دهد هرجا این عوامل از ابتدا به‌صورت یکپارچه دیده شده‌اند، آسانسور بدون مشکل و با هزینه نگهداری منطقی به بهره‌برداری رسیده است.بی‌توجهی به نقشه توپوگرافی، جانمایی نادرست نسبت به ورودی و پله، اجرای ضعیف فونداسیون و نادیده گرفتن رطوبت و زهکشی، از مهم‌ترین دلایل شکست پروژه‌های آسانسوری در زمین‌های شیب‌دار هستند. این اشتباهات معمولاً در زمان نصب دیده نمی‌شوند، اما در سال‌های بعد خود را به‌شکل لرزش، خرابی تجهیزات و افزایش هزینه‌ها نشان می‌دهند.اگر آسانسور از همان فاز طراحی معماری و سازه، متناسب با شیب زمین شمالی طراحی شود، نه‌تنها ایمنی و عملکرد بهتری خواهد داشت، بلکه ارزش نهایی ساختمان را نیز به‌طور محسوسی افزایش می‌دهد. آسانسور در این نوع پروژه‌ها یک آپشن لوکس نیست؛ بلکه یک ضرورت مهندسی‌شده است.

سوالات متداول

آیا نصب آسانسور در زمین‌های شیب‌دار شمالی محدودیت دارد؟

خیر، اما نیازمند طراحی تخصصی است. با بررسی توپوگرافی، خاک و شرایط رطوبتی، می‌توان آسانسور را با ایمنی کامل اجرا کرد.

برای زمین‌های شیب‌دار شمال، آسانسور هیدرولیکی بهتر است یا کششی؟

در ساختمان‌های کم‌ارتفاع و ویلایی معمولاً هیدرولیکی گزینه مناسب‌تری است، اما در ساختمان‌های چندطبقه با سازه پایدار، آسانسور کششی عملکرد بهتری دارد.

مهم‌ترین عامل خرابی آسانسور در شمال چیست؟

نفوذ رطوبت به چاه آسانسور و فونداسیون ضعیف، مهم‌ترین عوامل خرابی و افزایش هزینه نگهداری هستند.

آیا هزینه آسانسور در زمین شیب‌دار خیلی بیشتر است؟

بله، معمولاً بین ۲۰ تا ۴۰ درصد افزایش هزینه وجود دارد که بیشتر مربوط به عملیات عمرانی و زیرسازی است، نه خود تجهیزات آسانسور.

آیا می‌توان آسانسور را بعد از ساخت ساختمان اضافه کرد؟

امکان‌پذیر است، اما در زمین‌های شیب‌دار شمالی بسیار پرهزینه و محدود خواهد بود. بهترین زمان، فاز طراحی اولیه است.







بررسی توپوگرافی زمین	تحلیل شیب، اختلاف تراز و انتخاب بهترین نقطه ورود و خروج آسانسور
مطالعات مکانیک خاک	تعیین میزان رطوبت، مقاومت، نوع خاک و رفتار سازه‌ای مقابل بار
جانمایی آسانسور	ارتباط با ورودی‌ها، راه‌پله‌ها، رمپ‌ها و مسیرهای دسترسی
انتخاب نوع سیستم آسانسور	کششی، هیدرولیکی یا MRL بر اساس ارتفاع و شرایط زمین
طراحی چاه آسانسور و سازه نگهبان	تعیین ابعاد، آرماتور، فشار جانبی خاک و عمق فونداسیون
اجرا و راه‌اندازی	زهکشی، ایزولاسیون، نصب، تست عملکرد و تحویل نهایی
چالش ناپایداری خاک	خاک‌های سست (رس، ماسه، مواد آلی) ممکن است باعث نشست موضعی و ترک‌خوردگی شوند.
چالش رطوبت و آب‌های سطحی	جریان آب باران به سمت پایین‌دست (محل چاه آسانسور) خطر نفوذ آب و خرابی تجهیزات را افزایش می‌دهد.
