فاصله استاندارد چاله آسانسور با دیوارها چقدر است؟

فاصله استاندارد چاله آسانسور با دیوارها عددی سلیقه‌ای یا تقریبی نیست، بلکه کاملاً وابسته به نوع آسانسور، ظرفیت، سرعت، نوع ریل و سیستم تعلیق است. با این حال، بر اساس مقررات ملی ساختمان و استانداردهای اجرایی رایج در ایران، حداقل فاصله افقی بین تجهیزات متحرک آسانسور (مثل کابین، وزنه تعادل و ریل‌ها) تا دیواره چاله باید به‌گونه‌ای باشد که هیچ‌گونه تماس، گیرکردگی یا محدودیت حرکتی ایجاد نشود.در تجربه‌های اجرایی، معمولاً فاصله خالص بین دیواره چاله و ریل کابین یا وزنه تعادل نباید کمتر از ۵ تا ۷ سانتی‌متر باشد. این فاصله برای نصب صحیح ریل، اجرای براکت‌ها، رگلاژ نهایی و همچنین جبران خطاهای جزئی سازه‌ای ضروری است. اگر این فاصله کمتر در نظر گرفته شود، نصاب مجبور به برش، تخریب یا استفاده از راه‌حل‌های غیراستاندارد می‌شود که مستقیماً ایمنی را کاهش می‌دهد.

نکته بسیار مهم اینجاست که فاصله چاله فقط در پلان افقی بررسی نمی‌شود؛ بلکه باید در تمام ارتفاع چاله، از کف تا زیر اولین توقف، یکنواخت و بدون پیش‌آمدگی باشد. وجود بیرون‌زدگی بتن، ستون، وال‌پست یا حتی ملات اضافی می‌تواند باعث رد شدن چاله در بازدید اولیه و توقف کامل پروژه آسانسور شود.

خلاصه عددی برای درک بهتر:

• فاصله حداقل ریل تا دیوار: ۵ تا ۷ سانتی‌متر
• فاصله امن برای نصب و رگلاژ راحت: ۸ تا ۱۰ سانتی‌متر
• فاصله کمتر از ۵ سانتی‌متر: پرریسک و معمولاً مردود در بازرسی

جدول پاسخ سریع

این جدول خلاصه‌ی مهم‌ترین فاصله‌هاست. توضیحات کامل‌تر را پایین‌تر مقاله آورده‌ایم.

نکته مهم:
این‌ها «حداقل‌های ایمن» هستند. اگر فاصله کمتر شود، ریسک برخورد، مردودی بازرسی و هزینه اصلاح بالا می‌رود.

حداقل فاصله چاله آسانسور در انواع ظرفیت‌ها چقدر است؟

وقتی صحبت از فاصله چاله آسانسور می‌شود، خیلی‌ها دنبال یک «عدد قطعی» هستند؛ اما واقعیت این است که فاصله دقیق، به نوع آسانسور، ظرفیت، نوع ریل و حتی کیفیت اجرای چاله بستگی دارد. با این حال، برای اینکه بتوانی تصمیم درست بگیری، می‌توانیم از یک راهنمای ساده و قابل فهم استفاده کنیم. این اعداد بهت کمک می‌کند اگر در مرحله ساخت یا بازسازی هستی، اشتباهات پرهزینه انجام ندهی.

جدول زیر، یک جمع‌بندی عملی از تجربه‌های اجرایی + الزامات رایج است:

نکته مهم:
این‌ها «حداقل‌های ایمن» هستند؛ اگر فاصله کمتر شود، نصب سخت‌تر، هزینه‌ها بیشتر و احتمال مردودی در بازرسی بالاتر می‌رود.

• فاصله کمتر = ریسک گیرکردن تجهیزات

• فاصله مناسب = نصب راحت‌تر + سرویس ایمن‌تر



دلایل اهمیت این فاصله از نظر ایمنی

اولین و مهم‌ترین دلیل اهمیت فاصله استاندارد چاله آسانسور با دیوار، جلوگیری از برخورد اجزای متحرک آسانسور با سازه است. کابین و وزنه تعادل در حین حرکت، مخصوصاً در سرعت‌های بالا، دارای نوسان‌های جزئی هستند. اگر فاصله کافی با دیواره‌ها وجود نداشته باشد، این نوسان می‌تواند باعث سایش، ضربه یا حتی گیرکردن سیستم شود؛ اتفاقی که مستقیماً ایمنی سرنشینان را تهدید می‌کند.

دلیل دوم، ایمنی تکنسین سرویس و نجات است. در شرایط اضطراری یا سرویس‌های دوره‌ای، تکنسین ممکن است وارد چاله آسانسور شود. فاصله مناسب با دیوارها فضای مانور، دسترسی به تجهیزات و امکان خروج ایمن را فراهم می‌کند. چاله‌های تنگ و غیراستاندارد، یکی از عوامل اصلی حوادث کاری در صنعت آسانسور هستند؛ چیزی که متأسفانه در پروژه‌های قدیمی زیاد دیده می‌شود.

نکته سوم، عملکرد صحیح تجهیزات ایمنی مانند بافرها و پاراشوت است. این تجهیزات نیاز به فضای آزاد مشخصی دارند تا در زمان فعال شدن، انرژی را به‌درستی جذب کنند. اگر فاصله چاله با دیوار کمتر از حد استاندارد باشد، مسیر عملکرد این تجهیزات مختل می‌شود و در شرایط بحرانی، آسانسور نمی‌تواند واکنش ایمن مورد انتظار را نشان دهد.

جمع‌بندی ایمنی به‌صورت بولت‌پوینت:

• کاهش خطر برخورد کابین و وزنه با سازه
• افزایش ایمنی تکنسین در سرویس و نجات
• تضمین عملکرد صحیح تجهیزات ایمنی
• کاهش استهلاک و خرابی زودهنگام قطعات



تفاوت در انواع چاهک (فلزی، بتنی، پیش‌ساخته)

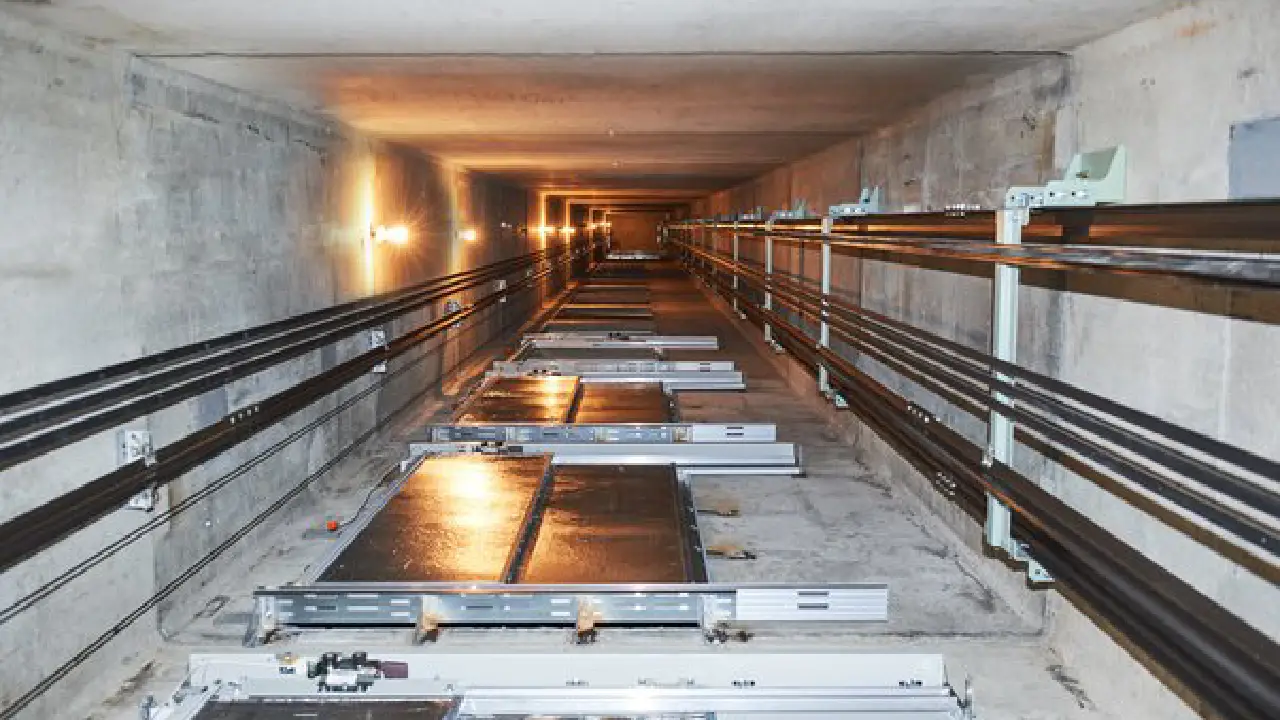

نوع چاهک آسانسور تأثیر مستقیم روی فاصله استاندارد با دیوارها دارد؛ چون هر سیستم سازه‌ای، دقت اجرا، تلرانس و رفتار متفاوتی دارد. در پروژه‌های بتنی سنتی، معمولاً با خطای اجرایی بیشتری مواجه هستیم، در حالی که چاهک‌های فلزی یا پیش‌ساخته به‌صورت صنعتی و با دقت بالاتر اجرا می‌شوند. همین تفاوت باعث می‌شود فاصله‌گذاری در هرکدام منطق مخصوص خودش را داشته باشد.

در چاهک‌های بتنی، به دلیل بتن‌ریزی دستی، قالب‌بندی و احتمال بیرون‌زدگی ستون یا دیوار، معمولاً توصیه می‌شود فاصله اطمینان بیشتری نسبت به حداقل استاندارد در نظر گرفته شود. در بسیاری از پروژه‌ها دیده‌ام که فاصله اسمی درست بوده، اما به‌خاطر ناهمواری دیواره، عملاً فضای نصب ریل از بین رفته و کار به تخریب کشیده شده است.

چاهک‌های فلزی و پیش‌ساخته به دلیل طراحی مهندسی‌شده، دقت میلی‌متری و کنترل کیفیت کارخانه‌ای، امکان رعایت دقیق فاصله استاندارد را فراهم می‌کنند. البته این به شرطی است که نصب نهایی هم توسط تیم حرفه‌ای انجام شود؛ چون کوچک‌ترین خطا در شاقولی یا تراز، کل مزیت سیستم را از بین می‌برد.





مقایسه انواع چاهک از نظر فاصله و ایمنی

نوع چاهک	دقت اجرا	ریسک کاهش فاصله	نیاز به فاصله اطمینان بیشتر	احتمال اصلاح بعدی
بتنی سنتی	متوسط تا پایین	بالا	زیاد	زیاد
فلزی	بالا	کم	متوسط	کم
پیش‌ساخته	بسیار بالا	بسیار کم	حداقل	بسیار کم

نکات اجرایی مهم:

• در چاهک بتنی همیشه ۲ تا ۳ سانتی‌متر فاصله اطمینان اضافه در نظر بگیر
• در چاهک فلزی، کنترل شاقولی مهم‌تر از خود عدد فاصله است
• چاهک پیش‌ساخته اگر درست نصب شود، کم‌دردسرترین گزینه است

فاصله چاله آسانسور با فونداسیون و کف چاهک

خیلی از مشکلات نصب آسانسور، دقیقاً از جایی شروع می‌شود که کف چاهک درست طراحی نشده است. بسیاری فکر می‌کنند فقط باید عمق چاله مناسب باشد؛ درحالی‌که فاصله کف تا تجهیزات، محل نصب بافرها و even زهکشی آب هم بسیار مهم است. وقتی کف چاله خیلی بالا زده شود، نصاب مجبور می‌شود بافرها را غیراستاندارد نصب کند یا ارتفاع مفید حرکت کمتر شود. و اگر بیش‌ازحد پایین ساخته شود، هزینه بتن‌ریزی و اصلاح بالا می‌رود. بهترین حالت این است که کف چاهک طبق نقشه، با درنظرگرفتن محل دقیق بافر، فضای سرویس و احتمال ورود آب اجرا شود. وجود رطوبت و تجمع آب، دشمن بلبرینگ‌ها و سیستم‌های برقی است و در بازرسی‌ها هم به‌شدت حساسیت دارد. بنابراین فاصله کف تا پایین‌ترین نقطه حرکت تجهیزات باید کاملاً حساب‌شده و ایمن باشد — نه صرفاً «طبق تجربه بنا».

بعد از این توضیح، نکات کاربردی:

• محل بافرها قبل از بتن‌ریزی مشخص شود

• کف چاهک شیب ملایم به سمت جمع‌آوری آب داشته باشد

• هیچ لوله تأسیساتی از کف چاه عبور نکند

• فضای دسترسی برای نظافت و سرویس باقی بماند

اشتباهات رایج کارفرماها در تعیین فاصله چاله

بخش زیادی از هزینه‌های اضافی، به‌خاطر چند اشتباه ساده اما تکراری اتفاق می‌افتد. کارفرما معمولاً نگاهش به معماری و متراژ مفید است و سعی می‌کند چاله را «کم‌جا» در نظر بگیرد؛ اما همین چند سانتی‌متر کم‌کاری، بعداً به تخریب، تأخیر پروژه و مردودی در بازرسی منجر می‌شود. یکی از اشتباهات رایج، اعتماد به ابعاد معماری بدون تطبیق با نقشه شرکت آسانسوری است. اشتباه دیگر، نادیده گرفتن بیرون‌زدگی ستون‌ها و وال‌پست‌هاست که بعد از نازک‌کاری تازه خودش را نشان می‌دهد. بعضی‌ها هم فاصله‌ها را دقیق تا حداقل‌ها می‌آورند و برای خطای اجرایی هیچ تلرانسی باقی نمی‌گذارند؛ نتیجه یعنی دردسر حتمی.

اشتباهات پرتکرار:

• طراحی چاله فقط بر اساس پلان معماری

• ندادن تلرانس ۲ تا ۳ سانتی‌متر برای خطاهای اجرایی

• اجرای تاسیسات داخل چاله

• ناهماهنگی بین مهندس سازه و شرکت آسانسوری

• اعتماد به «تجربه کارگر» به‌جای نقشه مصوب

هرکدام از این موارد، به‌تنهایی می‌تواند پروژه را متوقف کند.

نقش مهندس سازه در طراحی چاله آسانسور

برخلاف تصور رایج، طراحی چاله آسانسور فقط مسئولیت شرکت آسانسوری نیست؛ مهندس سازه نقش تعیین‌کننده‌ای در درست یا غلط بودن فاصله چاله با دیوار دارد. اگر مهندس سازه از همان فاز طراحی معماری و سازه‌ای، ابعاد دقیق چاله، محل ریل‌ها، نوع آسانسور و الزامات استاندارد را در نظر نگیرد، حتی بهترین شرکت آسانسوری هم در اجرا به مشکل می‌خورد.

در پروژه‌های حرفه‌ای، مهندس سازه باید قبل از اجرای فونداسیون و دیوارهای اطراف چاله، نقشه تیپ آسانسور (شامل فاصله ریل تا دیوار، محل وزنه تعادل، ضخامت دیوارها و فضای نصب درب‌ها) را بررسی و با نقشه سازه تطبیق دهد. تجربه شخصی من نشان داده بیش از ۶۰٪ مشکلات فاصله غیراستاندارد چاله، ریشه در همین عدم هماهنگی اولیه بین سازه و آسانسور دارد.

نکته مهم دیگر، پیش‌بینی بارهای دینامیکی آسانسور است. مهندس سازه باید بداند که دیوارهای اطراف چاله فقط جداکننده فضا نیستند، بلکه تحت تأثیر ارتعاش، ضربه‌های احتمالی و بار تجهیزات قرار می‌گیرند. اگر دیوار بیش از حد به تجهیزات نزدیک باشد، هم ایمنی کاهش پیدا می‌کند و هم ترک‌خوردگی و تخریب زودهنگام سازه محتمل می‌شود.

وظایف کلیدی مهندس سازه به‌صورت خلاصه:

• تعیین ابعاد دقیق چاله بر اساس نوع آسانسور
• هماهنگی با نقشه‌های شرکت آسانسوری
• کنترل فاصله ریل‌ها تا دیواره‌ها
• پیش‌بینی تلرانس اجرایی و خطای ساخت
• لحاظ‌کردن بارهای دینامیکی آسانسور



مشکلاتی که در اثر فاصله غیراستاندارد ایجاد می‌شود

اولین و شایع‌ترین مشکل فاصله غیراستاندارد چاله آسانسور با دیوار، عدم امکان نصب صحیح ریل‌ها است. وقتی فاصله کمتر از حد مجاز باشد، براکت‌ها به‌درستی جا نمی‌خورند یا مجبور می‌شویم آن‌ها را به‌صورت غیراصولی کوتاه یا تغییرشکل دهیم. این کار شاید در لحظه نصب جواب بدهد، اما در بلندمدت باعث لقی ریل، لرزش کابین و افزایش استهلاک قطعات می‌شود.

مشکل دوم، رد شدن آسانسور در مرحله بازرسی و اخذ تأییدیه است. بازرس‌ها به فاصله‌های ایمنی بسیار حساس‌اند، مخصوصاً در چاله. اگر فاصله کابین یا وزنه تعادل با دیوار کمتر از مقدار استاندارد باشد، حتی اگر آسانسور به‌ظاهر کار کند، تأیید نهایی صادر نمی‌شود. در این مرحله معمولاً کارفرما تازه متوجه می‌شود که اصلاح چاله، بسیار پرهزینه‌تر از اجرای درست اولیه بوده است.

سومین مشکل، افزایش خطرات ایمنی در شرایط اضطراری است. در آسانسورهایی که فاصله چاله با دیوار کم است، در زمان ترمز اضطراری یا فعال شدن بافرها، احتمال برخورد تجهیزات با سازه بالا می‌رود. این موضوع نه‌تنها به تجهیزات آسیب می‌زند، بلکه می‌تواند جان سرنشینان یا تکنسین حاضر در چاله را به خطر بیندازد؛ موضوعی که در گزارش‌های حوادث هم بارها به آن اشاره شده است.

مشکلات رایج به‌صورت خلاصه:

• نصب غیراصولی ریل و براکت
• لرزش و صدای غیرعادی کابین
• رد شدن در بازرسی نهایی
• افزایش هزینه‌های تعمیر و نگهداری
• خطرات جدی برای ایمنی افراد

هزینه اصلاح چاله با فاصله نامناسب

هزینه اصلاح چاله آسانسور وقتی فاصله آن با دیوارها غیراستاندارد باشد، معمولاً چند برابر هزینه اجرای درست اولیه است. دلیلش هم مشخص است: اصلاح چاله اغلب یعنی تخریب، برش بتن، جابه‌جایی دیوار، تقویت سازه یا حتی تغییر کامل جانمایی آسانسور. این کارها نه‌تنها هزینه‌بر هستند، بلکه زمان پروژه را هم به‌شدت عقب می‌اندازند.

در پروژه‌هایی که فاصله کم است، ساده‌ترین حالت اصلاح، تراش یا برش موضعی بتن است؛ اما همین روش هم اگر دیوار باربر باشد یا آرماتور اصلی درگیر شود، دیگر ساده نیست و نیاز به تأیید مهندس سازه و تقویت دارد. در موارد شدیدتر، کار به تخریب دیوار، اجرای دیوار جدید یا حتی کاهش ابعاد کابین می‌کشد که هر کدام تبعات فنی و مالی خاص خودشان را دارند.

نکته‌ای که کارفرماها معمولاً دیر متوجه می‌شوند این است که هزینه اصلاح فقط هزینه ساختمانی نیست. تأخیر در نصب آسانسور، خواب سرمایه، تغییر قرارداد با شرکت آسانسوری و حتی جریمه دیرکرد پروژه همگی جزو هزینه‌های پنهان فاصله غیراستاندارد چاله هستند؛ هزینه‌هایی که در برآورد اولیه دیده نمی‌شوند اما عملاً فشار اصلی را وارد می‌کنند.

برآورد تقریبی هزینه‌ها (تجربی):

• اصلاح جزئی (تراش بتن، برش موضعی): هزینه کم تا متوسط
• اصلاح سازه‌ای (دیوار باربر، تقویت): هزینه بالا
• تغییر طراحی آسانسور یا کابین: هزینه بسیار بالا
• تأخیر پروژه و هزینه‌های جانبی: غیرقابل پیش‌بینی اما سنگین

حداقل فاصله ایمن برای تکنسین (ایستادن، نجات و خروج اضطراری)

چاله آسانسور فقط برای حرکت کابین ساخته نمی‌شود؛ افراد آموزش‌دیده در زمان سرویس، تعمیر یا نجات اضطراری وارد چاله می‌شوند. اگر فاصله‌ها کافی نباشد، کوچک‌ترین خطا می‌تواند جان تکنسین را به خطر بیندازد. به همین دلیل، در استانداردها چیزی فراتر از «فاصله ریل تا دیوار» مطرح است: فضای پناه و ایستادن ایمن.

به‌طور خلاصه، در چاله باید:

• فضای ایستادن بدون برخورد با تجهیزات وجود داشته باشد

• هنگام ترمز یا فعال شدن بافر، خطری ایجاد نشود

• مسیر خروج اضطراری باز و قابل دسترس باشد

در چاه‌های تنگ، احتمال گیرکردن، ضربه و آسیب بسیار بیشتر است. بنابراین اگر در مرحله ساخت هستی، همیشه چند سانتی‌متر فاصله اطمینان برای تکنسین در نظر بگیر — این کار مستقیم روی ایمنی، عمر سیستم و تأییدیه نهایی اثر دارد.

نظر سازمان نظام مهندسی درباره فاصله چاله آسانسور با دیوار

از نگاه سازمان نظام مهندسی ساختمان، چاله آسانسور یک جزء کاملاً تخصصی از ساختمان محسوب می‌شود و باید دقیقاً مطابق ضوابط فنی و مقررات ملی اجرا شود. فاصله چاله با دیوارها از مواردی است که هم در مرحله کنترل نقشه و هم در بازدیدهای اجرایی به‌صورت جدی بررسی می‌شود و معمولاً جای اغماض ندارد.در رویه اجرایی نظام مهندسی، اگر مشخص شود فاصله‌های چاله آسانسور با حداقل‌های استاندارد هم‌خوانی ندارد، مسئولیت آن مستقیماً متوجه طراح و ناظر سازه خواهد بود. در چنین شرایطی، نه‌تنها تأیید آسانسور به تعویق می‌افتد، بلکه ممکن است برای ادامه کار، اصلاح اجباری سازه به کارفرما ابلاغ شود؛ حتی اگر بخش‌های دیگر ساختمان تکمیل شده باشند.

نکته مهم این است که نظام مهندسی به فاصله چاله فقط به‌عنوان یک عدد نگاه نمی‌کند، بلکه کارکرد ایمنی آن فاصله برای نصب، بهره‌برداری و نجات اضطراری را ملاک قرار می‌دهد. به همین دلیل، در بعضی پروژه‌ها دیده شده که فاصله از نظر عددی نزدیک به حداقل بوده، اما به‌دلیل ناهمواری دیوار یا اجرای غیردقیق، مردود اعلام شده است.

جمع‌بندی نگاه نظام مهندسی:

• فاصله چاله جزو الزامات غیرقابل چشم‌پوشی است
• مسئولیت مستقیم با طراح و ناظر سازه است
• اصلاح بعد از اجرا پذیرفته می‌شود، اما پرهزینه و زمان‌بر
• معیار فقط عدد نیست؛ ایمنی و قابلیت اجرا هم بررسی می‌شود



الزامات مقررات ملی ساختمان در مورد چاله آسانسور

بر اساس مقررات ملی ساختمان ایران، چاله آسانسور جزو فضاهای حساس و ایمنی‌محور محسوب می‌شود و باید به‌گونه‌ای طراحی و اجرا شود که نصب، بهره‌برداری، سرویس و عملیات نجات بدون خطر انجام شود. فاصله چاله آسانسور با دیوارها یکی از مواردی است که به‌صورت مستقیم در این مقررات به آن اشاره شده و به‌عنوان حداقل الزام ایمنی شناخته می‌شود.در مقررات، تأکید اصلی روی این موضوع است که هیچ‌یک از اجزای متحرک آسانسور (کابین، وزنه تعادل، ریل‌ها و تجهیزات ایمنی) نباید در هیچ شرایطی با دیواره‌های چاله تماس داشته باشند. به همین دلیل، فاصله‌ها به‌صورت حداقلی تعریف شده‌اند و مسئولیت در نظر گرفتن تلرانس اجرایی بر عهده طراح و مجری گذاشته شده است، نه بازرس یا شرکت آسانسوری.

نکته مهم دیگر در مقررات ملی ساختمان این است که چاله آسانسور باید عاری از هرگونه پیش‌آمدگی، بازشو غیرمجاز، لوله‌کشی اضافی یا المان مزاحم باشد. حتی اگر فاصله عددی درست باشد، وجود یک بیرون‌زدگی کوچک می‌تواند کل چاله را از نظر مقرراتی مردود کند. این موضوع در بازدیدهای نهایی بسیار سخت‌گیرانه بررسی می‌شود.

الزامات کلیدی مقررات ملی به‌صورت خلاصه:

• رعایت حداقل فاصله ایمن تجهیزات تا دیوار
• یکنواخت بودن فاصله در کل ارتفاع چاله
• ممنوعیت هرگونه پیش‌آمدگی در محدوده حرکت
• امکان دسترسی ایمن برای سرویس و نجات
• تطابق کامل اجرا با نقشه‌های مصوب

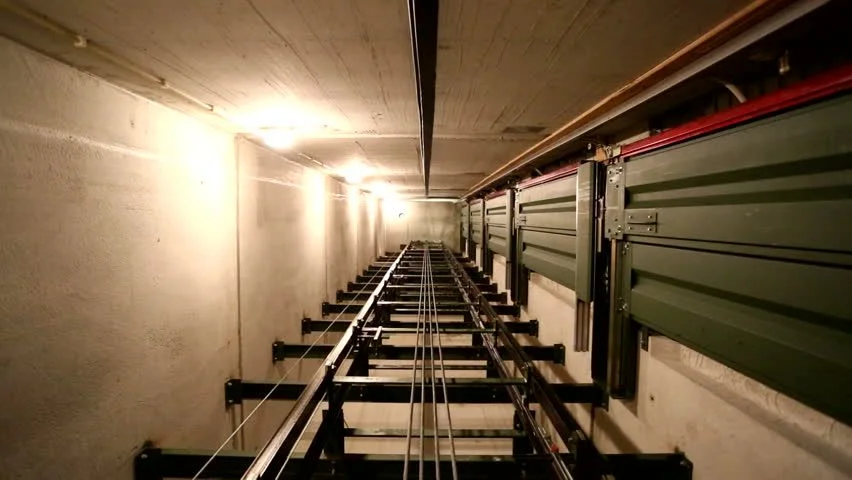

ارتباط فاصله چاله با نصب درب طبقات

فاصله استاندارد چاله آسانسور با دیوار، ارتباط مستقیم و بسیار مهمی با نصب صحیح درب‌های طبقات دارد؛ موضوعی که خیلی وقت‌ها تا زمان نصب درب‌ها جدی گرفته نمی‌شود. اگر فاصله چاله از دیوار به‌درستی رعایت نشده باشد، چارچوب درب، ریل درب و مکانیزم قفل ایمنی با محدودیت فضا مواجه می‌شوند و نصب استاندارد عملاً غیرممکن می‌شود.در بسیاری از پروژه‌ها دیده‌ام که فاصله چاله در بخش کابین درست است، اما در ناحیه درب طبقات، دیوار یا ستون جلو آمده و فضای نصب فریم درب را گرفته است. نتیجه این می‌شود که نصاب مجبور به برش دیوار، تغییر ابعاد درب یا نصب غیراستاندارد می‌شود؛ کاری که هم ایمنی را کاهش می‌دهد و هم احتمال رد شدن در بازرسی را بالا می‌برد.

نکته کلیدی این است که فاصله چاله باید به‌گونه‌ای باشد که لبه دیوار، محل نصب فریم درب و مسیر حرکت کابین کاملاً هم‌راستا و آزاد باشند. کوچک‌ترین اختلاف در این ناحیه، باعث گیرکردن درب، تنظیم نشدن قفل ایمنی و ایجاد صدا و لرزش در طول بهره‌برداری می‌شود.

مشکلات رایج درب طبقات در چاله‌های غیراستاندارد:

• عدم تراز بودن فریم درب
• گیرکردن یا سخت باز و بسته شدن درب
• عمل نکردن صحیح قفل ایمنی
• رد شدن آسانسور در تست ایمنی درب‌ها

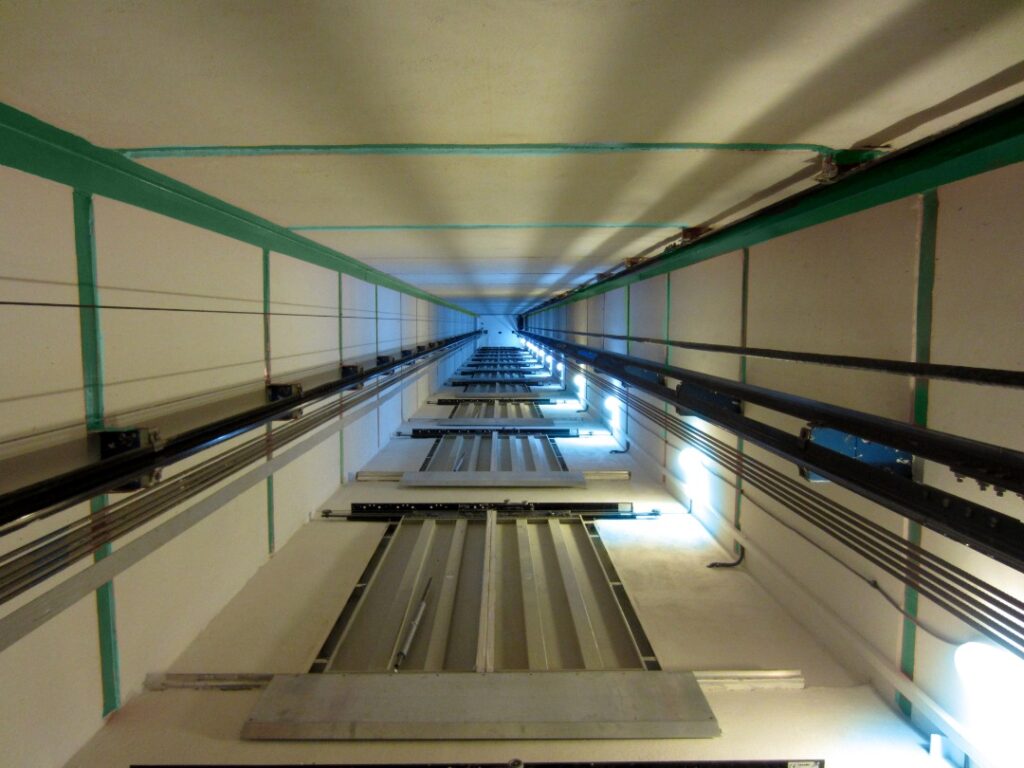

چطور فاصله چاله را قبل از نصب آسانسور بررسی کنیم؟

بهترین زمان بررسی فاصله استاندارد چاله آسانسور با دیوار، قبل از ورود تیم نصب آسانسور و حتی قبل از نازک‌کاری ساختمان است. هرچه این بررسی زودتر انجام شود، اصلاحات ساده‌تر، کم‌هزینه‌تر و بدون تخریب‌های سنگین خواهد بود. متأسفانه در خیلی از پروژه‌ها این بررسی به بعد از اتمام سازه موکول می‌شود که عملاً دست همه را می‌بندد.

اولین قدم، بررسی نقشه اجرایی آسانسور و تطبیق آن با ابعاد واقعی چاله است. این کار باید با متر، تراز، شاقول و ترجیحاً توسط فردی انجام شود که با استانداردهای آسانسور آشناست، نه صرفاً یک نیروی ساختمانی. فاصله ریل‌ها تا دیوار، فضای وزنه تعادل، محل نصب درب‌ها و یکنواختی دیواره‌ها باید در تمام ارتفاع چاله کنترل شود.

قدم دوم، بازدید مشترک مهندس سازه و کارشناس آسانسور است. این بازدید کمک می‌کند اگر اختلافی بین نقشه و اجرا وجود دارد، قبل از نصب شناسایی شود. در پروژه‌های حرفه‌ای، حتی قبل از بتن‌ریزی نهایی چاله، این بازدید انجام می‌شود تا ریسک به صفر نزدیک شود.

چک‌لیست کاربردی بررسی فاصله چاله:

• اندازه‌گیری فاصله ریل تا دیوار در چند نقطه
• کنترل یکنواختی دیواره‌ها در کل ارتفاع
• بررسی بیرون‌زدگی ستون، دیوار یا تأسیسات
• تطبیق ابعاد واقعی با نقشه آسانسور
• ثبت ایرادات قبل از شروع نصب



فاصله استاندارد چاله آسانسور از نظر EN-81 و مقررات ایران (ساده و کاربردی)

خیلی از کارفرماها و ناظران می‌پرسند:
«طبق استاندارد چه عددی درست است؟»

استاندارد EN-81 و مقررات ملی ساختمان ایران روی یک نکته تأکید دارند:
هیچ‌کدام از اجزای متحرک آسانسور نباید در هیچ شرایطی با دیوار تماس داشته باشند، حتی هنگام لرزش و نوسان.

به زبان ساده یعنی:

• فقط “نصب شدن” کافی نیست

• باید فضای آزاد ایمن وجود داشته باشد

• خطاهای اجرایی و تلرانس‌ها هم باید دیده شود

جمع‌بندی ساده:

• حداقل فاصله باید طوری باشد که تماس «ناممکن» شود

• در کل ارتفاع چاله یکنواخت باشد

• هرگونه بیرون‌زدگی، ملات اضافه یا ستون → مردودی احتمالی

بنابراین اگر بین «حداقل» و «ایمن‌تر» مرددی:

👉 همیشه گزینه ایمن‌تر را انتخاب کن؛ اصلاح بعدی بسیار پرهزینه‌تر است.

در پایان

فاصله استاندارد چاله آسانسور با دیوار، خط قرمز ایمنی آسانسور است.
نه جایی برای سلیقه دارد، نه قابل چشم‌پوشی است و نه با راه‌حل‌های موقتی می‌شود از کنار آن گذشت. رعایت این فاصله یعنی نصب راحت، تأیید سریع، ایمنی بالا و آسودگی خیال کارفرما در بلندمدت.بی‌توجهی به این موضوع، دیر یا زود خودش را به‌صورت هزینه، تأخیر، رد بازرسی یا حتی حادثه نشان می‌دهد. چیزی که در پروژه‌های درست اجراشده، اصلاً اتفاق نمی‌افتد.



سوالات متداول

آیا فاصله کم چاله همیشه باعث رد آسانسور می‌شود؟

اگر فاصله کمتر از حداقل ایمنی باشد یا عملکرد تجهیزات را مختل کند، بله؛ تقریباً همیشه مردود می‌شود.

آیا می‌توان با تغییر کابین یا تجهیزات، مشکل فاصله را حل کرد؟

در بعضی موارد محدود بله، اما معمولاً پرهزینه است و راه‌حل ایده‌آل محسوب نمی‌شود.

چه کسی مسئول اصلاح فاصله غیراستاندارد چاله است؟

در اغلب موارد، مسئولیت با طراح و مجری سازه است، نه شرکت آسانسوری.

بهترین زمان بررسی فاصله چاله چه موقع است؟

قبل از نصب آسانسور و ترجیحاً قبل از اتمام سازه و نازک‌کاری.
