سنسور در آسانسور چیست و چرا اهمیت دارد؟
سنسور در آسانسور، در سادهترین تعریف، چشم و گوش سیستم است. هر تصمیمی که تابلو فرمان میگیرد، هر توقف نرمی که کابین انجام میدهد و هر واکنش ایمنی که در شرایط خطر اتفاق میافتد، به دادهای وابسته است که سنسورها ارسال میکنند. بدون سنسور، آسانسور عملاً یک سیستم کور و ناشنواست.
از دید اجرایی، سنسورها فقط قطعات جانبی نیستند؛ مستقیم روی ایمنی، استهلاک قطعات و رضایت کاربر تأثیر میگذارند. تجربه من در پروژههای مسکونی و تجاری نشان داده ۷۰٪ خرابیهای تکرارشونده آسانسور، ریشه در انتخاب اشتباه یا تنظیم نادرست سنسور دارد، نه موتور یا تابلو.
نکتهای که خیلی از کارفرماها نمیدانند این است که سنسور مناسب:
- عمر موتور و درب را افزایش میدهد
- مصرف برق را کاهش میدهد
- خطای انسانی را تا حد زیادی حذف میکند
- و مهمتر از همه، ریسک حادثه را به حداقل میرساند
جدول نکات مهم مقاله
| موضوع | نکته کلیدی |
|---|---|
| نقش سنسور در آسانسور | سنسورها پایه ایمنی، عملکرد نرم و کاهش استهلاک آسانسور هستند |
| رایجترین سنسور درب | فتوسل هنوز پرکاربردترین سنسور در پروژههای مسکونی است |
| ایمنترین انتخاب برای درب | سنسورهای مادون قرمز چندپردهای |
| اهمیت سنسور فشار | کنترل بار کابین و کمک به نجات اضطراری |
| نقش سنسور حرارتی | محافظت از موتور و تابلو فرمان |
| پروژههای پرتردد | ترکیب چند سنسور بهترین عملکرد را ایجاد میکند |
| عامل اصلی خطای سنسور | نصب و تنظیم نادرست، نه کیفیت قطعه |
معرفی انواع سنسورهای رایج در کابین آسانسور
در کابین آسانسور، ما با چند خانواده اصلی سنسور سروکار داریم که هرکدام وظیفه مشخصی دارند. برخلاف تصور رایج، همه سنسورها برای «ایمنی درب» نیستند و بعضی مستقیماً در عملکرد نجات اضطراری یا حفاظت تجهیزات نقش دارند.
مهمترین سنسورهای مورد استفاده در کابین:
- فتوسل (چشمی درب)
- سنسور فشار (Load ، Pressure Sensor)
- سنسور حرارتی (ترموسنسور)
- سنسور حرکتی (Motion Sensor)
- سنسورهای مادون قرمز چندپردهای
در پروژههای اقتصادی معمولاً فقط از فتوسل استفاده میشود، اما در پروژههای حرفهای (بیمارستانی، هتل، برجهای پرتردد) ترکیب چند سنسور است که ایمنی واقعی ایجاد میکند، نه یک قطعه خاص.
نحوه انتخاب سنسور آسانسور بر اساس نوع درب
نوع درب آسانسور یکی از مهمترین عواملی است که روی انتخاب سنسور تأثیر میگذارد، اما معمولاً کمتر به آن توجه میشود. رفتار درب لولایی با درب اتوماتیک کاملاً متفاوت است و به همین دلیل نیاز به سنسورهای متفاوتی دارد. انتخاب اشتباه در این بخش میتواند باعث خطای مکرر درب، استهلاک موتور درب و حتی کاهش ایمنی شود.
در دربهای لولایی، معمولاً فضای نصب محدود است و حرکت درب سادهتر از دربهای اتوماتیک است. در این شرایط، استفاده از فتوسل ساده یا سنسورهای مادون قرمز کوچک میتواند کافی باشد. اما در دربهای اتوماتیک، بهخصوص مدلهای سانترال و تلسکوپی، شرایط کاملاً فرق میکند. سرعت بسته شدن درب بیشتر است و احتمال برخورد با مانع افزایش پیدا میکند، بنابراین سنسورهای دقیقتر اهمیت بیشتری دارند.
راهنمای انتخاب سنسور بر اساس نوع درب:
-
درب لولایی: فتوسل ساده یا مادون قرمز کوچک
-
درب اتوماتیک سانترال: فتوسل چندپردهای
-
درب تلسکوپی: سنسور مادون قرمز چندپردهای
-
دربهای پرتردد: ترکیب فتوسل و سنسور حرکتی
در تجربه اجرایی، بیشترین خطای درب زمانی اتفاق میافتد که سنسور مناسب برای نوع درب انتخاب نشده باشد، نه زمانی که قطعه خراب باشد. دربهای تلسکوپی بهدلیل حرکت چندلنگهای، حساستر هستند و اگر سنسور دقیق نداشته باشند، برخورد درب با مانع تقریباً اجتنابناپذیر است.
بهطور خلاصه، انتخاب سنسور باید قبل از نصب درب و بر اساس مکانیزم آن انجام شود، نه بعد از بروز خطا.
جایگاه سنسورها از نگاه یک نصاب با تجربه
اگر بخواهم خیلی صادقانه بگویم، تفاوت یک آسانسور «بیدردسر» با یک آسانسور «همیشه خراب»، دقیقاً همینجاست:
انتخاب سنسور مناسب ، نصب درست و تنظیم اصولی
- توقفهای ناگهانی
- خطای درب
- گیر کردن مسافر
- و حتی سوختن برد فرمان شده است

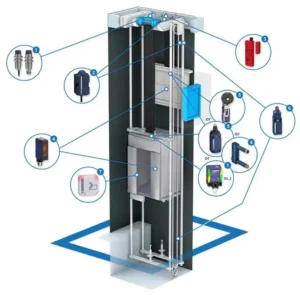

محل نصب سنسورهای آسانسور در کابین و موتورخانه
عملکرد درست سنسور تا حد زیادی به محل نصب آن وابسته است. حتی بهترین سنسور هم اگر در جای مناسب نصب نشود، نمیتواند عملکرد قابلاعتمادی داشته باشد. به همین دلیل، محل نصب سنسورها در کابین و موتورخانه باید با دقت انتخاب شود.
در کابین، فتوسل یا سنسور مادون قرمز معمولاً روی لبه داخلی چارچوب درب نصب میشود تا مسیر عبور مسافر را پوشش دهد. ارتفاع نصب این سنسورها اهمیت زیادی دارد، چون اگر فقط یک نقطه محدود را پوشش دهند، ممکن است برخی موانع تشخیص داده نشوند.
محل نصب سنسورهای رایج:
-
فتوسل: دو طرف درب کابین
-
سنسور مادون قرمز: چارچوب کامل درب
-
سنسور فشار: زیر کابین یا روی سیستم تعلیق
-
سنسور حرارتی: موتور یا داخل تابلو فرمان
-
سنسور حرکتی: سقف یا بالای درب کابین
جدول محل نصب سنسورها:
| نوع سنسور | محل نصب |
|---|---|
| فتوسل | چهارچوب درب کابین |
| مادون قرمز | ستون کامل درب |
| فشار | سیستم تعلیق کابین |
| حرارتی | موتورخانه یا تابلو |
| حرکتی | سقف کابین |
در نصب سنسورها، دسترسی برای سرویس و محافظت در برابر ضربه اهمیت زیادی دارد. اگر سنسور در محل درستی نصب شود، هم خطا کمتر میشود و هم نگهداری آسانتر خواهد بود.
در نهایت، محل نصب سنسور به اندازه انتخاب خود سنسور مهم است و این دو باید همزمان در نظر گرفته شوند.
فتوسل چطوری کار میکند؟ مزایا و معایب
فتوسل یا سنسور نوری درب آسانسور، قدیمیترین و در عین حال رایجترین سنسوری است که تقریباً همه ما با آن سروکار داشتهایم. عملکرد آن بر پایه ارسال و دریافت یک پرتو نوری است؛ به این صورت که یک فرستنده در یک سمت درب و یک گیرنده در سمت مقابل نصب میشود و تا زمانی که این پرتو قطع نشود، سیستم اجازه بسته شدن کامل درب را میدهد.
در عمل، زمانی که دست، پا یا هر مانعی بین این دو قرار میگیرد، پرتو قطع شده و تابلو فرمان دستور توقف یا باز شدن درب را صادر میکند. سادگی همین مکانیزم باعث شده فتوسل، هنوز هم انتخاب اول بسیاری از پروژههای مسکونی باشد.
اما از نگاه اجرایی، فتوسل یک شمشیر دولبه است. اگر نصب، تراز و تنظیم آن دقیق انجام نشود، بهجای افزایش ایمنی، تبدیل به عامل خطا میشود. بارها در پروژهها دیدهام که فقط بهدلیل کمی کج شدن پایه فتوسل یا نشستن گردوغبار روی لنز، آسانسور دچار خطای مکرر درب شده است.
از نظر مزایا، فتوسل قیمت مناسب، نصب سریع و سازگاری بالایی با اکثر تابلوفرمانها دارد. اما در مقابل، حساسیت آن به نور محیط، آلودگی و ضربه، باعث میشود در فضاهای پرتردد یا صنعتی، همیشه بهترین انتخاب نباشد. اینجاست که سنسورهای پیشرفتهتر وارد بازی میشوند.
بررسی سنسور فشار در سیستمهای نجات اضطراری
سنسور فشار در آسانسور، برخلاف فتوسل، مستقیماً با درب کار ندارد. وظیفه اصلی آن تشخیص وزن یا فشار واردشده به کابین است؛ اطلاعاتی که هم در ایمنی و هم در عملکرد هوشمند آسانسور نقش کلیدی دارد.
در سیستمهای نجات اضطراری، سنسور فشار کمک میکند تابلو فرمان تشخیص دهد آیا کابین بیشازحد مجاز بارگیری شده یا نه. این موضوع بهخصوص در زمان قطع برق یا فعال شدن سیستم UPS اهمیت زیادی دارد، چون تصمیمگیری اشتباه میتواند باعث توقف نامناسب کابین شود.
در آسانسورهایی که سنسور فشار دقیق ندارند، معمولاً شاهد این مشکلات هستیم:
- توقف کابین بین طبقات در شرایط اضطراری
- فشار بیشازحد به موتور و ترمز
- افزایش استهلاک سیمبکسل و فلکه
سنسور فشار باکیفیت، کمک میکند آسانسور هوشمندانهتر رفتار کند؛ مثلاً در بارهای سنگین، شتاب و ترمز را اصلاح کند یا حتی اجازه حرکت ندهد. این یعنی ایمنی بالاتر و عمر بیشتر تجهیزات.
کاربرد سنسور حرارتی در ایمنی موتورها و تابلوها
سنسور حرارتی یا ترموسنسور، بیشتر از آنکه به چشم بیاید، پشتصحنه کار میکند. این سنسور وظیفه دارد دمای موتور، تابلو فرمان یا قطعات حساس را کنترل کند و در صورت افزایش غیرمجاز دما، هشدار یا فرمان قطع صادر کند.
در پروژههایی که تهویه موتورخانه ضعیف است یا آسانسور کارکرد بالایی دارد، ترموسنسور عملاً ناجی سیستم میشود. بارها پیش آمده که فقط همین قطعه کوچک، جلوی سوختن موتور یا برد اصلی را گرفته است.
از نظر من، نبود سنسور حرارتی در آسانسور، مثل رانندگی بدون آمپر آب است. ممکن است مدتی همهچیز عادی به نظر برسد، اما یکدفعه با هزینه سنگین تعمیر روبهرو میشوید. بهخصوص در تابلوهای اینورتردار، کنترل دما اهمیت دوچندان دارد.
آیا سنسور حرکتی جایگزین فتوسل میشود؟
سنسور حرکتی در آسانسور، نسل جدیدتری از تجهیزات تشخیص حضور محسوب میشود و برخلاف فتوسل که فقط قطع یا وصل یک پرتو را میفهمد، حرکت واقعی انسان یا جسم را تشخیص میدهد. این سنسورها معمولاً بر پایه امواج مادون قرمز یا مایکروویو کار میکنند و به همین دلیل محدوده تشخیص آنها وسیعتر از فتوسلهای کلاسیک است.
در تجربه اجرایی من، سنسور حرکتی بهخوبی میتواند بسیاری از ضعفهای فتوسل را پوشش دهد؛ مخصوصاً در مواقعی که مانع دقیقاً در مسیر پرتو فتوسل قرار نمیگیرد (مثل کودک، چرخ خرید یا لبه لباس). در این شرایط، سنسور حرکتی واکنش طبیعیتری نشان میدهد و درب را باز نگه میدارد، بدون اینکه نیاز به تنظیمهای حساس نوری داشته باشد.
اما آیا میشود فتوسل را کامل کنار گذاشت؟ واقعیت این است که در اکثر پروژهها نه. سنسور حرکتی هنوز هم قیمت بالاتری دارد و در برخی محیطها ممکن است به حرکتهای غیرضروری حساس باشد. به همین دلیل در پروژههای حرفهای، معمولاً از ترکیب فتوسل و سنسور حرکتی استفاده میشود تا هم دقت بالا برود و هم خطا کاهش پیدا کند.
جدول مقایسهای از قیمت، دقت و دوام سنسورها
وقتی به مرحله انتخاب میرسیم، کارفرما و حتی بعضی مجریها معمولاً فقط «قیمت» را میبینند، در حالی که در عمل دقت و دوام هستند که هزینه واقعی پروژه را تعیین میکنند. برای همین این مقایسه را دقیقاً بر اساس تجربه اجرایی میگذارم، نه کاتالوگ فروشنده.
| نوع سنسور | دقت عملکرد | دوام در کارکرد بالا | حدود قیمت | مناسب برای چه پروژهای |
| فتوسل ساده | متوسط | متوسط | اقتصادی | مسکونی کمتردد |
| فتوسل چندپردهای | بالا | خوب | متوسط | مسکونی پرتردد |
| سنسور حرکتی | بالا | خوب | بالا | تجاری، اداری |
| سنسور فشار | بسیار بالا | بسیار خوب | متوسط تا بالا | همه پروژهها (ایمنی محور) |
| سنسور حرارتی | بالا | بسیار خوب | پایین تا متوسط | موتورخانه و تابلو |
نکتهای که همیشه به کارفرما میگویم این است که سنسور ارزان اگر باعث توقف یا خرابی شود، عملاً گرانترین انتخاب شماست. مخصوصاً در ساختمانهایی که هزینه سرویس ماهانه یا نارضایتی ساکنین مهم است.
بررسی فناوری سنسورهای مادون قرمز در درب آسانسور
سنسورهای مادون قرمز پیشرفته، نسخه تکاملیافته فتوسلهای قدیمی هستند. بهجای یک یا دو پرتو نوری، این سنسورها یک «پرده نامرئی» از چندین پرتو مادون قرمز جلوی درب ایجاد میکنند. نتیجه این میشود که تقریباً هیچ مانعی، حتی بسیار کوچک، از دید سیستم پنهان نمیماند.
در پروژههایی مثل بیمارستان، هتل یا مراکز خرید، این فناوری یک انتخاب لوکس نیست، بلکه ضرورت ایمنی محسوب میشود. چون واکنش درب سریعتر است، برخورد فیزیکی کمتر میشود و استهلاک مکانیزم درب بهطور محسوسی کاهش پیدا میکند.
از نظر نصب، این سنسورها حساستر از فتوسل ساده هستند و اگر نصاب تجربه کافی نداشته باشد، ممکن است بخشی از مزیتشان از بین برود. اما اگر درست نصب شوند، تفاوت عملکرد کاملاً محسوس است؛ هم برای مسافر، هم برای سرویسکار.
تأثیر سنسور دقیق در کاهش مصرف انرژی آسانسور
شاید در نگاه اول ارتباطی بین سنسور و مصرف انرژی دیده نشود، اما در عمل این دو کاملاً به هم وابستهاند. سنسور دقیق باعث میشود دربها بیدلیل باز و بسته نشوند، موتور تحت بار غیرواقعی کار نکند و سیستم مجبور به اصلاحهای پیدرپی نشود.
برای مثال، سنسور فشار درست تنظیمشده کمک میکند شتاب و ترمز کابین متناسب با وزن واقعی باشد. این یعنی جریانکشی کمتر، دمای پایینتر موتور و در نهایت کاهش مصرف برق. همین موضوع در مورد سنسور حرکتی و مادون قرمز هم صادق است؛ چون خطای درب کمتر مساوی است با استارت کمتر موتور درب.
در پروژههای پرتردد، همین جزئیات کوچک میتواند در پایان سال، عدد قابلتوجهی در هزینه برق و تعمیرات ایجاد کند.
رایجترین خرابی سنسورهای آسانسور و روش عیبیابی
بخش قابلتوجهی از خطاهای آسانسور به سنسورها مربوط میشود، اما در بسیاری از موارد مشکل از خرابی قطعه نیست، بلکه از نصب یا تنظیم نادرست ناشی میشود. شناخت خرابیهای رایج سنسورها میتواند زمان عیبیابی را بهطور محسوسی کاهش دهد و از تعویضهای غیرضروری جلوگیری کند.
یکی از رایجترین مشکلات، خطای فتوسل است. این خطا معمولاً بهدلیل کثیف شدن لنز، خارج شدن از تراز یا ضربهخوردگی پایه اتفاق میافتد. در این شرایط، درب بهصورت مداوم باز و بسته میشود یا بسته نمیشود.
نمونههایی از خرابیهای رایج سنسورها:
-
قطع و وصل شدن فتوسل بهدلیل آلودگی لنز
-
خطای اضافهبار ناشی از تنظیم نادرست سنسور فشار
-
قطع شدن موتور بهدلیل عملکرد ترموسنسور
-
حساسیت بیشازحد سنسور حرکتی
-
نویز الکتریکی در سنسورهای مادون قرمز
ترتیب پیشنهادی برای عیبیابی:
-
بررسی اتصالات سنسور
-
تمیز کردن سطح سنسور
-
بررسی تراز نصب
-
بررسی تنظیمات تابلو فرمان
-
تست سنسور با قطعه سالم
در بسیاری از پروژهها دیدهام که تعویض سریع سنسور، اولین واکنش است؛ در حالی که مشکل فقط یک تنظیم ساده بوده است. سنسورها معمولاً قطعات بادوامی هستند و بیشتر خطاها به شرایط نصب یا محیط مربوط میشود.
پیشنهادات برای انتخاب بهترین سنسور در پروژه شما
در ساختمان مسکونی کمتردد، فتوسل باکیفیت بههمراه سنسور حرارتی، معمولاً کافی است. اما در ساختمانهای پرتردد، ترکیب فتوسل چندپردهای یا مادون قرمز با سنسور فشار، انتخاب حرفهایتری است. در پروژههایی که جان انسان حساستر است (مثل بیمارستان)، سنسور خوب دیده نمیشود، اما نبودش خیلی زود خودش را نشان میدهد.
استانداردهای ایمنی سنسورهای آسانسور
سنسورهای آسانسور فقط یک قطعه الکترونیکی نیستند؛ بخشی از سیستم ایمنی آسانسور محسوب میشوند و باید مطابق استانداردهای مشخصی انتخاب شوند. مهمترین مرجع در این زمینه استانداردهای ایمنی آسانسور است که مشخص میکند سیستم تشخیص مانع در درب کابین باید چه سطحی از دقت و واکنش را داشته باشد.
در عمل، سنسورهای مرتبط با درب آسانسور باید بتوانند مانع را بدون تماس فیزیکی تشخیص دهند و اجازه بسته شدن درب را ندهند. به همین دلیل، در بسیاری از پروژههای جدید، استفاده از سنسورهای مادون قرمز چندپردهای بهجای فتوسلهای قدیمی توصیه میشود.
مواردی که در انتخاب سنسور ایمن باید بررسی شوند:
-
سرعت واکنش سنسور
-
محدوده پوشش تشخیص مانع
-
پایداری عملکرد در نور محیط
-
مقاومت در برابر گردوغبار
-
سازگاری با تابلو فرمان
در پروژههای پرتردد، سنسورهای چندپردهای معمولاً عملکرد قابلاعتمادتری دارند، چون چندین خط تشخیص ایجاد میکنند و احتمال عبور مانع از بین آنها بسیار کم است. این موضوع مخصوصاً در ساختمانهایی که کودکان، سالمندان یا تجهیزات بیمارستانی استفاده میکنند اهمیت بیشتری پیدا میکند.
در نهایت، انتخاب سنسور مطابق استاندارد ایمنی، فقط یک الزام فنی نیست؛ بلکه تضمینی برای عملکرد قابلاعتماد در طول زمان است.
در پایان
مقایسه سنسورهای کابین آسانسور: فتوسل، فشار، حرارتی و حرکتی
در این مقاله سعی کردم مقایسه سنسورهای کابین آسانسور را نه از نگاه کاتالوگ و فروش، بلکه از دید اجرای واقعی پروژه بررسی کنم؛ همان چیزی که بعد از تحویل آسانسور، تفاوت بین یک سیستم بیدردسر و یک آسانسور پرخطا را مشخص میکند.
واقعیت این است که هیچ سنسوری بهتنهایی «بهترین» نیست. فتوسل هنوز هم انتخاب رایج پروژههای مسکونی است، اما محدودیتهای خودش را دارد. سنسور فشار نقش حیاتی در ایمنی و مدیریت بار دارد و سنسور حرارتی عملاً محافظ نامرئی موتور و تابلو فرمان است. سنسورهای حرکتی و مادون قرمز هم وقتی وارد پروژه میشوند که دقت و کیفیت، اولویت بالاتری نسبت به قیمت داشته باشد.
اگر قرار باشد یک اصل طلایی را از دل همه این مقایسهها بیرون بکشیم، آن اصل این است:
ترکیب درست سنسورها، مهمتر از برند یا قیمت تکتک آنهاست.
پیشنهاد اجرایی کوتاه برای انتخاب سنسور
در ساختمانهای مسکونی کمتردد، استفاده از فتوسل باکیفیت بههمراه سنسور حرارتی، انتخاب منطقی و اقتصادی است. در ساختمانهای پرتردد، اضافه شدن سنسور فشار و استفاده از فتوسل چندپردهای یا مادون قرمز، هم ایمنی را بالا میبرد و هم هزینه تعمیرات آینده را کم میکند. در پروژههای حساس مثل بیمارستان، هتل یا مراکز تجاری بزرگ، استفاده از سنسورهای ساده عملاً یک ریسک غیرضروری است.
سوالات متداول
آیا فتوسل ساده هنوز هم ایمن است؟
بله، اگر از نوع باکیفیت باشد و نصب و تنظیم آن اصولی انجام شود. مشکل اصلی فتوسلهای ارزان و نصب غیرحرفهای است، نه خود تکنولوژی.
سنسور فشار فقط برای اضافهبار است؟
خیر. علاوه بر تشخیص اضافهبار، در بهینهسازی شتاب، ترمز و عملکرد نجات اضطراری نقش مهمی دارد.
سنسور حرکتی میتواند فتوسل را کامل حذف کند؟
در حال حاضر معمولاً بهصورت مکمل استفاده میشود. ترکیب این دو، نتیجه بهتری نسبت به حذف کامل فتوسل دارد.
آیا سنسورهای مادون قرمز مصرف برق را افزایش میدهند؟
خیر. حتی در بسیاری از پروژهها بهدلیل کاهش خطای درب و استارتهای اضافی، مصرف انرژی کلی کمتر هم میشود.
