پاراشوت آسانسور چیست؟
پاراشوت آسانسور یا Safety Gear یکی از مهم‌ترین تجهیزات ایمنی مکانیکی آسانسور است که در شرایط افزایش غیرعادی سرعت یا وضعیت‌های تعریف‌شده در سیستم ایمنی، با درگیر شدن روی ریل‌های راهنما به توقف کابین کمک می‌کند. پاراشوت به‌تنهایی افزایش سرعت را تشخیص نمی‌دهد؛ در سیستم‌های متداول، گاورنر وظیفه تشخیص Overspeed را بر عهده دارد و پس از تحریک مکانیزم، پاراشوت روی ریل فعال می‌شود.
پاراشوت آسانسور

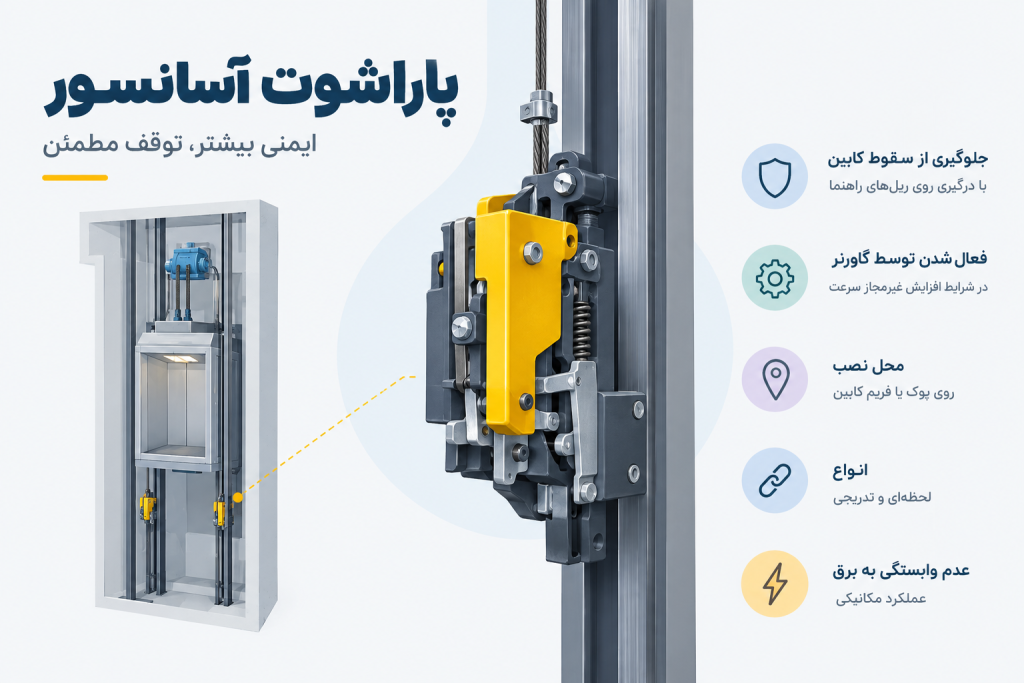

پاراشوت آسانسور در یک نگاه
| موضوع | توضیح کوتاه |
|---|---|
| پاراشوت آسانسور چیست؟ | سیستم ایمنی مکانیکی برای جلوگیری از سقوط کابین |
| محل نصب | روی یوک یا کلاف کابین |
| نحوه فعال شدن | افزایش سرعت غیرمجاز و فعال شدن گاورنر |
| انواع | پاراشوت لحظه‌ای و پاراشوت تدریجی |
| وابستگی به برق | ندارد |
| زمان تست | هنگام تحویل و بازرسی‌های ادواری |
| کاربرد اصلی | توقف اضطراری کابین روی ریل |
| ارتباط با گاورنر | گاورنر فعال می‌کند، پاراشوت متوقف می‌کند |
پاراشوت آسانسور چگونه از سقوط کابین جلوگیری می‌کند؟
وقتی سرعت کابین از حد مجاز طراحی عبور کند، گاورنر مکانیزم خود را فعال می‌کند. این تحریک از طریق سیم‌بکسل گاورنر و اهرم‌بندی به مکانیزم پاراشوت منتقل می‌شود. سپس فک‌ها یا گوه‌های پاراشوت با سطح ریل درگیر می‌شوند و نیروی اصطکاک و گیره‌ای لازم برای کاهش سرعت و توقف کابین ایجاد می‌شود.
چون کیفیت تماس پاراشوت با ریل نقش مستقیم در عملکرد ایمنی دارد، وضعیت و کیفیت ریل آسانسور و تنظیم صحیح مکانیزم باید در سرویس و بازرسی بررسی شود.
پاراشوت آسانسور
پاراشوت آسانسور کجا نصب می‌شود؟
پاراشوت روی فریم یا یوک کابین نصب می‌شود و به شکلی طراحی می‌شود که هنگام تحریک، فک‌ها یا گوه‌ها به‌صورت هماهنگ با ریل‌های راهنما درگیر شوند. محل دقیق نصب به نوع آسانسور، طراحی یوک، آرایش تعلیق و مدل Safety Gear بستگی دارد.
اجزای اصلی سیستم پاراشوت
- بدنه پاراشوت و محفظه مکانیزم
- فک‌ها یا گوه‌های درگیرشونده با ریل
- اهرم‌ها و لینک‌های انتقال حرکت
- مکانیزم برگشت و رهاسازی
- اتصالات به یوک یا فریم کابین
- سیم‌بکسل و مکانیزم ارتباط با گاورنر در سیستم‌های متداول
انواع پاراشوت آسانسور
پاراشوت‌ها بر اساس نحوه ایجاد نیروی توقف و سرعت کاری آسانسور به گروه‌های مختلف تقسیم می‌شوند. انتخاب نوع مناسب باید طبق مشخصات فنی سازنده، سرعت نامی، ظرفیت، جرم کابین و الزامات استاندارد انجام شود؛ تعداد طبقات به‌تنهایی معیار انتخاب نیست.
پاراشوت لحظه‌ای
پاراشوت لحظه‌ای در زمان درگیری نیروی توقف را در فاصله کوتاه‌تری اعمال می‌کند. این نوع معمولاً برای محدوده‌های سرعت پایین‌تر استفاده می‌شود و انتخاب آن باید دقیقاً با محدوده سرعت مجاز و مشخصات تأییدشده تجهیز هماهنگ باشد.
پاراشوت تدریجی
پاراشوت تدریجی نیروی ترمز را به‌صورت کنترل‌شده‌تری روی ریل اعمال می‌کند و برای سرعت‌های بالاتر یا پروژه‌هایی که کنترل نیروی توقف اهمیت بیشتری دارد مناسب‌تر است. در این نوع، نحوه ایجاد اصطکاک و کاهش سرعت به شکلی طراحی می‌شود که شوک توقف نسبت به مدل‌های لحظه‌ای کمتر باشد.
پاراشوت دوطرفه
در بسیاری از سیستم‌های متداول، Safety Gear کابین برای توقف حرکت رو به پایین طراحی می‌شود؛ با این حال در برخی طراحی‌ها از سیستم‌های ایمنی و گاورنرهای دوطرفه استفاده می‌شود که قابلیت واکنش به افزایش سرعت در هر دو جهت را دارند. نوع تجهیز باید با طراحی کل سیستم آسانسور هماهنگ باشد.
تفاوت پاراشوت لحظه‌ای و تدریجی
| معیار | لحظه‌ای | تدریجی |
| نحوه توقف | سریع و در فاصله کوتاه‌تر | کنترل‌شده‌تر و تدریجی |
| کاربرد رایج | سرعت‌های پایین‌تر | سرعت‌های بالاتر |
| شوک توقف | بیشتر | کمتر |
| پیچیدگی مکانیزم | کمتر | بیشتر |
| معیار انتخاب | سرعت و مشخصات سازنده | سرعت، جرم و الزامات طراحی |
پاراشوت آسانسور
تفاوت پاراشوت و ترمز موتور آسانسور
پاراشوت و ترمز موتور دو تجهیز با وظایف متفاوت‌اند. ترمز موتور بخشی از سیستم محرکه است و در توقف‌های عادی و نگه‌داشتن ماشین در حالت سکون نقش دارد؛ اما پاراشوت یک تجهیز ایمنی مکانیکی مستقل روی کابین است که برای شرایط اضطراری طراحی شده است.
| ویژگی | ترمز موتور | پاراشوت |
| محل عملکرد | روی ماشین کشش/موتور | روی فریم کابین و درگیری با ریل |
| کاربرد اصلی | توقف و نگهداری عادی | توقف ایمنی در شرایط اضطراری |
| نوع عملکرد | الکترومکانیکی | مکانیکی |
| ارتباط با گاورنر | مستقیم ندارد | در سیستم‌های متداول مرتبط است |
| زمان فعال شدن | در عملکرد عادی سیستم | در شرایط ایمنی تعریف‌شده |
تفاوت گاورنر و پاراشوت آسانسور چیست؟
گاورنر و پاراشوت مکمل یکدیگرند اما یک تجهیز نیستند. گاورنر افزایش غیرمجاز سرعت را تشخیص می‌دهد و مکانیزم ایمنی را تحریک می‌کند؛ پاراشوت نیروی توقف را با درگیری روی ریل ایجاد می‌کند.
برای جزئیات بیشتر درباره نحوه تشخیص Overspeed، ساختار و تنظیمات این تجهیز، مقاله گاورنر آسانسور را مطالعه کنید.
نحوه عملکرد پاراشوت آسانسور مرحله به مرحله
- سرعت کابین از محدوده مجاز طراحی عبور می‌کند.
- گاورنر افزایش سرعت را تشخیص داده و مکانیزم خود را فعال می‌کند.
- تحریک مکانیکی از طریق سیستم ارتباطی به اهرم پاراشوت منتقل می‌شود.
- فک‌ها یا گوه‌های Safety Gear با ریل درگیر می‌شوند.
- نیروی اصطکاک و گیره‌ای، سرعت کابین را کاهش می‌دهد.
- کابین روی ریل متوقف می‌شود و آسانسور باید از سرویس خارج و بررسی شود.
اگر آسانسور با توقف غیرمنتظره مواجه شده است، دلایل آن همیشه به پاراشوت محدود نمی‌شود. مقاله توقف ناگهانی آسانسور عوامل رایج‌تر توقف سیستم را جداگانه بررسی می‌کند.
پاراشوت آسانسور
تست پاراشوت آسانسور چگونه انجام می‌شود؟
تست پاراشوت برای اطمینان از عملکرد صحیح Safety Gear، گاورنر، مکانیزم انتقال و نحوه درگیری فک‌ها با ریل انجام می‌شود. این آزمون باید توسط تکنسین واجد صلاحیت و در چارچوب بازرسی و دستورالعمل‌های فنی اجرا شود. کاربر یا مدیر ساختمان نباید شخصاً گاورنر یا مکانیزم پاراشوت را تحریک کند.
- بررسی وضعیت ظاهری پاراشوت و اتصالات
- کنترل آزاد بودن حرکت اهرم‌ها و مکانیزم‌ها
- کنترل وضعیت گاورنر و سیم‌بکسل مربوطه
- انجام آزمون عملکرد طبق دستورالعمل فنی
- بررسی نحوه درگیری دو طرف و آثار ایجادشده روی ریل
- بازبینی و ریست سیستم توسط تکنسین پس از آزمون
علائم خرابی یا تنظیم نبودن پاراشوت آسانسور
بخشی از ایرادهای پاراشوت در سرویس دوره‌ای یا بازرسی مشخص می‌شوند و لزوماً برای کاربر قابل تشخیص نیستند. با این حال برخی نشانه‌ها می‌توانند نیاز به بررسی تخصصی را نشان دهند:
- سایش غیرعادی یا خراش مداوم روی ریل
- تماس دائمی یا نیمه‌درگیر فک با ریل
- صدای غیرمعمول از محدوده یوک یا فریم کابین
- درگیری نامتقارن سمت راست و چپ
- برگشت ناقص اهرم یا مکانیزم پس از تست
- گیرکردن قطعات مکانیکی یا آلودگی شدید
- مردودی در آزمون یا بازرسی استاندارد
- آثار غیرطبیعی روی ریل پس از فعال شدن سیستم
پاراشوت آسانسور
بعد از فعال شدن پاراشوت چه باید کرد؟
فعال شدن پاراشوت یک رویداد عادی نیست. پس از درگیری Safety Gear، آسانسور نباید بدون بررسی تخصصی دوباره وارد سرویس شود. ابتدا باید علت افزایش سرعت یا تحریک مکانیزم مشخص شود و سپس کل مجموعه ایمنی بازبینی شود.
- خارج کردن آسانسور از سرویس
- بررسی علت اصلی Overspeed یا تحریک سیستم
- کنترل گاورنر و سیم‌بکسل گاورنر
- بررسی فک‌ها، اهرم‌ها و اتصالات پاراشوت
- کنترل ریل‌ها از نظر خراش، تغییر شکل یا آسیب موضعی
- ریست و تنظیم مجدد Safety Gear طبق دستورالعمل سازنده
- انجام تست لازم قبل از بازگشت آسانسور به سرویس
پاراشوت در آسانسور هیدرولیک
در بسیاری از آسانسورهای هیدرولیک، کنترل حرکت ناخواسته کابین با تجهیزاتی مانند Rupture Valve، شیرهای ایمنی و سایر تجهیزات مورد تأیید طراحی انجام می‌شود. نوع تجهیزات ایمنی موردنیاز به آرایش جک، سیستم تعلیق، ظرفیت، سرعت و استاندارد قابل اعمال وابسته است. بنابراین نمی‌توان برای همه آسانسورهای هیدرولیک یک آرایش ایمنی یکسان در نظر گرفت.
پاراشوت آسانسور
استاندارد و الزامات پاراشوت آسانسور
پاراشوت یکی از تجهیزات حیاتی ایمنی آسانسور است و باید از نظر نوع، محدوده سرعت، ظرفیت و نحوه نصب با طراحی کل سیستم هماهنگ باشد. استفاده از تجهیز مناسب، نصب صحیح، تست عملکرد و نگهداری دوره‌ای برای حفظ سطح ایمنی ضروری است. در پروژه‌های حرفه‌ای باید مشخصات Safety Gear با الزامات استاندارد قابل اعمال و مدارک فنی سازنده تطبیق داده شود.
سرویس و نگهداری پاراشوت
پاراشوت تجهیزی نیست که فقط در زمان بازرسی اولیه بررسی شود. آلودگی، خوردگی، تنظیم نادرست، گیرکردن اهرم‌ها یا تماس دائمی فک‌ها با ریل می‌تواند عملکرد آن را مختل کند. بررسی دوره‌ای مکانیزم باید جزئی از برنامه نگهداری آسانسور باشد.
بررسی Safety Gear، گاورنر، ریل‌ها و اتصالات باید در چارچوب سرویس و نگهداری آسانسور و توسط نیروی متخصص انجام شود.
پاراشوت آسانسور
قیمت پاراشوت آسانسور به چه عواملی بستگی دارد؟
قیمت پاراشوت به نوع Safety Gear، سرعت کاری، ظرفیت، برند، کشور سازنده، مدل ریل سازگار و مشخصات فنی پروژه بستگی دارد. مقایسه صرفاً بر اساس قیمت بدون بررسی محدوده سرعت و ظرفیت مجاز می‌تواند انتخاب نادرستی ایجاد کند.
- نوع لحظه‌ای یا تدریجی
- محدوده سرعت مجاز
- ظرفیت و جرم سیستم
- برند و کشور سازنده
- نوع و ابعاد ریل سازگار
- مدارک فنی و تأییدیه‌های تجهیز
سوالات متداول پاراشوت آسانسور
آیا پاراشوت همان ترمز آسانسور است؟
خیر. ترمز موتور برای توقف و نگه‌داشتن سیستم در عملکرد عادی استفاده می‌شود، اما پاراشوت یک Safety Gear مکانیکی است که در شرایط اضطراری با ریل درگیر می‌شود.
آیا پاراشوت آسانسور همیشه فعال است؟
خیر. پاراشوت در حالت عادی نباید با ریل درگیر باشد. فقط در شرایط ایمنی تعریف‌شده و پس از تحریک مکانیزم مرتبط فعال می‌شود.
گاورنر چه ارتباطی با پاراشوت دارد؟
گاورنر افزایش غیرمجاز سرعت را تشخیص می‌دهد و در سیستم‌های متداول مکانیزم پاراشوت را تحریک می‌کند؛ پاراشوت سپس نیروی توقف را روی ریل ایجاد می‌کند.
پاراشوت لحظه‌ای بهتر است یا تدریجی؟
هیچ‌کدام به‌طور مطلق بهتر نیست. انتخاب باید بر اساس سرعت نامی، ظرفیت، جرم، طراحی آسانسور و مشخصات تأییدشده سازنده انجام شود.
آیا بعد از فعال شدن پاراشوت می‌توان آسانسور را دوباره روشن کرد؟
خیر. ابتدا علت فعال شدن باید مشخص شود و گاورنر، Safety Gear، ریل‌ها و اتصالات توسط تکنسین بررسی و در صورت نیاز ریست و تست شوند.
آیا آسانسور هیدرولیک هم پاراشوت دارد؟
نوع سیستم ایمنی در آسانسور هیدرولیک به طراحی آن بستگی دارد. در بسیاری از سیستم‌ها از Rupture Valve و شیرهای ایمنی استفاده می‌شود و در برخی آرایش‌ها تجهیزات ایمنی دیگری نیز لازم است
در پایان
پاراشوت آسانسور یکی از حیاتی‌ترین تجهیزات ایمنی مکانیکی است که در کنار گاورنر و ریل راهنما از کابین در برابر شرایط خطرناک افزایش سرعت محافظت می‌کند. نوع پاراشوت باید بر اساس سرعت، ظرفیت و طراحی سیستم انتخاب شود و عملکرد آن به نصب صحیح، تنظیم مناسب و تست تخصصی وابسته است. برای حفظ ایمنی، هرگونه صدای غیرعادی، سایش ریل، درگیری نامتقارن یا فعال شدن Safety Gear باید توسط تکنسین بررسی شود و آسانسور تا پایان بررسی دوباره وارد سرویس نشود.
