آسانسور مناسب کلینیک| مسافربر بخریم یا بیماربر؟

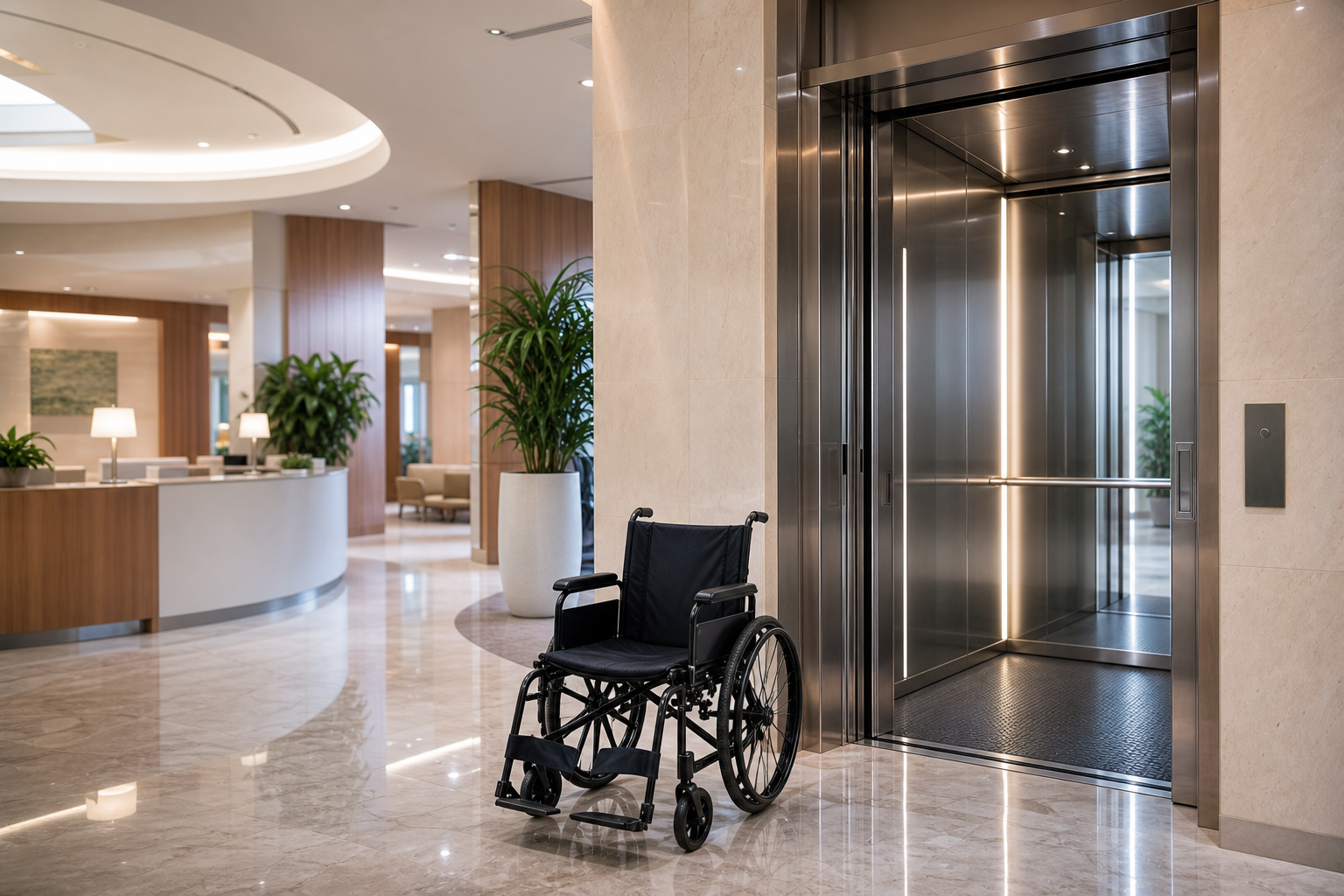

اگر برای یک کلینیک، درمانگاه یا مرکز درمانی در حال انتخاب آسانسور هستید، اولین سؤال این نیست که «چه برند یا موتوری بخریم؟»؛ بلکه باید مشخص کنید بیمار با چه شرایطی قرار است بین طبقات جابه‌جا شود. برای کلینیکی که مراجعه‌کنندگان عمدتاً به‌صورت سرپایی و با ویلچر رفت‌وآمد می‌کنند، آسانسور مسافربر با ابعاد مناسب می‌تواند کافی باشد. اما اگر انتقال بیمار با برانکارد، تخت، ترولی یا تجهیزات پزشکی انجام می‌شود، باید از ابتدا آسانسور برانکاردبر یا تخت‌بر را در طراحی در نظر گرفت.

طبق مبحث پانزدهم، آسانسور دارای قابلیت حمل صندلی چرخدار باید حداقل کابین ۱۱۰۰×۱۴۰۰ میلی‌متر و عرض بازشوی در حداقل ۸۰۰ میلی‌متر داشته باشد. برای آسانسور دارای قابلیت حمل بیمار با برانکارد، حداقل ابعاد کابین ۱۱۰۰×۲۱۰۰ میلی‌متر و حداقل عرض بازشوی در ۹۰۰ میلی‌متر تعیین شده است. همچنین برای این آسانسورها الزاماتی مانند تراز مجدد طبقه و امکان بازماندن طولانی‌تر در کابین مطرح شده است. (Inbr)

بنابراین آسانسور مناسب کلینیک لزوماً آسانسور بیماربر نیست. انتخاب صحیح باید بر اساس نوع خدمات، وضعیت بیماران، تعداد طبقات، تجهیزات، ظرفیت موردنیاز، پلان ساختمان و شرایط برق انجام شود.

مطالب مهم انتخاب آسانسور مناسب کلینیک

وضعیت مرکز درمانی	انتخاب اولیه پیشنهادی	دلیل
مطب چندطبقه با مراجعه‌کنندگان سرپایی	مسافربر مناسب ویلچر	نیاز اصلی، جابه‌جایی افراد و ویلچر است
کلینیک عمومی با ویلچر و تجهیزات سبک	مسافربر با دسترسی مناسب	در صورت نبود برانکارد، تخت‌بر توجیه ندارد
کلینیک جراحی محدود	برانکاردبر یا تخت‌بر، بسته به سناریوی انتقال	احتمال انتقال بیمار خوابیده وجود دارد
مرکز تصویربرداری	برانکاردبر یا تخت‌بر	انتقال بیمار به همراه برانکارد و تجهیزات
مرکز توانبخشی	بسته به نوع خدمات؛ معمولاً ظرفیت و ابعاد بزرگ‌تر	ویلچر، تجهیزات توانبخشی و همراهان
مرکز سالمندان چندطبقه	حداقل آسانسور مناسب ویلچر و در صورت نیاز برانکاردبر	محدودیت حرکتی و احتمال انتقال بیمار
مرکز دارای انتقال مکرر تخت بیمار	تخت‌بر	برای ورود تخت، همراهان و تجهیزات مناسب‌تر است

کلینیک به آسانسور مسافربر نیاز دارد یا بیماربر؟

برای پاسخ به این سؤال، کافی است مسیر واقعی انتقال بیمار را تصور کنید. اگر بیمار وارد ساختمان می‌شود، در اتاق انتظار می‌نشیند، به‌صورت عادی یا با ویلچر حرکت می‌کند و هیچ مرحله‌ای از درمان به انتقال خوابیده او وابسته نیست، معمولاً آسانسور مسافربر با دسترسی مناسب ویلچر نقطه شروع مناسبی است.

اما اگر بیمار ممکن است روی برانکارد، تخت بیمار یا ترولی به طبقه دیگری منتقل شود، موضوع کاملاً متفاوت می‌شود. در این شرایط، ابعاد کابین و درب باید از ابتدا برای این تجهیزات در نظر گرفته شوند.

درخت تصمیم انتخاب آسانسور

آیا تخت بیمار وارد آسانسور می‌شود؟

• بله → تخت‌بر
• خیر → آیا برانکارد وارد آسانسور می‌شود؟
  • بله → برانکاردبر
  • خیر → آیا ویلچر وارد آسانسور می‌شود؟
    • بله → مسافربر مناسب ویلچر
    • خیر → مسافربر متناسب با ترافیک ساختمان

این تصمیم البته فقط مرحله اول است. برای مثال، اگر یک مرکز توانبخشی تخت بیمار جابه‌جا نمی‌کند اما چندین ویلچر و تجهیزات کمک‌حرکتی دارد، ممکن است کابین بزرگ‌تر از حداقل ابعاد ویلچر انتخاب اقتصادی‌تر و کاربردی‌تری باشد.

از طرف دیگر، خرید یک آسانسور تخت‌بر برای کلینیکی که هیچ‌گاه تخت بیمار وارد آن نمی‌شود، الزاماً انتخاب بهتر یا ایمن‌تری نیست. چنین انتخابی می‌تواند فضای بیشتری از ساختمان بگیرد و هزینه تجهیزات، سازه، درب و اجرای چاه را افزایش دهد.

آیا برای هر کلینیک آسانسور بیماربر الزامی است؟

خیر، نمی‌توان چنین حکمی را به تمام کلینیک‌ها تعمیم داد. الزام یا نیاز به نوع خاص آسانسور باید با کاربری دقیق ساختمان، ضوابط پروژه، تعداد طبقات و نحوه انتقال بیماران بررسی شود.

مبحث پانزدهم بین قابلیت حمل ویلچر و قابلیت حمل برانکارد تفاوت قائل شده است. بنابراین وجود عبارت «مرکز درمانی» به‌تنهایی برای انتخاب تخت‌بر یا برانکاردبر کافی نیست. (Inbr)

از نظر عملی، اگر کلینیک خدماتی مانند جراحی محدود، تصویربرداری یا مراقبت از بیماران کم‌توان ارائه می‌کند، احتمال نیاز به آسانسور بزرگ‌تر بیشتر می‌شود. در مقابل، یک درمانگاه سرپایی چندطبقه ممکن است با یک مسافربر مناسب دسترسی ویلچر پاسخگوی نیاز خود باشد.

نتیجه: قبل از خرید، ابتدا سناریوی واقعی جابه‌جایی بیمار را مشخص کنید؛ سپس نوع آسانسور را انتخاب کنید.

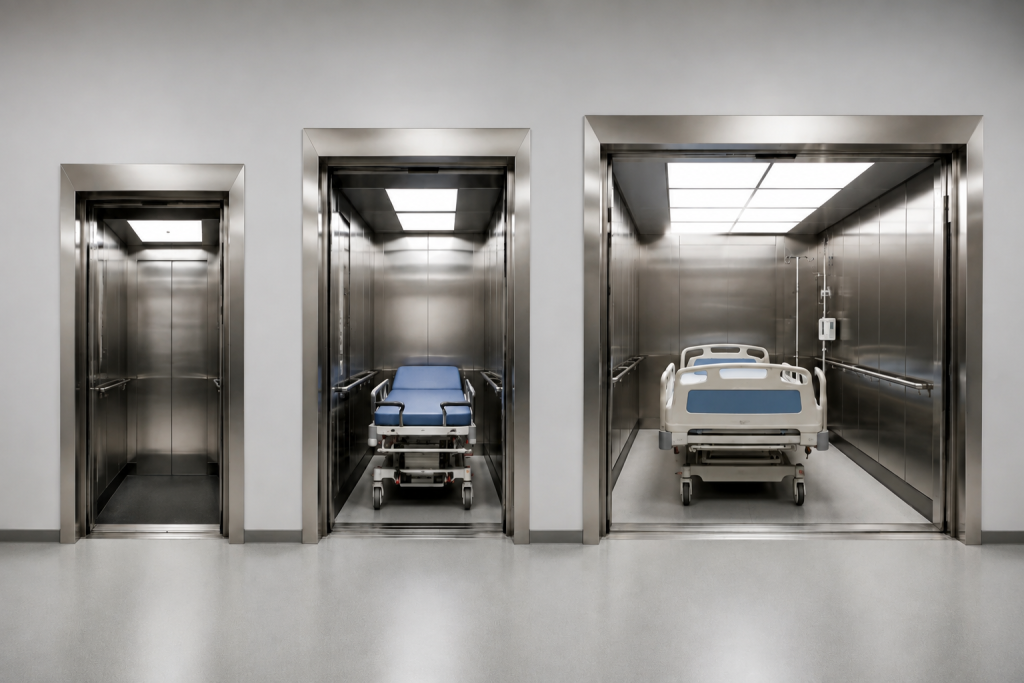

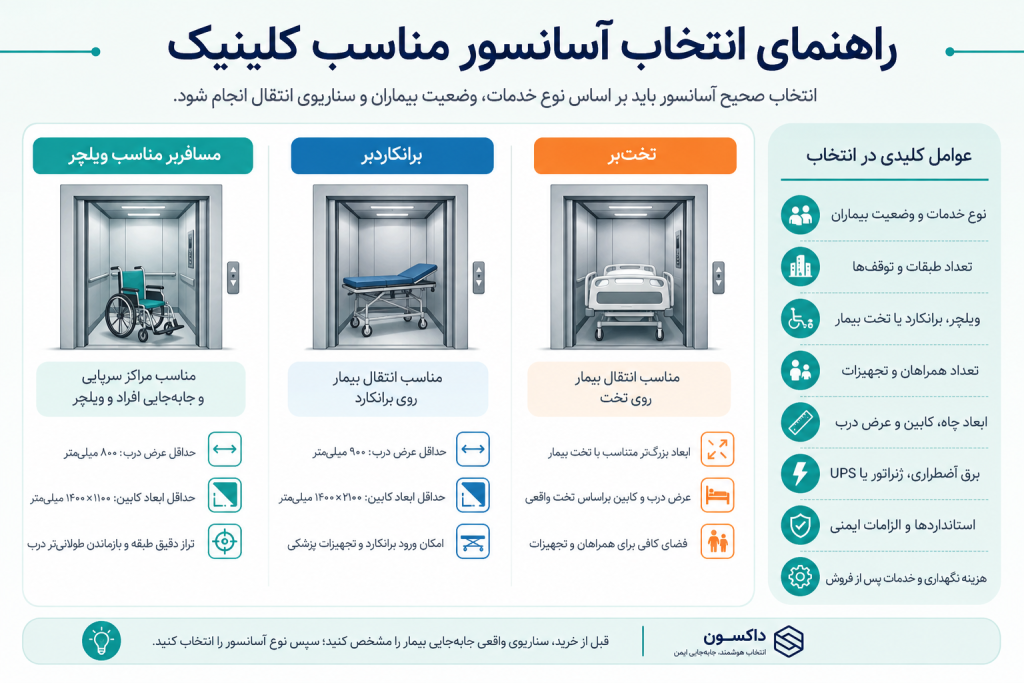

تفاوت آسانسور مسافربر، برانکاردبر و تخت‌بر

این سه اصطلاح گاهی در بازار به جای یکدیگر استفاده می‌شوند، اما از نظر کاربرد یکی نیستند.

ویژگی	مسافربر	برانکاردبر	تخت‌بر
کاربرد اصلی	حمل افراد	حمل بیمار روی برانکارد	حمل بیمار روی تخت
ویلچر	بله، در صورت طراحی مناسب	بله	بله
برانکارد	معمولاً خیر	بله	بله
تخت بیمار	معمولاً خیر	بسته به طراحی	بله
ابعاد کابین	کوچک‌تر	بزرگ‌تر	معمولاً بزرگ‌تر
عرض در	متناسب با کاربری	حداقل ۹۰۰ میلی‌متر طبق ضابطه برانکاردبر	براساس تخت و مسیر واقعی
فضای لازم در پلان	کمتر	بیشتر	بیشتر
هزینه نسبی	کمتر	بیشتر	معمولاً بیشتر
کاربرد مناسب	مطب و کلینیک سرپایی	مراکز انتقال بیمار	بیمارستان و مراکز دارای انتقال تخت

حداقل ابعاد ذکرشده در مبحث پانزدهم برای کابین ویلچر و برانکارد، حداقل‌های مقرراتی هستند و نباید آنها را با ابعاد لازم برای تمام مدل‌های تخت، برانکارد یا ترولی یکی دانست. برای تخت‌بر باید ابعاد واقعی تخت و مسیر ورود و خروج آن بررسی شود. (Inbr)

استاندارد ملی ایران ۲۰-۶۳۰۳ نیز به مقررات ایمنی ساخت و نصب آسانسورهای حمل نفر و بار می‌پردازد و معادل EN 81-20 معرفی شده است؛ بنابراین طراحی و اجرای آسانسور باید علاوه بر نیاز معماری، با الزامات ایمنی و استانداردهای مربوط به آسانسور تطبیق داده شود.

آیا آسانسور بیماربر همان آسانسور بیمارستانی است؟

خیر. این دو عبارت را نباید کاملاً مترادف در نظر گرفت.

«آسانسور بیماربر» بیشتر به قابلیت جابه‌جایی بیمار، به‌خصوص بیمار روی برانکارد، اشاره دارد؛ در حالی که «آسانسور بیمارستانی» می‌تواند به آسانسوری در یک ساختمان درمانی با الزامات و سناریوی کاربری گسترده‌تر اشاره کند.

برای مثال، ممکن است یک کلینیک کوچک دارای آسانسور برانکاردبر باشد، اما تمام نیازهای یک بیمارستان بزرگ را نداشته باشد. بیمارستان ممکن است علاوه بر آسانسور تخت‌بر، آسانسور مسافربر، آسانسور خدماتی و مسیرهای تفکیک‌شده برای بیماران و خدمات داشته باشد.

بنابراین هنگام استعلام از شرکت آسانسور، به جای گفتن صرفاً «آسانسور بیمارستانی می‌خواهم»، باید مشخص کنید:

• بیمار با ویلچر جابه‌جا می‌شود؟
• برانکارد وارد کابین می‌شود؟
• تخت بیمار وارد کابین می‌شود؟
• ترولی یا تجهیزات پزشکی همراه بیمار است؟
• چند نفر همراه بیمار هستند؟
• تعداد طبقات و توقف‌ها چقدر است؟

این اطلاعات پیشنهاد فنی را بسیار دقیق‌تر می‌کند.

چه کلینیک‌هایی به آسانسور بیماربر نیاز دارند؟

نیاز به آسانسور بیماربر در همه مراکز درمانی یکسان نیست. هرچه احتمال انتقال بیمار خوابیده بیشتر باشد، اهمیت انتخاب برانکاردبر یا تخت‌بر افزایش پیدا می‌کند.

کلینیک جراحی محدود

در جراحی محدود، بیمار ممکن است قبل یا بعد از عمل توانایی راه‌رفتن عادی نداشته باشد. اگر اتاق عمل، ریکاوری یا بخش مرتبط در طبقه دیگری قرار گرفته باشد، انتقال بیمار با برانکارد محتمل است.

در این شرایط، مسافربر معمولی انتخاب مناسبی نیست؛ مگر اینکه سناریوی واقعی مرکز ثابت کند انتقال برانکارد انجام نمی‌شود.

مرکز تصویربرداری

در مراکز تصویربرداری، نوع مراجعه‌کننده بسیار متنوع است. برخی افراد به‌صورت عادی مراجعه می‌کنند، برخی با ویلچر و برخی با برانکارد.

اگر دستگاه تصویربرداری در طبقه دیگری قرار دارد، ابعاد تجهیزات و برانکارد باید در طراحی مسیر بررسی شوند. در بعضی پروژه‌ها، مشکل اصلی فقط اندازه کابین نیست؛ بلکه چرخش برانکارد در راهرو و لابی نیز محدودیت ایجاد می‌کند.

مرکز توانبخشی

در مراکز فیزیوتراپی و توانبخشی، تعداد ویلچرها، واکرها و تجهیزات حرکتی می‌تواند زیاد باشد. در چنین مراکزی حتی اگر تخت بیمار وارد آسانسور نشود، کابین بسیار کوچک می‌تواند باعث کاهش کارایی شود.

بنابراین ظرفیت و ابعاد باید بر اساس ترافیک واقعی مرکز انتخاب شوند، نه فقط حداقل ابعاد قانونی.

مراکز سالمندان

در مراکز سالمندان و ساختمان‌های دارای ساکنان کم‌توان، احتمال استفاده از ویلچر و تجهیزات کمک‌حرکتی بیشتر است. اگر انتقال بیمار خوابیده نیز انجام شود، برانکاردبر باید بررسی شود.

در چنین مراکزی، دسترسی آسان به کابین، دقت توقف، عملکرد درب و فضای کافی برای مانور ویلچر اهمیت زیادی دارد.

برای کلینیک کوچک چه آسانسوری اقتصادی‌تر است؟

برای یک کلینیک کوچک، بزرگ‌ترین اشتباه این است که فقط به دلیل درمانی بودن ساختمان، بزرگ‌ترین نوع آسانسور انتخاب شود.

اگر یک کلینیک دو یا سه طبقه فقط بیماران سرپایی دارد و هیچ انتقال برانکارد یا تختی انجام نمی‌شود، یک آسانسور مسافربر با ابعاد مناسب ویلچر می‌تواند از نظر هزینه و استفاده از فضای ساختمان منطقی‌تر باشد.

در مقابل، اگر همان کلینیک جراحی محدود انجام می‌دهد و بیمار پس از عمل با برانکارد منتقل می‌شود، صرفه‌جویی در ابعاد آسانسور می‌تواند بعداً به مشکل عملیاتی تبدیل شود.

برای تصمیم اقتصادی، این ترتیب را در نظر بگیرید:

نیاز واقعی → حداقل مقررات → ابعاد کاربردی → ظرفیت → تجهیزات → قیمت

نه اینکه ابتدا ارزان‌ترین آسانسور را انتخاب کنید و بعد بررسی کنید آیا برای بیماران مناسب است یا خیر.

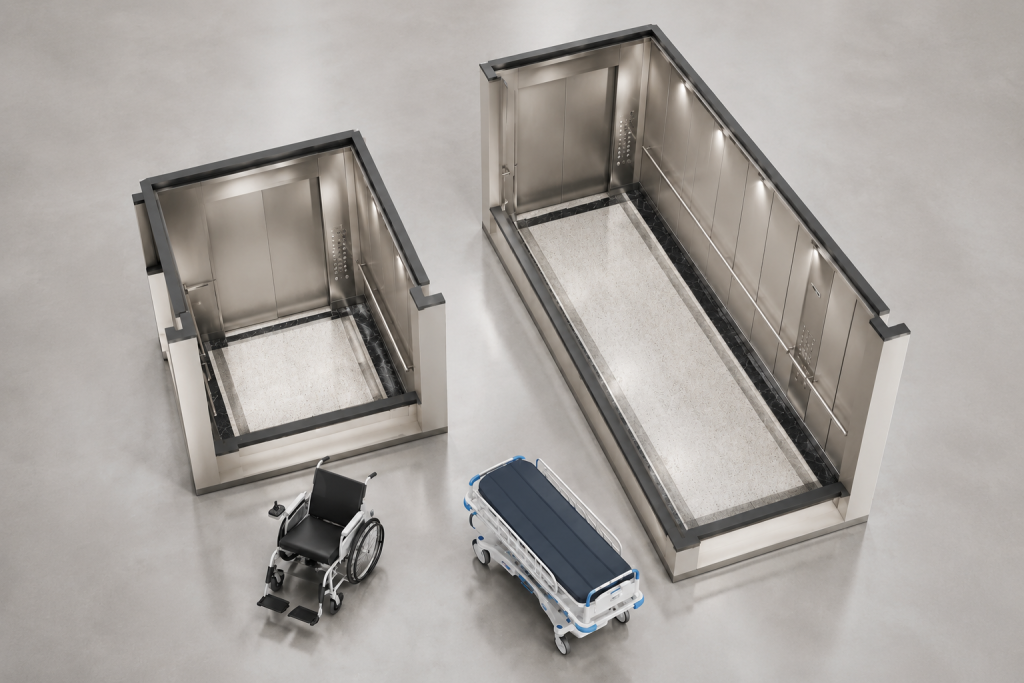

ابعاد کابین و عرض درب برای کلینیک

ابعاد یکی از مهم‌ترین بخش‌های انتخاب آسانسور مناسب کلینیک است.

طبق مبحث پانزدهم، آسانسور دارای قابلیت حمل صندلی چرخدار باید حداقل کابین ۱۴۰۰×۱۱۰۰ میلی‌متر، حداقل عرض بازشوی در ۸۰۰ میلی‌متر، سیستم تراز مجدد طبقه و دکمه بازماندن طولانی‌تر در را داشته باشد.

برای آسانسور دارای قابلیت حمل برانکارد، حداقل ابعاد کابین ۲۱۰۰×۱۱۰۰ میلی‌متر و حداقل عرض بازشوی در ۹۰۰ میلی‌متر مطرح شده است.

اما این اعداد فقط شروع طراحی هستند.

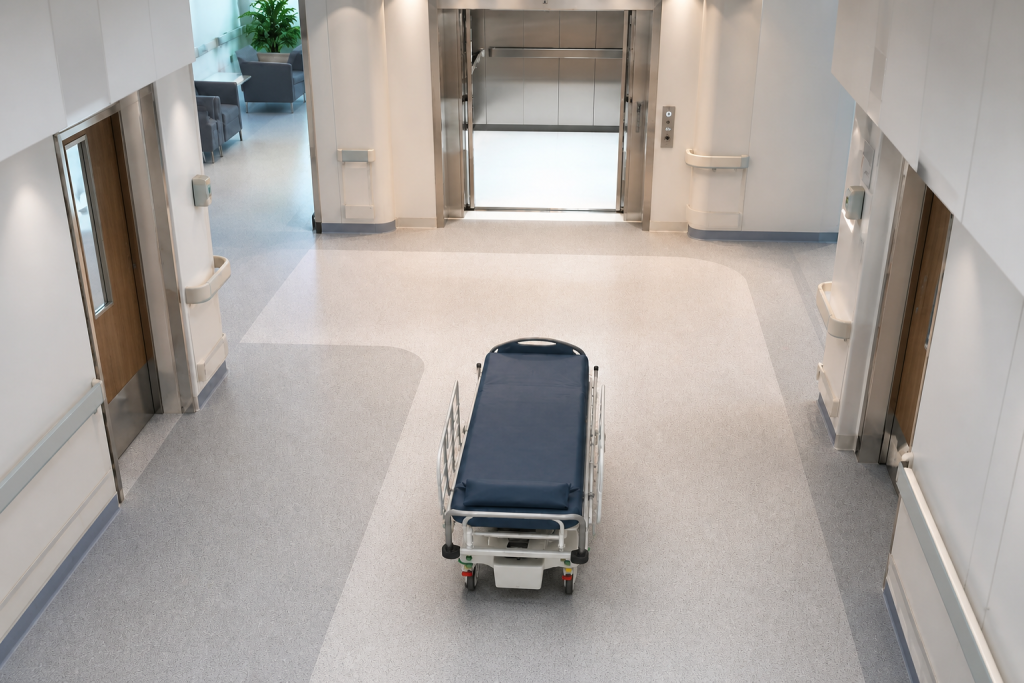

چرا حداقل ابعاد همیشه بهترین انتخاب نیست؟

فرض کنید برانکارد مرکز ۷۰ سانتی‌متر عرض و بیش از دو متر طول دارد. علاوه بر برانکارد، ممکن است یک پرستار، همراه بیمار و تجهیزات پزشکی نیز داخل کابین باشند.

بنابراین باید بررسی شود که:

• برانکارد چگونه وارد می‌شود؟
• آیا باید داخل کابین بچرخد؟
• درب از کدام سمت باز می‌شود؟
• آیا ورود مستقیم امکان‌پذیر است؟
• فضای لابی برای چرخش کافی است؟
• فاصله کابین تا اتاق درمان چقدر است؟

در برخی پروژه‌ها کابینی که از نظر عددی حداقل را تأمین می‌کند، در عمل استفاده راحتی ندارد.

چاه آسانسور کلینیک چه ابعادی باید داشته باشد؟

نمی‌توان یک ابعاد ثابت برای چاه تمام کلینیک‌ها اعلام کرد. ابعاد چاه به ظرفیت، ابعاد کابین، نوع درب، نوع سیستم محرکه، سرعت، آرایش تجهیزات و شرایط ساختمان وابسته است.

به همین دلیل ابتدا باید کابین و سناریوی استفاده مشخص شود و سپس ابعاد چاه، چاهک و فضای بالاسری طراحی شوند.

اگر ساختمان هنوز در مرحله طراحی است، بهتر است محل آسانسور پیش از اجرای سازه نهایی شود. در ساختمان موجود نیز باید ابعاد واقعی چاه، ارتفاع بالاسری، عمق چاهک و شرایط نصب توسط متخصص بررسی شود.

اگر چاه کلینیک کوچک باشد چه کنیم؟

راهکار ممکن است تغییر نوع درب، اصلاح ابعاد کابین یا انتخاب سیستم متفاوت باشد، اما نمی‌توان صرفاً با کوچک‌کردن کابین مشکل را حل کرد.

در ساختمان موجود باید بررسی شود که آیا امکان اصلاح معماری، جابه‌جایی دیوارها یا تغییر محل آسانسور وجود دارد یا خیر. این تصمیم باید با همکاری معمار، سازه و متخصص آسانسور انجام شود.

استانداردهای ایمنی ساخت و نصب آسانسور نیز برای طراحی چاه و اجزای آن الزامات مشخصی دارند و اجرای راه‌حل‌های غیراستاندارد برای افزایش فضای کابین قابل توصیه نیست. استاندارد ملی ۶۳۰۳-۱ نیز چارچوب ایمنی ساخت و نصب آسانسورهای برقی را پوشش می‌دهد. (Pelekan TV)

ظرفیت مناسب آسانسور درمانگاه

ظرفیت آسانسور درمانگاه فقط با تعداد افراد محاسبه نمی‌شود.

ممکن است در یک سفر، بیمار، همراه، پرستار و ویلچر یا برانکارد همزمان داخل کابین باشند. در کلینیک تصویربرداری نیز تجهیزات جانبی می‌توانند بخشی از ظرفیت مفید را اشغال کنند.

برای تعیین ظرفیت باید این عوامل بررسی شوند:

• وزن بیمار
• وزن ویلچر یا برانکارد
• وزن ترولی
• تعداد همراهان
• تعداد پرسنل
• تعداد مسافران در ساعات اوج
• تعداد توقف‌ها
• تعداد سفرهای مورد انتظار

ظرفیت بالاتر همیشه به معنی انتخاب بهتر نیست. اگر ظرفیت بیش از نیاز واقعی انتخاب شود، ممکن است هزینه و فضای موردنیاز افزایش پیدا کند. اگر ظرفیت کمتر از نیاز باشد، عملکرد آسانسور در ساعات پرتردد یا هنگام انتقال بیمار با تجهیزات با مشکل مواجه می‌شود.

سرعت مناسب آسانسور کلینیک چقدر است؟

سرعت آسانسور باید بر اساس ارتفاع ساختمان، تعداد توقف، زمان انتظار قابل قبول و حجم تردد تعیین شود.

برای یک کلینیک دو یا سه‌طبقه، معمولاً افزایش بی‌دلیل سرعت مزیت بزرگی ایجاد نمی‌کند؛ زیرا زمان توقف در طبقات و باز و بسته شدن درب بخش مهمی از زمان سفر را تشکیل می‌دهد.

در ساختمان‌های بلندتر یا مراکز پرتردد، سرعت می‌تواند اهمیت بیشتری پیدا کند.

برای آسانسور درمانی، «سریع‌تر بودن» نباید به قیمت کاهش کیفیت حرکت تمام شود. مهم‌تر از عدد سرعت، کنترل مناسب شتاب و کاهش سرعت، توقف دقیق و عملکرد پایدار سیستم است.

به همین دلیل در پیشنهاد فنی باید سرعت، ظرفیت و تعداد توقف‌ها به‌صورت یک مجموعه بررسی شوند.

حرکت نرم و دقت توقف چرا مهم است؟

بیماری که روی ویلچر یا برانکارد قرار دارد، شرایط متفاوتی با یک مسافر عادی دارد. هرگونه شروع یا توقف نامناسب می‌تواند باعث حرکت ناخواسته تجهیزات یا ایجاد ناراحتی برای بیمار شود.

دقت توقف نیز برای ویلچر اهمیت دارد. اختلاف سطح بین کف کابین و کف طبقه می‌تواند عبور چرخ‌های ویلچر یا برانکارد را دشوار کند.

مبحث پانزدهم برای آسانسورهای دارای قابلیت حمل ویلچر و برانکارد، سیستم تراز مجدد طبقه را مطرح می‌کند.

بنابراین هنگام مقایسه پیشنهادها فقط به توان موتور نگاه نکنید. سیستم کنترل، درایو، موتور، ترمز، درب و تنظیمات حرکت باید به‌عنوان یک سیستم واحد بررسی شوند.

آسانسور هیدرولیک یا کششی برای کلینیک؟

انتخاب بین آسانسور کششی و هیدرولیک به شرایط ساختمان بستگی دارد.

معیار	کششی	هیدرولیک
کاربرد	بسیار رایج	مناسب برخی پروژه‌ها
ساختمان‌های بلند	مناسب‌تر	معمولاً محدودتر
سرعت بالا	مناسب‌تر	معمولاً محدودتر
فضای معماری	بسته به سیستم	شرایط خاص خود را دارد
انرژی	وابسته به نوع و طراحی	وابسته به پمپ و سیستم
نگهداری	نیازمند سرویس منظم	نیازمند بررسی هیدرولیک
انتخاب برای کلینیک	وابسته به پروژه	وابسته به پروژه

برای یک کلینیک کم‌طبقه، هیدرولیک می‌تواند در بعضی شرایط گزینه قابل بررسی باشد؛ اما نباید صرفاً به دلیل کم‌طبقه بودن ساختمان، آن را بهترین انتخاب دانست.

در ساختمان‌های بلندتر و پروژه‌هایی که سرعت و تعداد توقف اهمیت بیشتری دارد، سیستم کششی معمولاً گزینه جدی‌تری است.

مهم‌ترین نکته این است که نوع سیستم محرکه بعد از مشخص شدن ظرفیت، سرعت، ارتفاع، محدودیت معماری و شرایط برق انتخاب شود.

درب آسانسور مناسب کلینیک چه ویژگی‌هایی دارد؟

برای کلینیک، درب آسانسور یکی از اجزای مهم عملکردی است؛ زیرا ویلچر، برانکارد و تخت باید بتوانند بدون مانور دشوار وارد کابین شوند.

برای آسانسور ویلچر، حداقل عرض بازشوی در طبق مبحث پانزدهم ۸۰۰ میلی‌متر است و برای قابلیت حمل برانکارد حداقل ۹۰۰ میلی‌متر مطرح شده است.

اما درب بزرگ‌تر از حداقل نیز باید بر اساس تجهیزات واقعی انتخاب شود.

در مراکز درمانی، درب اتوماتیک معمولاً انتخاب کاربردی‌تری از درب‌هایی است که کاربر باید به‌صورت دستی آنها را باز کند؛ زیرا بیمار یا همراه او ممکن است امکان انجام این کار را نداشته باشد.

نوع درب، ابعاد بازشو، زمان بازماندن و محل نصب آن باید با مسیر ویلچر یا برانکارد هماهنگ باشد.

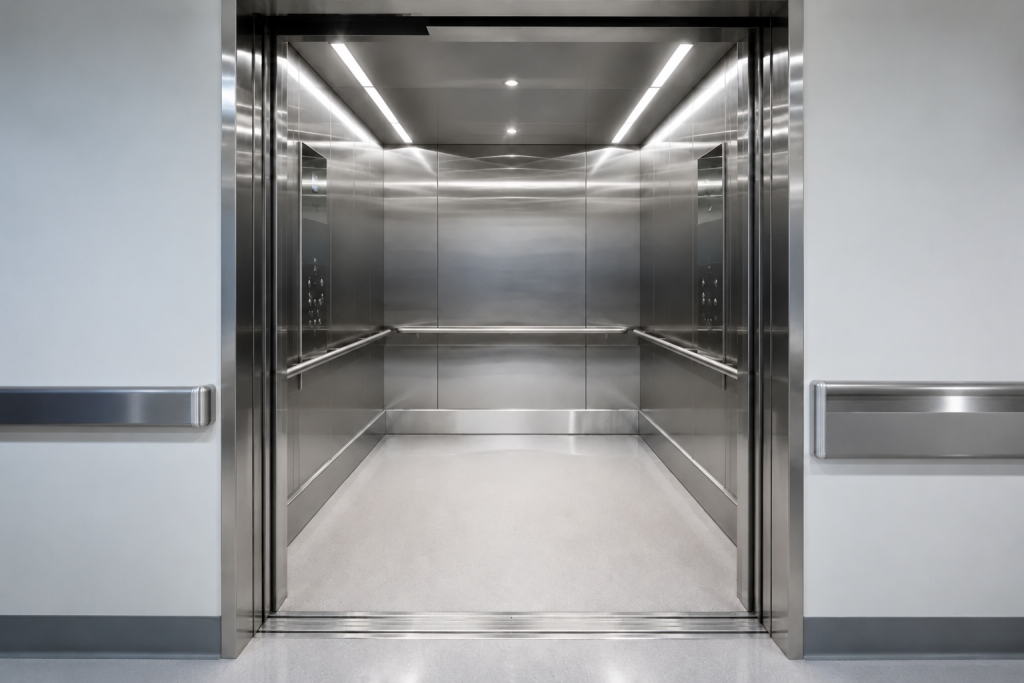

متریال مناسب کابین مرکز درمانی

کابین مرکز درمانی باید بیش از هر چیز قابل نظافت، مقاوم و کاربردی باشد.

استیل در بسیاری از کابین‌های درمانی استفاده می‌شود، اما نباید صرفاً به دلیل جنس استیل ادعا کرد کابین «ضدمیکروب» یا «استریل» است.

در محیط درمانی، برنامه نظافت و ضدعفونی اهمیت اساسی دارد. راهنمای CDC نیز بر اهمیت نظافت و ضدعفونی محیط‌های درمانی تأکید می‌کند و انتخاب مواد و روش‌های نظافت را وابسته به شرایط و کاربرد می‌داند. (CDC Stacks)

برای کابین کلینیک بهتر است موارد زیر بررسی شوند:

• سطح قابل شست‌وشو
• مقاومت مناسب در برابر مواد شوینده مجاز
• حداقل درز و شیار غیرضروری
• کف مقاوم در برابر لغزش
• مقاومت مکانیکی مناسب
• دستگیره و تجهیزات قابل نظافت
• امکان تعویض یا تعمیر بخش‌های آسیب‌پذیر

اگر سازنده کابین ادعای «ضدمیکروبی» یا «آنتی‌باکتریال» بودن متریال را مطرح می‌کند، باید مستندات فنی آن بررسی شود.

برق اضطراری، ژنراتور و UPS برای آسانسور کلینیک

سه مفهوم برق اضطراری، ژنراتور و UPS نباید با یکدیگر یکی در نظر گرفته شوند.

ژنراتور می‌تواند در زمان قطع شبکه برق، منبع برق پشتیبان ساختمان باشد. UPS نیز بسته به نوع سیستم می‌تواند برق بدون وقفه یا پشتیبانی کوتاه‌مدت برای بارهای مشخص فراهم کند. نحوه استفاده از هرکدام باید در طراحی برق ساختمان مشخص شود.

برای کلینیک‌هایی که انتقال بیمار به عملکرد آسانسور وابسته است، سناریوی قطع برق باید از مرحله طراحی بررسی شود.

سؤال‌های مهم عبارت‌اند از:

• در زمان قطع برق آسانسور چه عملکردی خواهد داشت؟
• آیا آسانسور به ژنراتور متصل می‌شود؟
• توان موردنیاز آسانسور چقدر است؟
• آیا برق اضطراری برای تمام آسانسورها تأمین می‌شود؟
• اولویت انتقال بیمار با کدام آسانسور است؟
• سیستم نجات اضطراری چگونه طراحی شده است؟

نباید بدون محاسبه گفت «هر آسانسور کلینیک حتماً باید UPS داشته باشد». نوع منبع برق اضطراری به طراحی ساختمان و سناریوی عملکرد وابسته است.

نکته مهم: موضوع UPS و برق پشتیبان باید در طراحی برق پروژه با همکاری مهندس برق و متخصص آسانسور بررسی شود و نباید صرفاً بر اساس ظرفیت نامی موتور انتخاب شود.

تهویه آسانسور و مرکز درمانی

تهویه کابین آسانسور با سیستم تهویه اتاق‌های درمانی یک موضوع نیست.

استاندارد ANSI/ASHRAE/ASHE 170 برای تهویه مراکز درمانی، نیازهای فضاهای مختلف مراقبت از بیمار و فضاهای پشتیبانی را پوشش می‌دهد و در ویرایش ۲۰۲۵ نیز منتشر شده است. الزامات تهویه بسته به نوع فضای درمانی متفاوت است. (ASHRAE)

بنابراین نباید یک عدد ثابت برای تمام کلینیک‌ها یا تمام فضاهای درمانی اعلام کرد.

در طراحی کلینیک، سیستم تهویه اتاق‌های درمان، انتظار، جراحی، تصویربرداری و سایر فضاها باید بر اساس کاربری همان فضا بررسی شود. آسانسور نیز باید از نظر الزامات سازنده و مقررات ساختمانی مربوط به چاه و کابین طراحی شود.

کنترل دسترسی و تفکیک مسیر بیمار

در یک کلینیک کوچک، یک آسانسور ممکن است تمام نیازها را پوشش دهد. اما در مراکز بزرگ‌تر، کنترل دسترسی می‌تواند به مدیریت بهتر جریان افراد کمک کند.

برای مثال می‌توان در شرایط خاص:

• دسترسی پرسنل به طبقات مشخص را کنترل کرد.
• برخی طبقات را برای مراجعه‌کنندگان محدود کرد.
• مسیر انتقال تجهیزات را مدیریت کرد.
• در ساعات خاص آسانسور را برای انتقال خدمات اختصاص داد.
• رخدادهای سیستم را ثبت کرد.

این امکانات زمانی ارزش بیشتری دارند که مرکز دارای تعداد زیادی طبقه، حجم مراجعه بالا یا بخش‌های حساس باشد.

برای یک مطب کوچک، اجرای سیستم پیچیده کنترل دسترسی ممکن است هزینه‌ای ایجاد کند که مزیت عملیاتی قابل توجهی ندارد.

چند آسانسور برای یک مرکز درمانی لازم است؟

تعداد آسانسور را نمی‌توان صرفاً بر اساس تعداد طبقات تعیین کرد.

باید مشخص شود:

• تعداد مراجعه‌کنندگان چقدر است؟
• چند نفر از بیماران ویلچری هستند؟
• چند انتقال برانکارد در روز انجام می‌شود؟
• آیا آسانسور تنها مسیر انتقال بیمار است؟
• آیا مسیر خدماتی جدا وجود دارد؟
• آیا پسماند و تجهیزات نیز با آسانسور جابه‌جا می‌شوند؟
• ساعات اوج مراجعه چه زمانی است؟

در یک کلینیک کوچک ممکن است یک آسانسور کافی باشد. اما در مرکز درمانی بزرگ‌تر، وابستگی کامل به یک آسانسور می‌تواند در زمان خرابی یا سرویس، مشکل عملیاتی ایجاد کند.

بنابراین در مراکز بزرگ باید علاوه بر ظرفیت ترافیکی، افزونگی یا مسیر جایگزین نیز در طراحی بررسی شود.

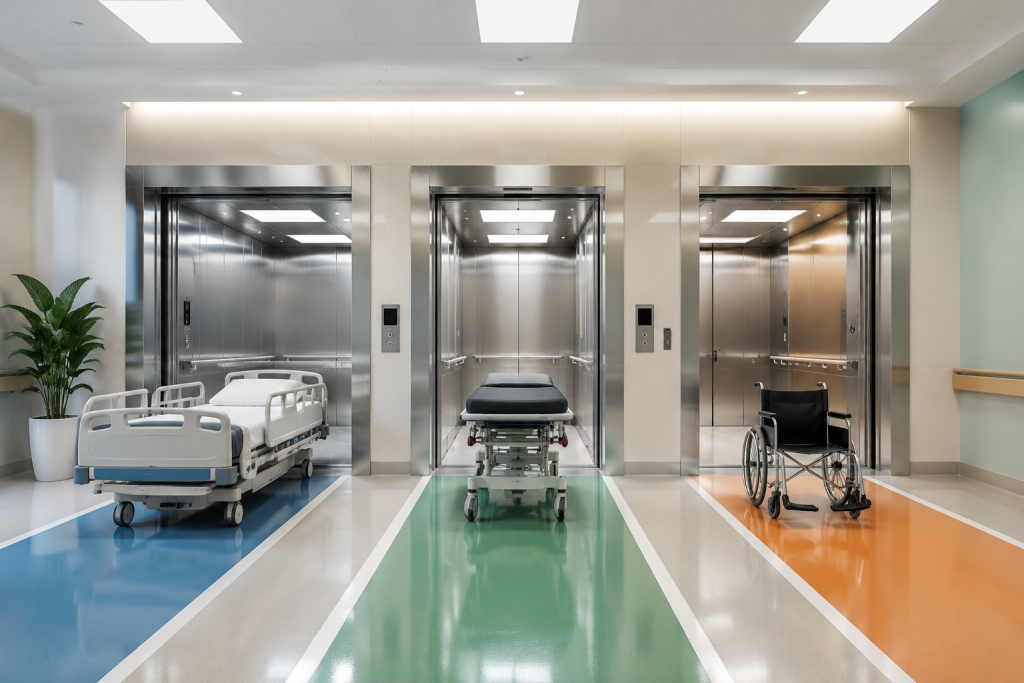

مسیر جداگانه بیمار، پرسنل و پسماند چه زمانی لازم است؟

تفکیک کامل مسیر بیمار، پرسنل و خدمات برای تمام کلینیک‌ها الزامی یا اقتصادی نیست.

اما در مراکز جراحی، مراکز دارای خدمات بستری یا مجموعه‌های بزرگ، این تفکیک می‌تواند از نظر عملیاتی و کنترل عفونت اهمیت بیشتری پیدا کند.

نکته مهم این است که کنترل عفونت فقط با ساخت یک آسانسور جداگانه حل نمی‌شود. نظافت سطوح پرتردد، نحوه انتقال تجهیزات و برنامه نظافت نیز اهمیت دارند. CDC بر وجود برنامه مشخص برای نظافت و ضدعفونی محیط‌های درمانی تأکید کرده است. (CDC Stacks)

در یک مرکز کوچک، ممکن است به‌جای ساخت دو آسانسور، استفاده برنامه‌ریزی‌شده از یک آسانسور همراه با پروتکل نظافت و انتقال خدمات کافی باشد.

در مرکز بزرگ، باید جریان بیمار، پرسنل، تجهیزات تمیز و پسماند از مرحله طراحی معماری بررسی شود.

هزینه آسانسور کلینیک به چه عواملی بستگی دارد؟

قیمت آسانسور کلینیک بدون مشخصات پروژه قابل اعلام دقیق نیست.

مهم‌ترین عوامل عبارت‌اند از:

عامل	اثر احتمالی بر هزینه
نوع آسانسور	تخت‌بر و برانکاردبر معمولاً تجهیزات بزرگ‌تری می‌خواهند
ظرفیت	افزایش ظرفیت، تجهیزات و فضای موردنیاز را تغییر می‌دهد
تعداد توقف	مسیر و تجهیزات افزایش می‌یابد
سرعت	روی تجهیزات و مشخصات سیستم اثر دارد
نوع محرکه	کششی یا هیدرولیک، متناسب با پروژه
نوع درب	درب عریض‌تر و پیکربندی خاص هزینه بیشتری دارد
کابین	متریال و طراحی سفارشی
برق اضطراری	وابسته به طراحی برق ساختمان
کنترل دسترسی	تجهیزات کنترلی اضافه
شرایط چاه	ساخت یا اصلاح چاه هزینه جداگانه دارد
شرایط ساختمان	پروژه نوساز یا موجود

برای ارائه قیمت معتبر باید مشخصات فنی و تاریخ استعلام مشخص باشد. بنابراین درج یک عدد ثابت به‌عنوان «قیمت آسانسور کلینیک» بدون تاریخ و مشخصات، برای تصمیم خرید قابل اتکا نیست.

هزینه نگهداری آسانسور کلینیک چقدر است؟

هزینه نگهداری فقط مبلغ قرارداد سرویس نیست. در مرکز درمانی، هزینه توقف آسانسور نیز اهمیت دارد.

قرارداد نگهداری باید مشخص کند:

• سرویس دوره‌ای چند بار انجام می‌شود؟
• زمان پاسخ به خرابی چقدر است؟
• تکنسین چه زمانی در محل حاضر می‌شود؟
• قطعات مصرفی چگونه تأمین می‌شوند؟
• قطعات حیاتی چه وضعیتی دارند؟
• خرابی آسانسور بیماربر چه اولویتی دارد؟
• سوابق خرابی چگونه ثبت می‌شوند؟

در یک کلینیک کوچک، هزینه نگهداری ممکن است بخش کوچکی از هزینه عملیاتی باشد؛ اما در مرکز جراحی یا تصویربرداری، خرابی آسانسور می‌تواند باعث اختلال در برنامه درمان شود.

بنابراین هنگام مقایسه دو پیشنهاد، فقط قیمت اولیه را مقایسه نکنید؛ هزینه مالکیت و نگهداری در طول عمر آسانسور را نیز در نظر بگیرید.

قرارداد نگهداری مناسب مرکز درمانی چه SLAای دارد؟

SLA یا سطح توافق خدمت باید قابل اندازه‌گیری باشد.

حداقل موارد پیشنهادی:

موضوع	مورد قابل درج در قرارداد
زمان اعلام خرابی	کانال مشخص تماس
زمان پاسخ	زمان مشخص برای پاسخ اولیه
زمان حضور	حداکثر زمان حضور تکنسین
اولویت	اولویت بالاتر برای آسانسور انتقال بیمار
سرویس پیشگیرانه	برنامه مشخص
ثبت خطا	گزارش کتبی یا سامانه‌ای
قطعات حیاتی	فهرست و شرایط تأمین
خرابی تکراری	الزام بررسی علت ریشه‌ای
برق اضطراری	تست طبق برنامه پروژه
گزارش دوره‌ای	گزارش وضعیت آسانسور

برای مراکز درمانی بهتر است خرابی آسانسوری که تنها مسیر انتقال بیمار است، در SLA با اولویت متفاوتی نسبت به یک آسانسور اداری تعریف شود.

چک‌لیست خرید آسانسور برای کلینیک

پیش از دریافت استعلام، این موارد را آماده کنید:

• نوع مرکز درمانی
• تعداد طبقات
• تعداد توقف
• ارتفاع مسیر
• تعداد مراجعه روزانه
• تعداد کارکنان
• تعداد ساعات کاری
• ساعات اوج مراجعه
• وجود ویلچر
• وجود برانکارد
• وجود تخت بیمار
• ابعاد برانکارد
• ابعاد تخت
• وزن تجهیزات
• تعداد همراه بیمار
• ابعاد چاه
• عمق چاهک
• ارتفاع بالاسری
• عرض درب موردنظر
• نوع برق ساختمان
• وجود ژنراتور
• نیاز به برق اضطراری
• نیاز به کنترل دسترسی
• شرایط ساختمان
• شهر پروژه
• بودجه تقریبی

هرچه این اطلاعات کامل‌تر باشند، شرکت آسانسور می‌تواند پیشنهاد دقیق‌تری ارائه کند.

سناریوهای انتخاب برای مطب، کلینیک جراحی و مرکز تصویربرداری

سناریوی اول؛ مطب یا کلینیک سرپایی

معیار	وضعیت
نوع بیمار	سرپایی
ویلچر	محتمل
برانکارد	معمولاً خیر
تخت	خیر
تجهیزات	سبک
ترافیک	متوسط
انتخاب اولیه	مسافربر مناسب ویلچر

در چنین پروژه‌ای اولویت با دسترسی مناسب، ظرفیت منطقی، حرکت نرم و هزینه کنترل‌شده است.

سناریوی دوم؛ کلینیک جراحی محدود

معیار	وضعیت
نوع بیمار	سرپایی و پس از عمل
ویلچر	بله
برانکارد	محتمل
تخت	بسته به فرآیند
تجهیزات	ترولی و تجهیزات پزشکی
ترافیک	وابسته به برنامه جراحی
انتخاب اولیه	برانکاردبر یا تخت‌بر

در این پروژه، ابتدا باید روش انتقال بیمار پس از عمل مشخص شود.

سناریوی سوم؛ مرکز تصویربرداری

معیار	وضعیت
نوع بیمار	سرپایی و کم‌توان
ویلچر	بله
برانکارد	محتمل
تخت	بسته به نوع خدمات
تجهیزات	ترولی و تجهیزات تشخیصی
ترافیک	نوبتی و پرتردد
انتخاب اولیه	مسافربر بزرگ، برانکاردبر یا تخت‌بر بر اساس سناریو

در مرکز تصویربرداری، مسیر حرکت تجهیزات از اتاق آسانسور تا اتاق تصویربرداری باید قبل از نهایی‌کردن کابین بررسی شود.

آسانسور مناسب ویلچر چه تفاوتی با مسافربر معمولی دارد؟

صرف اینکه یک آسانسور «مسافربر» باشد به این معنا نیست که برای ویلچر مناسب است.

آسانسور دارای قابلیت حمل ویلچر باید شرایط ابعادی و عملکردی موردنیاز را تأمین کند. مبحث پانزدهم حداقل کابین ۱۱۰۰×۱۴۰۰ میلی‌متر، عرض در ۸۰۰ میلی‌متر، تراز مجدد طبقه و امکان بازماندن طولانی‌تر در را مطرح می‌کند.

بنابراین هنگام خرید از فروشنده سؤال کنید:

«این مدل دقیقاً با چه ابعاد کابین و عرض بازشوی دری برای استفاده ویلچر پیشنهاد می‌شود؟»

این سؤال از عبارت کلی «آسانسور مناسب معلولین» دقیق‌تر است.

اگر ساختمان کلینیک ساخته شده باشد چه کنیم؟

در ساختمان موجود، محدودیت‌های معماری اهمیت بیشتری پیدا می‌کنند.

ممکن است:

• چاه کوچک باشد.
• محل چاه مناسب نباشد.
• فضای کافی برای موتورخانه وجود نداشته باشد.
• بالاسری محدود باشد.
• چاهک عمق کافی نداشته باشد.
• مسیر ورود برانکارد مناسب نباشد.

در این شرایط ابتدا باید امکان‌سنجی انجام شود.

نباید قبل از بررسی سازه و معماری، یک مدل آسانسور خریداری شود و سپس تلاش شود ساختمان با آن تطبیق پیدا کند.

برای پروژه‌های بازسازی، پیشنهاد فنی باید شامل بازدید محل، اندازه‌برداری، بررسی مسیر انتقال بیمار و بررسی شرایط برق باشد.

استاندارد آسانسور کلینیک چیست؟

دو دسته سند را باید از یکدیگر تفکیک کرد.

دسته اول، مقررات ساختمانی و الزامات معماری است که در ایران مبحث پانزدهم از منابع مهم آن محسوب می‌شود.

دسته دوم، استانداردهای ایمنی ساخت و نصب آسانسور است. استاندارد ملی ۲۰-۶۳۰۳ در سال ۱۳۹۹ به‌عنوان استاندارد مرتبط با آسانسورهای حمل نفر و بار معرفی شده و معادل EN 81-20 است.

همچنین استانداردهای خانواده ۶۳۰۳ بخش‌های دیگری از ایمنی، آزمون‌ها و عملکردهای مرتبط با آسانسور را پوشش می‌دهند. برای نمونه، استاندارد ملی ۲۸-۶۳۰۳ به اعلام خطر از راه دور در آسانسورهای مسافری و باری-مسافری مربوط است. (آسانسور سخاوت)

بنابراین هنگام خرید، فقط پرسیدن «آسانسور استاندارد است؟» کافی نیست. باید مدارک و انطباق فنی پروژه طبق مقررات و استانداردهای جاری بررسی شود.

آیا آسانسور کلینیک باید ژنراتور داشته باشد؟

ژنراتور متعلق به زیرساخت برق ساختمان است، نه خود آسانسور.

اگر ساختمان ژنراتور دارد، باید مشخص شود آیا ظرفیت و تابلو برق آن برای بار آسانسور نیز در نظر گرفته شده است یا خیر.

اگر ساختمان ژنراتور ندارد، طراح برق باید بر اساس نیاز مرکز تصمیم بگیرد که چه نوع برق پشتیبانی لازم است.

در مراکز درمانی، سناریوی قطع برق باید جدی‌تر بررسی شود؛ زیرا ممکن است آسانسور در حال انتقال بیمار باشد.

در نتیجه پاسخ درست این نیست که «همه کلینیک‌ها باید ژنراتور داشته باشند»، بلکه باید گفت:

مرکز درمانی باید سناریوی برق اضطراری خود را براساس نوع خدمات و بارهای حیاتی ساختمان طراحی کند و وضعیت آسانسور نیز در این طراحی مشخص شود.

فرم اطلاعات لازم برای پیشنهاد فنی کلینیک

برای ارسال درخواست استعلام به داکسون، اطلاعات زیر را آماده کنید:

مشخصه	اطلاعات پروژه
کاربری	کلینیک / درمانگاه / جراحی / تصویربرداری
شهر	…
تعداد طبقات	…
تعداد توقف	…
ارتفاع حرکت	…
ظرفیت تقریبی	…
ویلچر	بله / خیر
برانکارد	بله / خیر
تخت	بله / خیر
ابعاد برانکارد	…
ابعاد تخت	…
ابعاد چاه	…
عمق چاهک	…
ارتفاع بالاسری	…
عرض درب	…
نوع برق	…
ژنراتور	بله / خیر
برق اضطراری	بله / خیر
کنترل دسترسی	بله / خیر
ساعات کاری	…
تعداد مراجعه روزانه	…

این فرم کمک می‌کند شرکت آسانسور به جای یک قیمت عمومی، پیشنهاد فنی متناسب با پروژه ارائه دهد.

سؤالات متداول آسانسور کلینیک

آیا هر کلینیک به آسانسور بیماربر نیاز دارد؟

خیر. اگر کلینیک فقط بیماران سرپایی و کاربران ویلچر را جابه‌جا می‌کند و انتقال برانکارد یا تخت ندارد، آسانسور مسافربر مناسب ویلچر می‌تواند کافی باشد. در صورت انتقال بیمار خوابیده، باید برانکاردبر یا تخت‌بر بررسی شود.

حداقل ابعاد آسانسور مناسب ویلچر چقدر است؟

طبق مبحث پانزدهم، حداقل ابعاد کابین آسانسور دارای قابلیت حمل صندلی چرخدار ۱۱۰۰×۱۴۰۰ میلی‌متر و حداقل عرض بازشوی در ۸۰۰ میلی‌متر است. علاوه بر ابعاد، تراز مجدد طبقه و قابلیت بازماندن طولانی‌تر در نیز مطرح شده است.

حداقل ابعاد آسانسور برانکاردبر چقدر است؟

طبق مبحث پانزدهم، حداقل ابعاد کابین آسانسور دارای قابلیت حمل برانکارد ۱۱۰۰×۲۱۰۰ میلی‌متر و حداقل عرض بازشوی در ۹۰۰ میلی‌متر است. ابعاد واقعی پروژه باید با برانکارد و مسیر حرکت تطبیق داده شود.

برای کلینیک جراحی محدود چه آسانسوری مناسب است؟

اگر بیمار بعد از عمل با برانکارد منتقل می‌شود، برانکاردبر باید بررسی شود. اگر تخت بیمار نیز وارد کابین می‌شود، طراحی تخت‌بر مناسب‌تر است. انتخاب نهایی به فرآیند واقعی انتقال بیمار و پلان مرکز بستگی دارد.

آیا آسانسور مسافربر برای ویلچر مناسب است؟

هر مسافربری لزوماً مناسب ویلچر نیست. باید ابعاد کابین، عرض بازشوی در و الزامات دسترسی بررسی شوند. برای این منظور، مبحث پانزدهم حداقل ابعاد مشخصی برای آسانسور دارای قابلیت حمل ویلچر تعیین کرده است.

آسانسور بیماربر با تخت‌بر چه تفاوتی دارد؟

برانکاردبر برای انتقال بیمار روی برانکارد طراحی می‌شود، در حالی که تخت‌بر برای سناریویی است که تخت بیمار نیز وارد کابین شود. ابعاد و فضای موردنیاز تخت‌بر معمولاً بیشتر است و باید با تخت واقعی پروژه بررسی شود.

قیمت آسانسور کلینیک چقدر است؟

قیمت به نوع آسانسور، ظرفیت، تعداد توقف، سرعت، ابعاد کابین، درب، سیستم محرکه، متریال، برق اضطراری و شرایط ساختمان بستگی دارد. برای قیمت دقیق باید مشخصات پروژه و تاریخ استعلام مشخص باشد.

آیا آسانسور کلینیک باید به ژنراتور یا UPS متصل شود؟

این موضوع به طراحی برق ساختمان و اهمیت عملکرد آسانسور در مرکز درمانی بستگی دارد. ژنراتور و UPS نیز عملکرد یکسانی ندارند و انتخاب منبع برق پشتیبان باید توسط طراح برق و متخصص آسانسور انجام شود.

آیا استیل کابین آسانسور ضدعفونی‌کننده است؟

خیر. استیل بودن کابین به‌تنهایی به معنی ضدعفونی یا ضدباکتری بودن آن نیست. قابلیت نظافت، سازگاری سطح با مواد شوینده و اجرای برنامه مناسب نظافت اهمیت بیشتری دارند. CDC نیز بر اهمیت نظافت و ضدعفونی محیط درمانی تأکید دارد.

جمع‌بندی؛ برای کلینیک مسافربر بخریم یا بیماربر؟

انتخاب آسانسور مناسب کلینیک باید از نیاز واقعی شروع شود، نه از برند، موتور یا قیمت.

اگر مرکز درمانی فقط مراجعه‌کنندگان سرپایی و افراد دارای ویلچر دارد، یک مسافربر با ابعاد و تجهیزات مناسب دسترسی می‌تواند انتخاب مناسبی باشد. اگر برانکارد وارد آسانسور می‌شود، باید برانکاردبر طراحی شود و اگر تخت بیمار وارد کابین می‌شود، تخت‌بر باید در طراحی بررسی شود.

پس از تعیین نوع آسانسور، نوبت به انتخاب ظرفیت، ابعاد کابین، عرض درب، سرعت، سیستم محرکه، کیفیت حرکت، متریال کابین، برق اضطراری و امکانات کنترلی می‌رسد.

در نهایت، بهترین آسانسور برای کلینیک، بزرگ‌ترین یا گران‌ترین آسانسور نیست؛ آسانسوری است که دقیقاً با سناریوی درمانی و معماری همان مرکز تطبیق داشته باشد.

برای دریافت پیشنهاد فنی از داکسون، اطلاعاتی مانند شهر پروژه، تعداد طبقات و توقف‌ها، نوع خدمات، تعداد مراجعه‌کنندگان، وجود ویلچر، برانکارد یا تخت، ابعاد چاه و وضعیت برق اضطراری را ارسال کنید تا انتخاب تجهیز بر اساس شرایط واقعی پروژه انجام شود.
