قفل درب آسانسور چگونه کار می‌ کند؟ بررسی کامل عملکرد+ خرابی و ایمنی

نقش قفل درب در ایمنی آسانسور

قفل درب مهم‌ترین قطعه ایمنی در کل سیستم درب آسانسوره. موتور، تابلو فرمان، حتی گاورنر هم هر چقدر حرفه‌ای باشن، تا وقتی قفل درب تأیید نده، آسانسور اجازه حرکت نداره.

بیشترین خطری که ممکنه برای کاربر پیش بیاد مربوط به باز شدن درب در زمانی غیر از توقف کابین در طبقه است. اینجاست که قفل درب طبقه وارد عمل میشه. قفل درب مثل یک نگهبان عمل می‌کنه؛ تا زمانی که کابین دقیقاً روبروی طبقه قرار نگیره، اجازه باز شدن درب رو نمی‌ده.

از نظر ایمنی، قفل درب سه وظیفه حیاتی داره:

• جلوگیری از باز شدن درب طبقه در نبود کابین
• ارسال سیگنال بسته بودن کامل درب به تابلو فرمان
• قطع مدار ایمنی در صورت خرابی یا نیمه‌باز بودن درب

در واقع اگر یکی از قفل‌ها عمل نکنه، کل مدار ایمنی قطع میشه و آسانسور حرکت نمی‌کنه. به همین دلیله که میگیم قفل درب بخشی از مدار سری ایمنی هست.





جدول پاسخ سریع

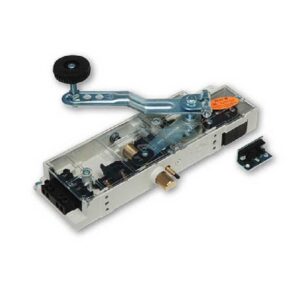

ساختار قفل درب طبقه

قفل درب طبقه معمولاً از سه بخش اصلی تشکیل شده:

• زبانه مکانیکی (Hook یا Tongue)
• میکروسوئیچ یا کنتاکت ایمنی
• بدنه فلزی مقاوم با سیستم فنر و ضامن

وقتی درب بسته میشه، زبانه داخل محفظه قفل قرار می‌گیره و با فشار فنر در جای خودش قفل میشه. همزمان، میکروسوئیچ داخلی فعال میشه و مدار ایمنی بسته میشه. اگر حتی نیم سانتی‌متر درب باز باشه، این کنتاکت وصل نمیشه.

در پروژه‌های قدیمی‌تر (آسانسورهای لولایی)، ساختار قفل کاملاً مکانیکی‌تره و در مدل‌های جدیدتر (درب اتوماتیک سانترال یا تلسکوپی)، قفل‌ها دقیق‌تر و حساس‌تر طراحی شدن چون سرعت باز و بسته شدن درب بالاتره.

نکته مهم تجربه‌ای:
بیشتر خرابی‌ها نه از خود قفل، بلکه از تنظیم نبودن زبانه یا تاب برداشتن چهارچوب درب اتفاق میفته.



مکانیزم عملکرد قفل درب

عملکرد قفل درب ترکیبی از مکانیک و الکتریسیته است. به این صورت که:

درب بسته می‌شود

زبانه وارد محفظه قفل می‌شود

ضامن مکانیکی درگیر می‌شود

کنتاکت الکتریکی وصل می‌شود

مدار ایمنی کامل می‌شود

تابلو فرمان اجازه حرکت صادر می‌کند

قفل درب دو مرحله تأیید میده:

• تأیید مکانیکی (قفل شدن فیزیکی)
• تأیید الکتریکی (بسته شدن مدار ایمنی)

به همین دلیل در استانداردهای جدید، قفل باید «دو کنتاکت مستقل» داشته باشه که بهش میگن Double Safety Contact.

یک تجربه واقعی:
در یکی از پروژه‌های مسکونی، آسانسور گاهی وسط راه می‌ایستاد. بعد از بررسی فهمیدیم کنتاکت داخلی قفل طبقه سوم اکسید شده بود و در لرزش حرکت قطع و وصل میشد. ظاهر قفل سالم بود اما مدار ایمنی ناپایدار شده بود.





قفل درب در مدار ایمنی آسانسور چه نقشی دارد؟

قفل‌های درب طبقات بخشی از مدار ایمنی سری آسانسور (Safety Circuit) هستند. این مدار شامل مجموعه‌ای از کلیدها و سنسورهای ایمنی است که همگی باید در وضعیت صحیح قرار داشته باشند تا آسانسور اجازه حرکت پیدا کند. در این مدار، قفل تمام طبقات به‌صورت سری سیم‌کشی می‌شوند؛ یعنی باز بودن یا خرابی حتی یک قفل، کل مدار را قطع می‌کند.

اجزایی که معمولاً در مدار ایمنی قرار دارند عبارت‌اند از:

• قفل درب طبقات

• گاورنر و پاراشوت

• لیمیت سوئیچ‌ها

• استپ سوئیچ

• سنسورهای ایمنی چاه

در این ساختار، قفل درب در واقع اولین لایه ایمنی محسوب می‌شود، چون تا زمانی که درب‌ها تأیید نشوند، سیستم حتی وارد مرحله حرکت هم نمی‌شود. ولتاژ مدار ایمنی معمولاً پایین و ایمن طراحی می‌شود (مثلاً 24 یا 110 ولت) تا ریسک برق‌گرفتگی کاهش پیدا کند.

به همین دلیل است که در بسیاری از خرابی‌های آسانسور، قبل از بررسی تابلو فرمان یا موتور، ابتدا مدار ایمنی و قفل درب‌ها بررسی می‌شوند؛ چون کوچک‌ترین اختلال در این بخش می‌تواند حرکت آسانسور را متوقف کند.

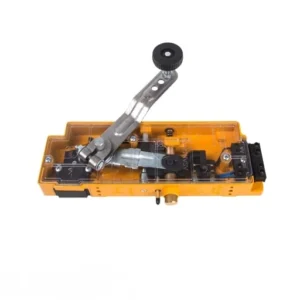

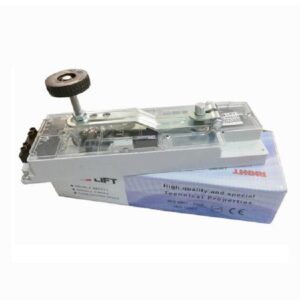

انواع قفل درب آسانسور

در بازار ایران چند مدل قفل درب بیشتر استفاده میشه و انتخابش کاملاً به نوع درب و کاربری ساختمان بستگی داره. من معمولاً قبل از انتخاب قفل، اول نوع درب رو مشخص می‌کنم؛ چون اشتباه در همین مرحله باعث خرابی‌های مکرر میشه.

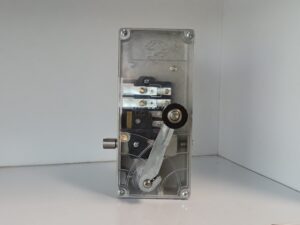

اولین مدل، قفل مخصوص درب‌های لولاییه. این مدل بیشتر در ساختمان‌های قدیمی دیده میشه. ساختارش ساده‌تره و درگیری زبانه کاملاً مکانیکی انجام میشه. مزیتش استحکام بالاست، اما از نظر دقت عملکرد به پای مدل‌های جدید نمی‌رسه.

مدل دوم، قفل درب اتوماتیک (سانترال یا تلسکوپی) هست که در اکثر پروژه‌های جدید استفاده میشه. این قفل‌ها حساس‌ترن، طراحی فشرده‌تری دارن و معمولاً دارای دو کنتاکت ایمنی مستقل هستن. در این مدل‌ها دقت تنظیم بسیار مهمه چون اگر حتی چند میلی‌متر ریل درب جابه‌جا بشه، قفل درست درگیر نمیشه.

مدل سوم، قفل‌های مگنتی یا قفل‌هایی با سیستم تشخیص الکترونیکی پیشرفته‌تر هستن که بیشتر در آسانسورهای مدرن یا پروژه‌های لوکس دیده میشن. این‌ها خطای انسانی کمتری دارن اما هزینه بالاتری هم دارن.

برای اینکه تفاوت‌ها شفاف‌تر باشه، یک مقایسه کاربردی می‌ذارم:

نوع قفل	مناسب برای	میزان حساسیت به تنظیم	طول عمر تقریبی	هزینه نگهداری
لولایی مکانیکی	ساختمان‌های قدیمی	کم	بالا	پایین
اتوماتیک دو کنتاکت	پروژه‌های مسکونی و اداری جدید	متوسط تا بالا	بالا	متوسط
مگنتی،الکترونیکی	پروژه‌های لوکس	بالا	بالا	بالا

در تجربه شخصی من، بیشترین خرابی مربوط به قفل‌های اتوماتیکیه که در پروژه‌های پر رفت‌وآمد نصب شدن ولی سرویس منظم نداشتن.

تفاوت قفل درب کابین و قفل درب طبقه

یکی از اشتباهات رایج این است که تصور می‌شود درب کابین هم قفل ایمنی جداگانه‌ای مانند درب طبقه دارد، در حالی‌که در بیشتر آسانسورها، قفل اصلی ایمنی مربوط به درب طبقات است. قفل درب طبقه به مدار ایمنی متصل است و تا زمانی که درب به‌صورت کامل قفل نشود، تابلو فرمان اجازه حرکت نمی‌دهد. در مقابل، درب کابین معمولاً توسط مکانیزم درب اتوماتیک (Door Operator) کنترل می‌شود و نقش آن بیشتر جلوگیری از باز شدن درب در حین حرکت است، نه قفل ایمنی مستقل.

به زبان ساده، اگر قفل درب طبقه عمل نکند، آسانسور اصلاً حرکت نمی‌کند؛ اما خرابی درب کابین معمولاً باعث توقف عملکرد درب یا ایجاد خطای درب می‌شود، نه قطع کامل مدار ایمنی.

مقایسه ساده این دو:

درک این تفاوت کمک می‌کند هنگام عیب‌یابی، سریع‌تر منبع مشکل تشخیص داده شود.

خرابی‌های رایج قفل درب

وقتی یک آسانسور حرکت نمی‌کنه و ارور Door Lock میده، خیلی‌ها سریع سراغ تابلو فرمان میرن، در حالی که در ۶۰ درصد مواقع مشکل از خود قفل یا تنظیم دربه.

رایج‌ترین خرابی که من زیاد دیدم، ساییدگی زبانه قفله. وقتی درب‌ها به مرور زمان درست تنظیم نباشن، زبانه به صورت نیمه‌درگیر کار می‌کنه و لبه اون خورده میشه. نتیجه؟ قفل کامل بسته نمیشه و مدار ایمنی تأیید نمیشه.

مشکل دوم، خرابی میکروسوئیچ داخله. این قطعه به مرور زمان به خاطر جرقه‌های ریز الکتریکی یا نفوذ گرد و غبار دچار قطعی لحظه‌ای میشه. ظاهر قفل سالمه ولی آسانسور ناگهانی متوقف میشه.

مشکل سوم که خیلی underrated هست، لق شدن پیچ‌های نصب قفله. لرزش مداوم ساختمان باعث میشه قفل کمی جابه‌جا بشه و همین چند میلی‌متر اختلاف، عملکرد رو مختل می‌کنه.

در پروژه‌های پرتردد مثل ساختمان‌های اداری، معمولاً هر ۲ تا ۳ سال یک بار نیاز به تعویض کامل قفل داریم، نه فقط تعمیر.





نشانه‌های خرابی قفل درب

بعضی نشانه‌ها مستقیم به قفل اشاره دارن و بعضی‌ها غیرمستقیم هستن. تشخیص درستش نیاز به تجربه داره.

اگر آسانسور در یک طبقه خاص بیشتر خطا میده، تقریباً مطمئن باشید قفل همون طبقه مشکل داره. مخصوصاً اگر با فشار دادن درب، آسانسور دوباره حرکت کنه؛ این یعنی زبانه کامل درگیر نشده.

توقف‌های ناگهانی بین طبقات هم می‌تونه ناشی از قطع لحظه‌ای کنتاکت قفل باشه. این حالت بیشتر در زمان حرکت با سرعت بالا خودش رو نشون میده چون لرزش بیشتره.

گاهی هم درب به ظاهر بسته است ولی چراغ داخل کابین خاموش نمیشه یا تابلو فرمان اجازه حرکت نمی‌ده؛ این هم نشونه بسته نشدن کامل مدار ایمنیه.

یک تست تجربی که همیشه انجام میدم اینه: وقتی درب بسته است، با دست کمی فشار افقی وارد می‌کنم. اگر قفل درست تنظیم باشه، هیچ لقی احساس نمیشه.

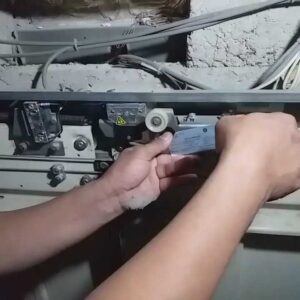

تست قفل درب آسانسور

تست قفل درب چیزی نیست که فقط موقع تحویل پروژه انجام بشه؛ در سرویس‌های دوره‌ای هم باید چک بشه. چون خیلی وقت‌ها قفل ظاهراً سالمه ولی تحت بار واقعی عملکردش مشکل داره.

اولین تست، تست مکانیکی ساده است. درب باید کاملاً بسته شود و زبانه بدون فشار اضافی داخل قفل درگیر شود. اگر برای بسته شدن کامل درب نیاز به فشار دست باشد، یعنی تنظیم درب یا قفل مشکل دارد. قفل استاندارد باید بدون ضربه و فشار اضافی قفل شود.

مرحله بعد، تست الکتریکی است. در این مرحله با مولتی‌متر مدار کنتاکت قفل بررسی می‌شود. زمانی که درب بسته است باید مدار کاملاً بسته (Closed) باشد و کوچک‌ترین نوسان یا مقاومت غیرعادی نشان‌دهنده خرابی میکروسوئیچ است. در پروژه‌هایی که لرزش زیاد دارند، من همیشه تست تکان‌دادن آرام درب را هم انجام می‌دهم تا ببینم مدار لحظه‌ای قطع می‌شود یا نه.

یک تست مهم دیگر که در بازرسی‌های استاندارد انجام می‌شود، تست جلوگیری از حرکت درب باز است. یعنی وقتی درب طبقه کمی باز شود (حتی چند میلی‌متر)، آسانسور نباید حرکت کند. اگر حرکت کند، مدار ایمنی ناقص سیم‌کشی شده یا قفل بای‌پس شده که یک خطر جدی محسوب می‌شود.

در پروژه‌های بزرگ، تست قفل فقط چک کردن بسته بودن نیست؛ باید تحت شرایط واقعی بهره‌برداری بررسی شود، مخصوصاً در ساختمان‌های پرتردد.



باز کردن قفل درب آسانسور در شرایط اضطراری

قفل درب طبقه به‌گونه‌ای طراحی شده که از بیرون ساختمان قابل باز شدن نباشد، مگر با کلید اضطراری مخصوص (کلید سه‌گوش) که در اختیار سرویس‌کار یا مسئول ساختمان قرار دارد. این مکانیزم برای جلوگیری از باز شدن ناخواسته درب و سقوط به داخل چاه آسانسور طراحی شده است. هنگام استفاده از کلید اضطراری، یک اهرم مکانیکی داخل قفل آزاد می‌شود و امکان باز شدن درب طبقه فراهم می‌شود.

نکته بسیار مهم این است که باز کردن قفل درب زمانی ایمن است که کابین دقیقاً پشت همان درب قرار داشته باشد. در غیر این صورت، باز کردن درب می‌تواند خطر سقوط ایجاد کند. به همین دلیل در استانداردهای ایمنی توصیه می‌شود افراد غیرمتخصص هرگز اقدام به باز کردن قفل درب نکنند.

در شرایط گیرکردن آسانسور، مراحل ایمن به این صورت است:

• قطع برق آسانسور

• اطمینان از موقعیت کابین

• استفاده از کلید اضطراری توسط فرد متخصص

• باز کردن کنترل‌شده درب

این فرآیند ساده به نظر می‌رسد، اما رعایت نکردن آن می‌تواند خطرناک باشد.





استانداردهای ایمنی قفل درب

قفل درب آسانسور فقط یک قطعه مکانیکی نیست؛ تحت استانداردهای سخت‌گیرانه طراحی می‌شود. در ایران، استاندارد ملی آسانسور بر اساس EN 81 اروپا تدوین شده و یکی از مهم‌ترین بخش‌های آن مربوط به ایمنی درب‌هاست.

طبق استاندارد، قفل درب باید:

• دارای حداقل دو کنتاکت ایمنی مستقل باشد.
• بدون حضور کابین اجازه باز شدن درب را ندهد.
• فقط زمانی آزاد شود که کابین در تراز طبقه قرار گرفته باشد.

یکی از نکات مهم استاندارد این است که مدار ایمنی قفل باید به صورت سری بسته شود؛ یعنی خرابی حتی یک قفل باعث توقف کامل سیستم شود. این طراحی عمداً سخت‌گیرانه است چون کوچک‌ترین خطا در درب می‌تواند منجر به سقوط فرد داخل چاه شود.

در بازرسی‌های سالانه، بازرس‌ها دقیقاً روی عملکرد قفل حساس هستند. حتی کوچک‌ترین لقی در زبانه یا صدای غیرعادی می‌تواند باعث مردود شدن آسانسور شود. تجربه من نشان داده بیشترین موارد رد شدن در بازرسی‌ها مربوط به تنظیم نبودن قفل درب‌هاست، نه خرابی کامل آن‌ها.



زمان تعویض قفل درب

خیلی‌ها می‌پرسند قفل درب را تعمیر کنیم یا کامل عوض کنیم؟ جوابش بستگی به شرایط دارد.

اگر فقط میکروسوئیچ داخلی خراب شده باشد و بدنه و زبانه سالم باشند، در برخی مدل‌ها می‌توان قطعه داخلی را تعویض کرد. اما در عمل، مخصوصاً در پروژه‌های پرتردد، من معمولاً پیشنهاد تعویض کامل قفل را می‌دهم چون اختلاف هزینه آن‌قدر زیاد نیست ولی ریسک خرابی مجدد کاهش پیدا می‌کند.

نشانه‌هایی که نشان می‌دهد زمان تعویض کامل قفل رسیده:

• خوردگی شدید زبانه
• شکستگی یا ترک در بدنه قفل
• قطع و وصل شدن مکرر مدار حتی بعد از تنظیم
• کارکرد بیش از چند سال در ساختمان‌های پرتردد

در ساختمان‌های مسکونی معمولی، قفل‌ها معمولاً بین ۵ تا ۸ سال عمر مفید دارند. اما در مجتمع‌های اداری یا تجاری این عدد می‌تواند به ۳ تا ۵ سال کاهش پیدا کند.

تعویض دیرهنگام قفل درب فقط باعث توقف آسانسور نمی‌شود؛ ممکن است ایمنی ساکنین را هم به خطر بیندازد.



نکات نگهداری قفل درب

اولین نکته مهم، تنظیم دقیق درب طبقه است. خیلی وقت‌ها قفل سالمه اما به خاطر افتادگی درب یا تغییر فاصله ریل، زبانه به‌صورت نیمه‌درگیر کار می‌کنه. این حالت به مرور باعث خوردگی زبانه و خرابی میکروسوئیچ میشه. تنظیم سالانه فاصله درب با قفل می‌تونه عمر قطعه رو چند سال افزایش بده.

نکته دوم تمیزکاری اصولی است. گرد و غبار، مخصوصاً در پروژه‌های کارگاهی یا مناطق پرگردوخاک، وارد محفظه قفل میشه و عملکرد فنر داخلی رو مختل می‌کنه. من در سرویس‌های دوره‌ای همیشه داخل قفل رو با هوای فشرده تمیز می‌کنم؛ بدون استفاده از روغن‌کاری سنگین. چون روغن زیاد خودش باعث جذب گرد و خاک میشه.

نکته سوم بررسی سلامت سیم‌کشی و ترمینال‌های اتصال قفله. خیلی از خطاهای لحظه‌ای که به قفل نسبت داده میشه، در واقع مربوط به شل شدن سیم‌ها یا اکسید شدن اتصالاته. یک چک ساده با پیچ‌گوشتی می‌تونه از کلی توقف ناگهانی جلوگیری کنه.

سه اقدام ساده بیشترین تأثیر رو دارن:

• تنظیم دقیق درب و زبانه
• تمیزکاری دوره‌ای بدون روغن‌کاری افراطی
• بازبینی اتصالات الکتریکی

در پایان

قفل درب آسانسور چگونه کار می‌کند؟

قفل درب آسانسور با ترکیب یک درگیری مکانیکی و یک تأیید الکتریکی، امنیت حرکت را تضمین می‌کند. تا زمانی که درب به‌صورت کامل قفل نشود و مدار ایمنی تأیید ندهد، تابلو فرمان اجازه حرکت صادر نمی‌کند.

در واقع قفل درب نقش «نگهبان بی‌صدا» را دارد؛ قطعه‌ای که شاید دیده نشود اما نبود عملکرد صحیح آن می‌تواند خطرناک‌ترین سناریوها را ایجاد کند.

از نگاه یک سرویس‌کار باتجربه، مهم‌ترین نکته این است که خرابی قفل معمولاً ناگهانی نیست؛ قبل از خرابی کامل، نشانه‌هایی مثل توقف‌های مقطعی، ارورهای درب یا نیاز به فشار دادن درب خودش را نشان می‌دهد. اگر همان موقع رسیدگی شود، هم هزینه کمتر می‌شود هم ایمنی حفظ می‌شود.



سوالات متداول

آیا آسانسور بدون قفل درب می‌تواند حرکت کند؟

خیر. در سیستم استاندارد، مدار ایمنی به صورت سری طراحی شده و بدون تأیید قفل‌ها، حرکت غیرممکن است. اگر حرکتی انجام شود، سیستم دستکاری یا بای‌پس شده که بسیار خطرناک است.

چرا آسانسور گاهی فقط در یک طبقه خاص خطا می‌دهد؟

در بیشتر موارد قفل همان طبقه تنظیم نیست یا کنتاکت داخلی آن دچار قطعی لحظه‌ای شده است.

آیا می‌توان قفل درب را تعمیر کرد؟

در بعضی مدل‌ها بله، اما در پروژه‌های پرتردد تعویض کامل معمولاً گزینه مطمئن‌تری است.

عمر مفید قفل درب آسانسور چقدر است؟

بسته به تردد ساختمان بین ۳ تا ۸ سال متغیر است.

هزینه تعویض قفل درب زیاد است؟

نسبت به ریسک ایمنی که پوشش می‌دهد، هزینه آن منطقی و جزو قطعات مصرفی سیستم محسوب می‌شود.
