کفشک آسانسور چیست؟ انواع+ نحوه عملکرد+ تنظیم و زمان تعویض کفشک

چرا کفشک یکی از مهم‌ترین قطعات سیستم حرکتی آسانسور محسوب می‌شود؟

اگر سال‌ها در پروژه‌های نصب و سرویس آسانسور کار کرده باشید، خیلی زود متوجه می‌شوید که بعضی قطعات کوچک‌تر، تأثیر بزرگ‌تری روی کیفیت حرکت دارند. کفشک آسانسور دقیقاً یکی از همین قطعات است.

کفشک آسانسور قطعه‌ای است که روی کابین و وزنه تعادل نصب می‌شود و وظیفه‌ی هدایت آن‌ها روی ریل‌های راهنما را بر عهده دارد. به زبان ساده‌تر، کفشک باعث می‌شود کابین به صورت مستقیم، نرم و بدون انحراف در مسیر عمودی حرکت کند.

در هر آسانسور معمولی معمولاً ۴ عدد کفشک برای کابین (دو بالا و دو پایین) و ۴ عدد برای وزنه تعادل نصب می‌شود. این قطعه تماس مستقیم با ریل دارد و به همین دلیل جزو قطعات مصرفی و مستعد استهلاک محسوب می‌شود.



پاسخ سریع کفشک آسانسور





نقش کفشک در حرکت کابین

کفشک نقش «راهنما» را بازی می‌کند. اگر بخواهم ساده بگویم، بدون کفشک کابین روی ریل سر نمی‌خورد، بلکه به آن ضربه می‌زند.

در پروژه‌هایی که کفشک بی‌کیفیت یا فرسوده بوده، معمولاً این مشکلات را دیده‌ام:

• لرزش کابین در حرکت
• صدای تق‌تق هنگام شروع یا توقف
• حرکت نامنظم در طبقات بالا
• افزایش استهلاک ریل

در واقع کفشک سه وظیفه اصلی دارد:

• هدایت دقیق کابین روی ریل
• جذب بخشی از لرزش‌های عرضی
• جلوگیری از تماس مستقیم فلز کابین با ریل

اگر این قطعه درست انتخاب نشود یا به‌موقع تعویض نشود، کل سیستم حرکتی تحت تأثیر قرار می‌گیرد.

نحوه عملکرد کفشک آسانسور

کفشک آسانسور با ایجاد یک تماس کنترل‌شده بین کابین و ریل راهنما، حرکت عمودی کابین را پایدار نگه می‌دارد. در واقع ریل وظیفه هدایت مسیر را بر عهده دارد و کفشک این هدایت را به حرکت نرم و قابل‌کنترل تبدیل می‌کند. وقتی کابین شروع به حرکت می‌کند، نیروهای جانبی ناشی از عدم تعادل بار، ارتعاش موتور یا ناهمواری‌های جزئی ریل ایجاد می‌شود؛ کفشک این نیروهای عرضی را جذب و کنترل می‌کند تا کابین بدون انحراف حرکت کند.

در کفشک‌های لغزشی، لقمه پلی‌آمیدی یا تفلونی روی سطح ریل سر می‌خورد و اصطکاک کنترل‌شده‌ای ایجاد می‌کند که باعث ثبات حرکت می‌شود. در کفشک‌های غلتکی، این تماس توسط رولرها انجام می‌شود و اصطکاک به حداقل می‌رسد، به همین دلیل حرکت نرم‌تر و بی‌صداتر است. فشار کفشک روی ریل معمولاً توسط پیچ تنظیم یا فنر کنترل می‌شود تا تماس همیشه یکنواخت باقی بماند.

به زبان ساده، اگر ریل را «مسیر حرکت» در نظر بگیریم، کفشک قطعه‌ای است که کابین را روی این مسیر نگه می‌دارد و از حرکت جانبی یا ضربه جلوگیری می‌کند. عملکرد صحیح کفشک باعث کاهش لرزش، کاهش صدا و افزایش عمر ریل می‌شود.

انواع کفشک آسانسور

در بازار ایران معمولاً سه نوع اصلی کفشک استفاده می‌شود. انتخاب هرکدام بستگی به سرعت آسانسور، نوع کاربری و کیفیت پروژه دارد.

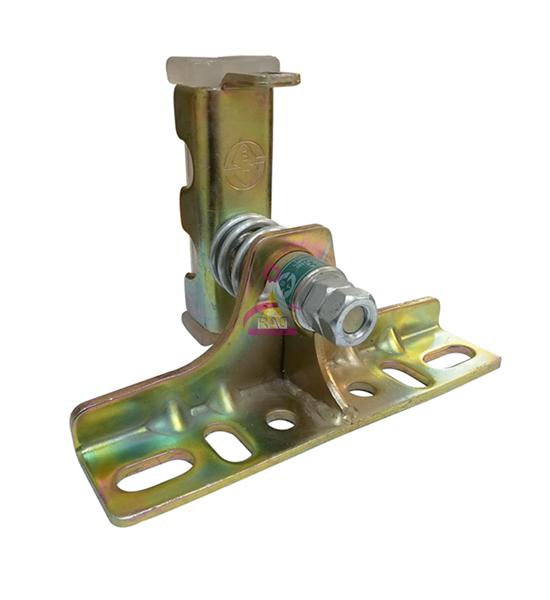

کفشک لغزشی (پلاستیکی یا تفلونی)

این مدل در آسانسورهای با سرعت پایین (معمولاً تا ۱ متر بر ثانیه) استفاده می‌شود. حرکت بر اساس اصطکاک کنترل‌شده است.

کفشک غلتکی (رولری)

در آسانسورهای سرعت بالا یا پروژه‌های لوکس استفاده می‌شود. حرکت روی رولر انجام می‌شود و اصطکاک بسیار کمتر است.

کفشک ترکیبی

در برخی پروژه‌های خاص استفاده می‌شود که ترکیبی از سیستم لغزشی و جذب لرزش دارد.

• پروژه‌های مسکونی ۵ طبقه : معمولاً لغزشی با کیفیت خوب کافی است
• پروژه‌های بالای ۸ طبقه یا سرعت بالا : حتماً رولری پیشنهاد می‌شود

تفاوت کفشک کابین و کفشک وزنه تعادل

اگرچه کفشک کابین و کفشک وزنه تعادل از نظر ساختار کلی مشابه هستند، اما شرایط کاری آن‌ها متفاوت است. کفشک کابین معمولاً تحت بار متغیر قرار می‌گیرد، زیرا وزن مسافر و بار داخل کابین دائماً تغییر می‌کند. به همین دلیل تنظیم دقیق کفشک کابین اهمیت بیشتری دارد و استهلاک آن معمولاً بیشتر است.

در مقابل، کفشک وزنه تعادل در شرایط پایدارتر کار می‌کند. وزن وزنه تعادل ثابت است و نوسان بار وجود ندارد، بنابراین فشار واردشده به کفشک یکنواخت‌تر است. به همین دلیل در بسیاری از پروژه‌ها استهلاک کفشک کابین زودتر از کفشک وزنه تعادل اتفاق می‌افتد.

برای درک بهتر، مقایسه زیر را ببینید:

در سرویس‌های دوره‌ای، معمولاً ابتدا کفشک‌های کابین بررسی می‌شوند، چون کوچک‌ترین تغییر در تنظیم آن‌ها سریع‌تر در حرکت کابین احساس می‌شود.



اجزای کفشک

اگر کفشک را باز کرده باشید، متوجه می‌شوید که با یک قطعه ساده طرف نیستیم. هر کفشک از چند بخش تشکیل شده که هماهنگی آن‌ها با هم، کیفیت حرکت کابین را تعیین می‌کند.

بدنه اصلی کفشک معمولاً از چدن یا آلومینیوم مقاوم ساخته می‌شود. این بخش به شاسی کابین یا وزنه تعادل پیچ می‌شود و نقش نگهدارنده کل مجموعه را دارد. در مدل‌های باکیفیت، دقت ماشین‌کاری بدنه بسیار مهم است، چون کوچک‌ترین تاب یا ناهماهنگی باعث فشار جانبی به ریل می‌شود.

بخش دوم، لقمه یا پد کفشک است. در نوع لغزشی، این قسمت معمولاً از پلی‌آمید، تفلون یا مواد کامپوزیتی ضدسایش ساخته می‌شود. این همان بخشی است که مستقیماً با ریل در تماس است و به مرور زمان دچار استهلاک می‌شود. در مدل‌های غلتکی، به جای لقمه ثابت، رولرهایی با بلبرینگ صنعتی قرار می‌گیرند که حرکت نرم‌تری ایجاد می‌کنند.

در برخی مدل‌ها فنر یا سیستم تنظیم فشار نیز وجود دارد که باعث می‌شود کفشک همیشه با فشار کنترل‌شده به ریل بچسبد. این موضوع در جلوگیری از لرزش و صدا نقش مهمی دارد، مخصوصاً در ساختمان‌هایی که دقت حرکتی اهمیت بالایی دارد.



خرابی‌های رایج کفشک

در تجربه سرویس دوره‌ای آسانسورها، خرابی کفشک یکی از پرتکرارترین ایرادهایی است که دیده‌ام، مخصوصاً در ساختمان‌هایی که نگهداری منظم ندارند.

رایج‌ترین خرابی در کفشک‌های لغزشی، ساییدگی بیش از حد لقمه است. وقتی ضخامت لقمه کم می‌شود، فاصله کابین از ریل تغییر می‌کند و کابین دچار لقی جانبی می‌شود. این همان حالتی است که مسافر حس می‌کند کابین کمی “بازی” دارد.

در کفشک‌های غلتکی، خرابی بیشتر مربوط به بلبرینگ رولرهاست. اگر روانکاری مناسب نباشد یا گردوغبار وارد مجموعه شود، رولرها سفت می‌شوند و به جای حرکت نرم، ضربه ایجاد می‌کنند. در این شرایط صدا معمولاً اولین علامت هشدار است.

گاهی هم مشکل از تنظیم نبودن کفشک است. فشار بیش از حد به ریل باعث افزایش اصطکاک و مصرف برق بیشتر موتور می‌شود، و فشار کم باعث لرزش و صدای اضافی خواهد شد. این بخش کاملاً وابسته به تجربه نصاب یا سرویسکار است.





نشانه‌های فرسودگی کفشک

در بسیاری از پروژه‌ها، قبل از اینکه خرابی جدی اتفاق بیفتد، نشانه‌ها وجود دارند اما نادیده گرفته می‌شوند.

اولین نشانه معمولاً لرزش خفیف در حرکت است، مخصوصاً در شروع یا توقف. اگر مسافر احساس کند کابین کمی به طرفین تمایل دارد، باید کفشک بررسی شود.

نشانه دوم صدای غیرعادی است. صدای ساییدگی ممتد، تق‌تق یا صدای فلزی هنگام عبور از طبقات معمولاً به تماس نامناسب کفشک با ریل مربوط می‌شود.

همچنین اگر هنگام بازدید دوره‌ای روی ریل‌ها خط و خش غیرطبیعی دیده شود، اغلب دلیل آن تنظیم نبودن یا فرسودگی کفشک است. این مورد بسیار مهم است چون آسیب به ریل هزینه‌ای به‌مراتب بالاتر از تعویض کفشک دارد.

زمان تعویض کفشک

یکی از سوال‌هایی که همیشه کارفرماها می‌پرسند این است: «کفشک هر چند وقت یک‌بار باید عوض شود؟»
واقعیت این است که عدد ثابت و قطعی وجود ندارد، اما تجربه می‌گوید زمان تعویض بیشتر به سه عامل بستگی دارد: تعداد استارت روزانه، کیفیت ریل و کیفیت خود کفشک.

در پروژه‌های مسکونی کم‌تردد، کفشک لغزشی ممکن است بین ۳ تا ۵ سال عمر مفید داشته باشد. اما در ساختمان‌های پرتردد مثل مجتمع‌های اداری یا تجاری، همین عدد می‌تواند به کمتر از ۲ سال برسد. اگر ریل تاب داشته باشد یا نصب اولیه دقیق انجام نشده باشد، استهلاک چند برابر می‌شود.

قاعده‌ای که من همیشه در سرویس دوره‌ای رعایت می‌کنم این است: اگر ضخامت لقمه بیش از ۴۰ درصد کاهش پیدا کرده باشد یا تنظیم آن دیگر به حالت پایدار برنگردد، تعویض منطقی‌تر از تنظیم موقت است. تعویض به‌موقع کفشک، هزینه بسیار کمتری نسبت به آسیب به ریل یا موتور دارد.



تأثیر کفشک بر لرزش آسانسور

خیلی وقت‌ها وقتی کابین لرزش دارد، اولین متهم را موتور یا درایو می‌دانند؛ در حالی که در بسیاری از پروژه‌هایی که بررسی کرده‌ام، مشکل از کفشک بوده است.

کفشک اگر فشار یکنواخت روی ریل نداشته باشد، کابین در حین حرکت دچار نوسان عرضی می‌شود. این لرزش معمولاً در سرعت‌های بالاتر بیشتر حس می‌شود و در طبقات بالا شدت می‌گیرد. در آسانسورهای سرعت بالا، کوچک‌ترین عدم تنظیم کفشک می‌تواند کیفیت حرکت را به‌شدت پایین بیاورد.

در تجربه عملی، تفاوت بین کفشک لغزشی و غلتکی در بحث لرزش کاملاً محسوس است. برای درک بهتر، مقایسه زیر را ببینید:

ویژگی	کفشک لغزشی	کفشک غلتکی
میزان اصطکاک	متوسط	بسیار کم
میزان لرزش در سرعت بالا	بیشتر	بسیار کمتر
مناسب برای سرعت	تا حدود 1 m،s	بالاتر از 1 m،s
نیاز به تنظیم دوره‌ای	بیشتر	کمتر
هزینه اولیه	پایین‌تر	بالاتر

اگر پروژه مسکونی معمولی باشد، لغزشی با کیفیت مناسب کاملاً جواب می‌دهد. اما در برج‌ها یا ساختمان‌های لوکس که نرمی حرکت اهمیت دارد، غلتکی انتخاب حرفه‌ای‌تری است.



انتخاب کفشک مناسب

انتخاب کفشک نباید صرفاً بر اساس قیمت انجام شود. در چند پروژه که کارفرما اصرار به خرید مدل ارزان‌تر داشت، بعد از کمتر از یک سال مجبور به تعویض کامل شدیم.

برای انتخاب درست باید این موارد بررسی شود:

سرعت آسانسور چقدر است؟
وزن کابین و ظرفیت چقدر است؟
کاربری ساختمان مسکونی است یا پرتردد؟
کیفیت و برند ریل نصب‌شده چیست؟

در آسانسورهای با سرعت پایین و کاربری عادی، کفشک لغزشی پلی‌آمید تقویت‌شده انتخاب اقتصادی و منطقی است. اما اگر آسانسور سرعت بالاتر دارد یا هدف حرکت بسیار نرم است، کفشک رولری با رولر پلی‌یورتان گزینه مناسب‌تری خواهد بود.

نکته‌ای که معمولاً نادیده گرفته می‌شود، تطابق دقیق سایز کفشک با ریل است. حتی اختلاف جزئی در استاندارد ریل (مثلاً T9 یا T16) اگر در انتخاب کفشک لحاظ نشود، باعث استهلاک زودهنگام می‌شود.





نگهداری کفشک

بیشتر خرابی‌های کفشک به خاطر نبود سرویس منظم است، نه ضعف قطعه.

در سرویس‌های دوره‌ای، کفشک باید از سه جهت بررسی شود: میزان سایش، تنظیم بودن فشار روی ریل و سلامت پیچ‌های اتصال. خیلی وقت‌ها دیده‌ام لقمه هنوز قابل استفاده است، اما چون پیچ‌ها کمی شل شده‌اند، کابین دچار لرزش شده است.

در کفشک‌های لغزشی، بررسی ضخامت لقمه و یکنواخت بودن سطح تماس اهمیت دارد. اگر سایش یک‌طرفه باشد، معمولاً نشانه تاب ریل یا تنظیم اشتباه است. در کفشک‌های غلتکی، چرخش آزاد رولر و صدای بلبرینگ معیار اصلی سلامت است. هر صدای خش‌خش یا گیر کردن جزئی، هشدار اولیه محسوب می‌شود.

نکته مهم دیگر تمیز بودن ریل است. گردوغبار و ذرات سیمان در پروژه‌های نوساز، سایش کفشک را چند برابر می‌کند. در چند پروژه تحویلی، فقط با تمیزکاری اصولی ریل‌ها، لرزش کاملاً برطرف شده بدون اینکه قطعه‌ای تعویض شود.

برنامه نگهداری حرفه‌ای شامل این موارد است:

• بازدید و تنظیم هر ۳ تا ۶ ماه (بسته به کاربری)
• کنترل ضخامت لقمه
• بررسی لقی جانبی کابین
• تمیزکاری ریل‌ها
• تست حرکت در سرعت نامی

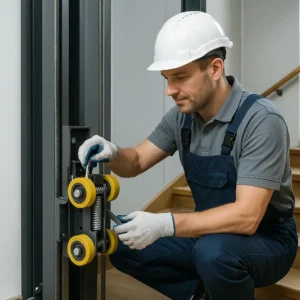

تنظیم کفشک آسانسور

تنظیم صحیح کفشک یکی از مهم‌ترین مراحل سرویس آسانسور است، چون حتی یک کفشک سالم هم اگر درست تنظیم نشود می‌تواند باعث لرزش یا صدای اضافی شود. هدف از تنظیم، ایجاد تماس یکنواخت و کنترل‌شده بین کفشک و ریل است؛ نه آن‌قدر فشرده که اصطکاک زیاد شود و نه آن‌قدر آزاد که کابین لقی داشته باشد.

در سرویس دوره‌ای، تنظیم کفشک معمولاً با این مراحل انجام می‌شود:

• بررسی فاصله کفشک از ریل

• کنترل میزان سایش لقمه یا رولر

• تنظیم پیچ‌های جانبی کفشک

• کنترل فشار فنر (در مدل‌های فنردار)

• تست حرکت کابین در سرعت نامی

اگر فشار کفشک بیش از حد باشد، اصطکاک افزایش پیدا می‌کند و حرکت کابین سنگین‌تر می‌شود. اگر فشار کم باشد، کابین دچار لرزش عرضی خواهد شد. به همین دلیل تنظیم کفشک بیشتر از اینکه وابسته به ابزار خاصی باشد، به تجربه سرویسکار بستگی دارد.

در بسیاری از پروژه‌ها، فقط با تنظیم صحیح کفشک می‌توان لرزش کابین را بدون تعویض قطعه برطرف کرد.

در پایان

کفشک آسانسور شاید قطعه‌ای کوچک به نظر برسد، اما نقش آن در کیفیت حرکت، کاهش لرزش، جلوگیری از استهلاک ریل و حتی کاهش مصرف انرژی کاملاً حیاتی است.

در تجربه پروژه‌های مختلف، تفاوت بین یک آسانسور نرم و بی‌صدا با یک آسانسور لرزان و پرصدا، خیلی وقت‌ها فقط به کیفیت و تنظیم صحیح کفشک برمی‌گردد. انتخاب درست، نصب دقیق و سرویس منظم سه اصل اساسی برای عملکرد پایدار این قطعه هستند.

کفشک نه یک قطعه مصرفی ساده، بلکه بخشی از سیستم کنترلی حرکت کابین است. بی‌توجهی به آن، هزینه‌های پنهان بلندمدت ایجاد می‌کند.





سوالات متداول

آیا کفشک آسانسور قطعه مصرفی است؟

بله. مخصوصاً در نوع لغزشی، لقمه کفشک به مرور زمان ساییده می‌شود و باید تعویض شود.

هر چند وقت یکبار باید کفشک بررسی شود؟

در ساختمان‌های مسکونی معمولی هر ۳ تا ۶ ماه یکبار در سرویس دوره‌ای بررسی کافی است.

آیا کفشک باعث لرزش آسانسور می‌شود؟

اگر فرسوده یا تنظیم نباشد، یکی از اصلی‌ترین عوامل لرزش کابین است.

تفاوت کفشک لغزشی و غلتکی چیست؟

لغزشی بر پایه اصطکاک کنترل‌شده حرکت می‌کند و اقتصادی‌تر است؛ غلتکی اصطکاک کمتر، حرکت نرم‌تر و قیمت بالاتری دارد.

هزینه تعویض کفشک زیاد است؟

در مقایسه با آسیب به ریل یا موتور، هزینه تعویض کفشک بسیار پایین‌تر و منطقی‌تر است.
